L-STATは、見た目がモダンでミニマリズム的な、あらゆるインテリアデザインにフィット するルーム操作盤です。L-IOB I/OやL‑ROCなど、Modbusインターフェースによって直 接、LOYTECコントローラに接続されます。
大きな部屋であっても、その内外のさまざまな場所で制御を行うために、一つのコント ローラに最大16個のL‑STATデバイスを接続することができます。このL‑STATは調節可 能なカラーのRGBバックライトを特徴とするセグメント化されたLCDディスプレイを備 えているため、オフィスビルの内装カラーのコンセプトに整然と適合させることができ ます。8個の静電容量式タッチボタンは、センサー値を循環させたり、パラメータを表示 させたり、セットポイントの調整等に使用します。コントローラにより最大4個の外部ボ タンにアクセスして処理することができます。
L‑STATの内部センサーは、温度、湿度、露点、占有状況およびCO2レベルを測定します。 センサー値はSIまたはUS単位で表示することができます。さらに、緑の葉の形で表され る現在の環境への優しさ度合いだけでなく、日時もLCDディスプレイに表示されます。 占有状況、空調および換気などのような、コントローラのロジックで制御されるパラメー タはL‑STAT上で無効にすることができます。ダイレクトアクセスモードを利用して、例え ば温度や換気制御など、最も重要な設定点を素早く調節することが可能です。
ブザーはタッチボタンの音響フィードバックとして、アラームやエラー状況を知らせる事 も出来ます。無許可の改造を防止するために、4桁のピンコードで保護される2つのアク セスレベル（エンドユーザー、システムインテグレータ）を使用出来ます。デバイスの交 換、ファームウェアのアップグレードおよびL‑STATの構成は、コントローラによってほと んど自動で実行されます。L‑STATデバイスはシンプルなデータポイントインターフェー スによってコントローラに表示され、IEC 61131またはIEC 61499ロジックアプリケーシ ョンに直接接続でき、アラーミング、スケジューリング、トレンディング、ヒストリックフィ ルター、演算機能などデータポイントに共通したすべての機能を提供します。
NFCタグを使用して、L‑STATは広範囲にわたる制御および管理業務のためにコントロ ーラのWebインターフェースのURLをモバイルデバイスに転送します。そしてL‑STATに は、部屋の照明、ブラインド、HVACシステムなどを、オプションで用意されているIRリモ コンL-RC1によって快適に遠隔制御するための赤外線受信機が内蔵されています。
L-STATは3種類のハードウェアバージョンが用意されており、ボタンレイアウトは6種類 あり、フロントカバーの色は2種類から選べます（全部で36モデル）。さらに顧客の要求 に合わせたカスタムバージョンも発注可能です（最低発注量100個）。この場合、L-STAT のフロントのカスタム印刷によってボタンレイアウトや個々のボタンの記号をどのよう にもでき、最終顧客の企業イメージに合わせることもできます。

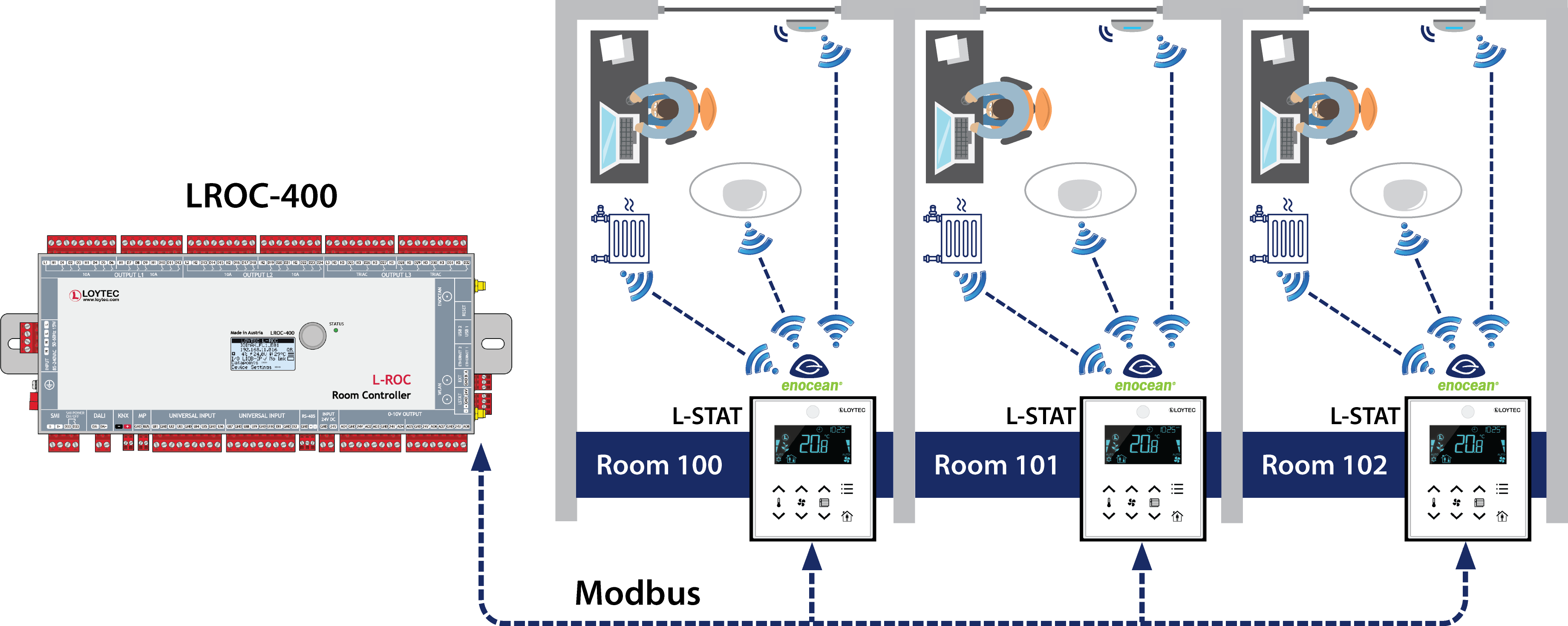

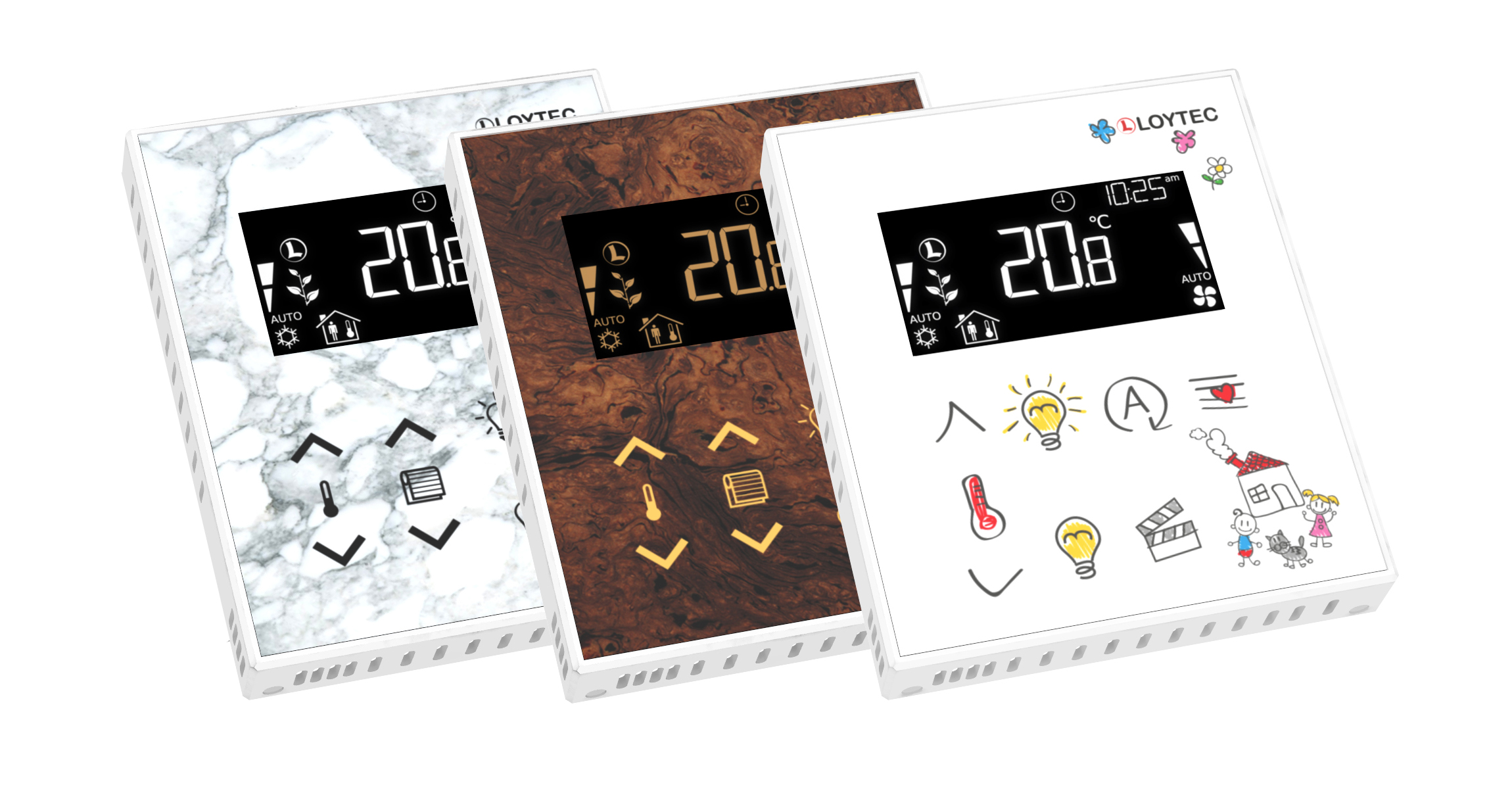

L-STATのカスタムバージョンは3種類のハードウェアバージョンすべてにおいて可能 です。また、EnOceanインターフェースを搭載することもできます。この場合、L-STATは L-STATインターフェースをサポートするあらゆるコントローラのリモートEnOceanトラ ンシーバーとして機能します。
機能
- コントローラへの統合のための Modbus RTUインターフェース
- L-INX、L-ROC、L-IOB I/Oなど、LOYTEC コントローラへの統合が簡単
- セグメント化されたLCDディスプレイ
- LCDのRGBバックライトカラーはネ ットワーク経由で調節可能
- 日時表示
- 環境への優しさ度合いを表す記号（緑の葉）
- 最大8個のボタン（静電容量式タッチパネル）
- 温度センサー
- 湿度センサー
- 3デジタル入力（乾接点）
- 1ユニバーサル入力（デジタル／NTC10k）
- ネットワーク経由で設定可能なNFC（近距離無線通信）
- ブザーでタッチボタンへの音響フィ ードバックやアラーム警報
- 4桁のピンコードで保護される2つのアクセスレベ ル（エンドユーザー、システムインテグレータ）
- 黒と白の筐体カラーオプション
- 要望に応じて室内の機能に合わせた タッチ記号の個別レイアウト
- 要望に応じて顧客の部屋のデザインや企業イメ ージに合わせた個別のフロントカバー印刷
- 人感センサー（オプション）（LSTAT-801 およびLSTAT-802モデルのみ）
- CO2センサー（オプション）（LSTAT-802モデルのみ）
- LOYTECコントローラのリモートEnOceanトラン シーバーとして機能するためのEnOceanインター フェース（オプション）（カスタムモデルのみ）
L-STATルームオペレーターパネル Products | |
LSTAT-800-G3-L1 | |
 | Room control unit, black front, white enclosure, Modbus, temperature, rel. humidity, ext. switch/NTC, infrared receiver |
 Start quote request Documentation and Software | |
 3D View | |
55302ea382fc4b60a99ccdb57b7bb99c | |
LSTAT-800-G3-L201 | |
 | Room control unit, black front, white enclosure, Modbus, temperature, rel. humidity, ext. switch/NTC, infrared receiver |
| Start quote request Documentation and Software | |
| 3D View | |
f5a837c0d5d24fac874e8898fad88388 | |
LSTAT-800-G3-L2 | |
| Room control unit, black front, white enclosure, Modbus, temperature, rel. humidity, ext. switch/NTC, infrared receiver |
| Start quote request Documentation and Software | |
| 3D View | |
0fdc9e6872b94295a80cd6166125b41b | |
LSTAT-800-G3-L202 | |
 | Room control unit, black front, white enclosure, Modbus, NFC, temperature, rel. humidity, ext. switch/NTC, infrared receiver |
| Start quote request Documentation and Software | |
| 3D View | |
3f76b9dcad4f4513b1697cdc01604403 | |
LSTAT-800-G3-L3 | |
 | Room control unit, black front, white enclosure, Modbus, temperature, rel. humidity, ext. switch/NTC, infrared receiver |
| Start quote request Documentation and Software | |
| 3D View | |
4c15fbf0b9f14ec4bba812d84e94b107 | |
LSTAT-800-G3-L203 | |
 | Room control unit, black front, white enclosure, Modbus, temperature, rel. humidity, ext. switch/NTC, infrared receiver |
| Start quote request Documentation and Software | |
| 3D View | |
4b431ddcd0314cb1891d614682b3be76 | |
LSTAT-800-G3-L4 | |
 | Room control unit, black front, white enclosure, Modbus, temperature, rel. humidity, ext. switch/NTC, infrared receiver |
| Start quote request Documentation and Software | |
| 3D View | |
9585f0679aec4d77a017b931d18b18fe | |
LSTAT-800-G3-L204 | |
 | Room control unit, black front, white enclosure, Modbus, temperature, rel. humidity, ext. switch/NTC, infrared receiver |
| Start quote request Documentation and Software | |
| 3D View | |
3b4206d5f9ff45d791b00a144fec09f4 | |
LSTAT-800-G3-L5 | |
 | Room control unit, black front, white enclosure, Modbus, temperature, rel. humidity, ext. switch/NTC, infrared receiver |
| Start quote request Documentation and Software | |
| 3D View | |
4d02b094b72442cb9740c9f855dc69df | |
LSTAT-800-G3-L205 | |
 | Room control unit, black front, white enclosure, Modbus, temperature, rel. humidity, ext. switch/NTC, infrared receiver |
| Start quote request Documentation and Software | |
| 3D View | |
4575971c65b343b38d691e3d0cdb1374 | |
LSTAT-800-G3-L6 | |
 | Room control unit, black front, white enclosure, Modbus, temperature, rel. humidity, ext. switch/NTC, infrared receiver |
| Start quote request Documentation and Software | |
| 3D View | |
7cc1c8e3c2cd4f2996d2774f479dfb07 | |
LSTAT-800-G3-L206 | |
 | Room control unit, black front, white enclosure, Modbus, temperature, rel. humidity, ext. switch/NTC, infrared receiver |
| Start quote request Documentation and Software | |
| 3D View | |
7a487d06d46644e69e2f11192678e61b | |
LSTAT-801-G3-L1 | |
 | Room control unit, black front, white enclosure, Modbus, temperature, rel. humidity, ext. switch/NTC, occupancy, IR receiver, |
| Start quote request Documentation and Software | |
| 3D View | |
9d0f97128eaf4818a8d96b061eed5ebc | |
LSTAT-801-G3-L201 | |
 | Room control unit, black front, white enclosure, Modbus, temperature, rel. humidity, ext. switch/NTC, occupancy, IR receiver, |
| Start quote request Documentation and Software | |
| 3D View | |
9374d7db8e2547b2bfcc4d4a226c45f8 | |
LSTAT-801-G3-L2 | |
 | Room control unit, black front, white enclosure, Modbus, temperature, rel. humidity, ext. switch/NTC, occupancy, IR receiver, |
| Start quote request Documentation and Software | |
| 3D View | |
61b1267cecf44c77bff6cc861ee5501e | |
LSTAT-801-G3-L202 | |
 | Room control unit, black front, white enclosure, Modbus, temperature, rel. humidity, ext. switch/NTC, occupancy, IR receiver, |
| Start quote request Documentation and Software | |
| 3D View | |
9694d13ddfe8490abf60d966dc817923 | |
LSTAT-801-G3-L3 | |
 | Room control unit, black front, white enclosure, Modbus, temperature, rel. humidity, ext. switch/NTC, occupancy, IR receiver, |
| Start quote request Documentation and Software | |
| 3D View | |
c4ff64b746c14c758239d36554c77753 | |
LSTAT-801-G3-L203 | |
 | Room control unit, black front, white enclosure, Modbus, temperature, rel. humidity, ext. switch/NTC, occupancy, IR receiver, |
| Start quote request Documentation and Software | |
| 3D View | |
0c727d8d11844ec1993a8be1012b124e | |
LSTAT-801-G3-L4 | |
 | Room control unit, black front, white enclosure, Modbus, temperature, rel. humidity, ext. switch/NTC, occupancy, IR reveiver, |
| Start quote request Documentation and Software | |
| 3D View | |
708278d7c50741e48a251888fa7aea76 | |
LSTAT-801-G3-L204 | |
 | Room control unit, black front, white enclosure, Modbus, temperature, rel. humidity, ext. switch/NTC, occupancy, IR reveiver, |
| Start quote request Documentation and Software | |
| 3D View | |
3b202e0f4b93474585f71090fa57c383 | |
LSTAT-801-G3-L5 | |
 | Room control unit, black front, white enclosure, Modbus, temperature, rel. humidity, ext. switch/NTC, occupancy, IR reveiver, |
| Start quote request Documentation and Software | |
| 3D View | |
24c45dacb06e463b86178a0c4a6e8201 | |
LSTAT-801-G3-L205 | |
 | Room control unit, black front, white enclosure, Modbus, temperature, rel. humidity, ext. switch/NTC, occupancy, IR reveiver, |
| Start quote request Documentation and Software | |
| 3D View | |
5e0a15cf75fc448b936ae02b467582f3 | |
LSTAT-801-G3-L6 | |
 | Room control unit, black front, white enclosure, Modbus, temperature, rel. humidity, ext. switch/NTC, occupancy, IR reveiver, |
| Start quote request Documentation and Software | |
| 3D View | |
60788f56a6df4e8086fa89dd61712794 | |
LSTAT-801-G3-L206 | |
| Room control unit, black front, white enclosure, Modbus, temperature, rel. humidity, ext. switch/NTC, occupancy, IR reveiver, |
| Start quote request Documentation and Software | |
| 3D View | |
c1bc0613b2f549a5a8340ac126255d8b | |
LSTAT-802-G3-L1 | |
 | Room control unit, black front, white enclosure, Modbus, temperature, rel. humidity, ext. switch/NTC, occupancy, IR receiver, CO2, |
| Start quote request Documentation and Software | |
| 3D View | |
aa567d9dfb3546f99dafe6a41ca8640b | |
LSTAT-802-G3-L201 | |
 | Room control unit, black front, white enclosure, Modbus, NFC, temperature, rel. humidity, ext. switch/NTC, occupancy, IR receiver, CO2, |
| Start quote request Documentation and Software | |
| 3D View | |
bab289c3f12245d7a43e0471048d9d69 | |
LSTAT-802-G3-L2 | |
 | Room control unit, black front, white enclosure, Modbus, temperature, rel. humidity, ext. switch/NTC, occupancy, IR receiver, CO2, |
| Start quote request Documentation and Software | |
| 3D View | |
29425a44b0ad4d4680b82f798780cae0 | |
LSTAT-802-G3-L202 | |
 | Room control unit, black front, white enclosure, Modbus, NFC, temperature, rel. humidity, ext. switch/NTC, occupancy, IR receiver, CO2, |
| Start quote request Documentation and Software | |
| 3D View | |
a13c34a097974e1ca0a49a48b9f2158e | |
LSTAT-802-G3-L3 | |
 | Room control unit, black front, white enclosure, Modbus, temperature, rel. humidity, ext. switch/NTC, occupancy, IR receiver, CO2, |
| Start quote request Documentation and Software | |
| 3D View | |
6b94344159054f18b786316ba4e82c36 | |
LSTAT-802-G3-L203 | |
 | Room control unit, black front, white enclosure, Modbus, NFC, temperature, rel. humidity, ext. switch/NTC, occupancy, IR receiver, CO2, |
| Start quote request Documentation and Software | |
| 3D View | |
252641a453dc4e999086b2111ed2750f | |
LSTAT-802-G3-L4 | |
 | Room control unit, black front, white enclosure, Modbus, temperature, rel. humidity, ext. switch/NTC, occupancy, IR reveiver, CO2, |
| Start quote request Documentation and Software | |
| 3D View | |
48a5a1c2e6f6425690e93a28c541f824 | |
LSTAT-802-G3-L204 | |
 | Room control unit, black front, white enclosure, Modbus, NFC, temperature, rel. humidity, ext. switch/NTC, occupancy, IR reveiver, CO2, |
| Start quote request Documentation and Software | |
| 3D View | |
046437f842da47afa8b0ff3d0799781c | |
LSTAT-802-G3-L5 | |
 | Room control unit, black front, white enclosure, Modbus, temperature, rel. humidity, ext. switch/NTC, occupancy, IR reveiver, CO2, |
| Start quote request Documentation and Software | |
| 3D View | |
d3c78b487d4246c187ea9ea11da2a1e7 | |
LSTAT-802-G3-L205 | |
 | Room control unit, black front, white enclosure, Modbus, temperature, rel. humidity, ext. switch/NTC, occupancy, IR reveiver, CO2, |
| Start quote request Documentation and Software | |
| 3D View | |
9d134cd5cb6845d2bb9dea02dbbbfac2 | |
LSTAT-802-G3-L6 | |
 | Room control unit, black front, white enclosure, Modbus, temperature, rel. humidity, ext. switch/NTC, occupancy, IR reveiver, CO2, |
| Start quote request Documentation and Software | |
| 3D View | |
88b1519459de4e5b91c4434f2edee250 | |
LSTAT-802-G3-L206 | |
 | Room control unit, black front, white enclosure, Modbus, temperature, rel. humidity, ext. switch/NTC, occupancy, IR reveiver, CO2, |
| Start quote request Documentation and Software | |
| 3D View | |
43538eba371f4c46a446d19159ab17af | |
LSTAT-80x-CUSTOM | |
 | One-time customization cost for L-STAT custom design |
| Start quote request Documentation and Software | |
LSTAT-STAND1 | |
| Demo Stand for L-STAT | |
| Start quote request Documentation and Software | |
L-RC1 | |
 | ルームオートメーションアプリケーション用赤外線リモコン |
| Start quote request Documentation and Software | |
| 3D View | |
65a3b003728e44afbf4adc347f1956dc | |
