LDALI-MS2-BT / LDALI-MS3-BT / LDALI-MS4-BT マルチセンサ

DALI-2
Bluetooth

LOYTECのLDALI-MS2-BT/MS3-BT/MS4-BTマルチセンサーは占有状況を検出し、照度を測定します。このセンサーはL‑DALI照明コントローラ製品やLROC‑40xルームオートメーションコントローラと完全に一体化します。検出エリア全体にわたって机に向かって仕事をしている人のわずかな動きでさえ検知しなければならないという、一般的なオフィス環境用に最適化された受動型赤外線存在検出器を採用しています。

LDALI-MS2-BT/MS3-BTは、設置高さ3mで10.8mの存在検出ゾーン径を実現しており、一 般的なオフィスルームやオープンなオフィススペースのエリアをカバーするのに適しています。また、設置高さ12mまでのハイベイ用途にも適しています。

LDALI-MS4-BTはフラットなレンズを採用しており、設置高さ3mの場合の存在検知エリアの直径は7mです。

内蔵された赤外線受信機により、部屋の照明、ブラインドおよびHVACシステムをオプションの赤外線リモコンL-RC1で制御することができます。人感・照度センサーに加えて、LDALI-MS2-BT/MS3-BT/MS4-BTには温度および湿度センサーも組み込まれています。ルームオートメーションアプリケーションにおいて、これらの値を使用して現在の露点を計算することができます。センサー背面には3つのデジタル入力用のコネクタがあり、従来型スイッチやプッシュボタン、窓開閉センサー、露点センサーなどを接続できるようになっています。この機能は追加ハードウェアを不要にするだけでなく、配線費用も大幅に軽減します。室内で入力の配線ができ、スイッチングキャビネットにあるI/Oモジュールまで引っ張る必要がないからです。

さらに、LDALI-MS2-BT/MS3-BT/MS4-BTは、屋内ローカライゼーションのためにすべてのビーコンタイプ（iBeacon、Eddystone UIDビーコン、またはメーカー固有のLOYTECビーコン）をサポートし、送信することができます。

LDALI-MS2-BTは3種類の方法で取り付けられます。標準的な埋め込みボックスに入れて壁面埋め込みで、吊り天井にフックで、同梱の表面取り付けボックスとともに壁面に露出して取り付けることができます。LDALI-MS3-BT/MS4-BTは、デザイン天井のばねスナップで使用するように設計されています。

通信と電力供給はDALIバスを介して行われます。LDALI-MS2-BT/MS3-BT/MS4-BT はIEC62386 2014規格において定義されるDALI-2認証マルチセンサーで、他社製のDALI-2システムにも組み込むことができます。

特徴

  • 照明制御とエネルギーコスト削減に特に焦点を絞っ た、LOYTEC L‑DALI照明システムおよびLROC‑40xルー ムオートメーションコントローラへの簡単な組み込み
  • DALI-2認証入力機器、IEC62386-101、IEC62386-103 、IEC62386-301、IEC62386-303、IEC62386-304に準拠
  • オフィスアプリケーションのために最適化され た高感度の占有状況検出（PIRと音響、テクノ ロジーごとに個別の感度パラメーター, sensitivity adjustable）
  • 照度測定
  • オプションの赤外線リモコンL-RC1用の内蔵赤外線受信機
  • 温度センサー
  • 湿度センサー
  • 3デジタル入力（乾接点）
  • LDALI-MS3-BT/MS4-BTは、仮天井に直接取り付けることができます(スプリングマウント付属)。
  • LDALI‑MS2-BTは埋め込みボックスに入れて、吊り天井に直接（フック同梱）、または壁面に露出して(LOYMS2-OW取付キットは別注文となります)取り付けることが可能
  • マルチマスター対応、十分な容量のバス供給を前提としてDALIチャンネルごとに最大16個のLDALI-MS2-BT/MS3-BT/MS4-BTセンサー
  • DALIチャンネルを介して電力供給、外部電源不要
  • センサーヘッドは垂直に±15度まで傾けることが可能 (LDALI-MS2-BT/MS3-BT)
  • LDALI-MS4-BT型フラットレンス
  • Firmware update via DALI

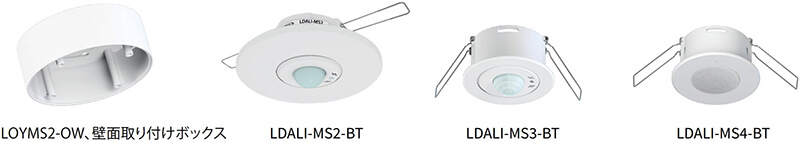

LDALI MS2 BT LDALI MS3 BT LDALI MS4 BT mounting options

LDALI-MS2-BT / LDALI-MS3-BT / LDALI-MS4-BT マルチセンサ Products

LDALI-MS2-BT
LDALI-MS2-BTDALIマルチセンサー(存在検知、ルクスセンサー、IRレシーバー、温度センサー、湿度センサー、3つのデジタル入力、Bluetooth)、最大取り付け高 12 m
Start quote request
Documentation and Software
3D View
LDALI-MS2-BT-B
LDALI-MS2-BT-BDALIマルチセンサー(存在検知、ルクスセンサー、IRレシーバー、温度センサー、湿度センサー、3つのデジタル入力、Bluetooth)、最大取り付け高 12 m (expected availability Q2 2025)
Start quote request
Documentation and Software
LDALI-MS3-BT
LDALI-MS3-BTDALIマルチセンサー(存在検知、ルクスセンサー、IRレシーバー、温度センサー、湿度センサー、3つのデジタル入力、Bluetooth)、最大取り付け高 12 m
Start quote request
Documentation and Software
3D View
LDALI-MS3-BT-B
LDALI-MS3-BT-BDALIマルチセンサー(存在検知、ルクスセンサー、IRレシーバー、温度センサー、湿度センサー、3つのデジタル入力、Bluetooth)、最大取り付け高 12 m (expected availability Q2 2025)
Start quote request
Documentation and Software
LDALI-MS4-BT
LDALI-MS4-BTDALI-2マルチセンサー(存在検知、ルクスセンサー、IRレシーバー、温度センサー、湿度センサー、3つのデジタル入力、Bluetooth、フラットレンズ)、最大取り付け高さ5 m
Start quote request
Documentation and Software
3D View
LOYMS2-OW
LOYMS2-OWLOYMS2-OW, On-wall Surface Mounting Box Kit for LDALI-MS2-BT / LOYBT-MS2 (8 boxes per package), white
Start quote request
Documentation and Software
LOYMS2-OW-B
LOYMS2-OW-BLOYMS2-OW-B, On-wall Surface Mounting Box Kit for LDALI-MS2-BT-B / LOYBT-MS2-B, black (8 boxes per package), black (expected availability Q2 2025)
Start quote request
L-RC1
L-RC1ルームオートメーションアプリケーション用赤外線リモコン
Start quote request
Documentation and Software
3D View
