L-STAT Raumbediengerät

LSTAT-800-G3-L2

3d-Model LSTAT-800-G3-L2

LSTAT-800-G3-L206

L-STAT Room Control Unit Video

L-STAT ist ein Raumbediengerät mit modernem und minimalistischem Design, das sich perfekt in jede Inneneinrichtung integriert. Das Gerät ist direkt mit einem LOYTEC Controller mit einer Modbus-Schnittstelle wie L-IOB I/O Controller oder L‑ROC verbunden.

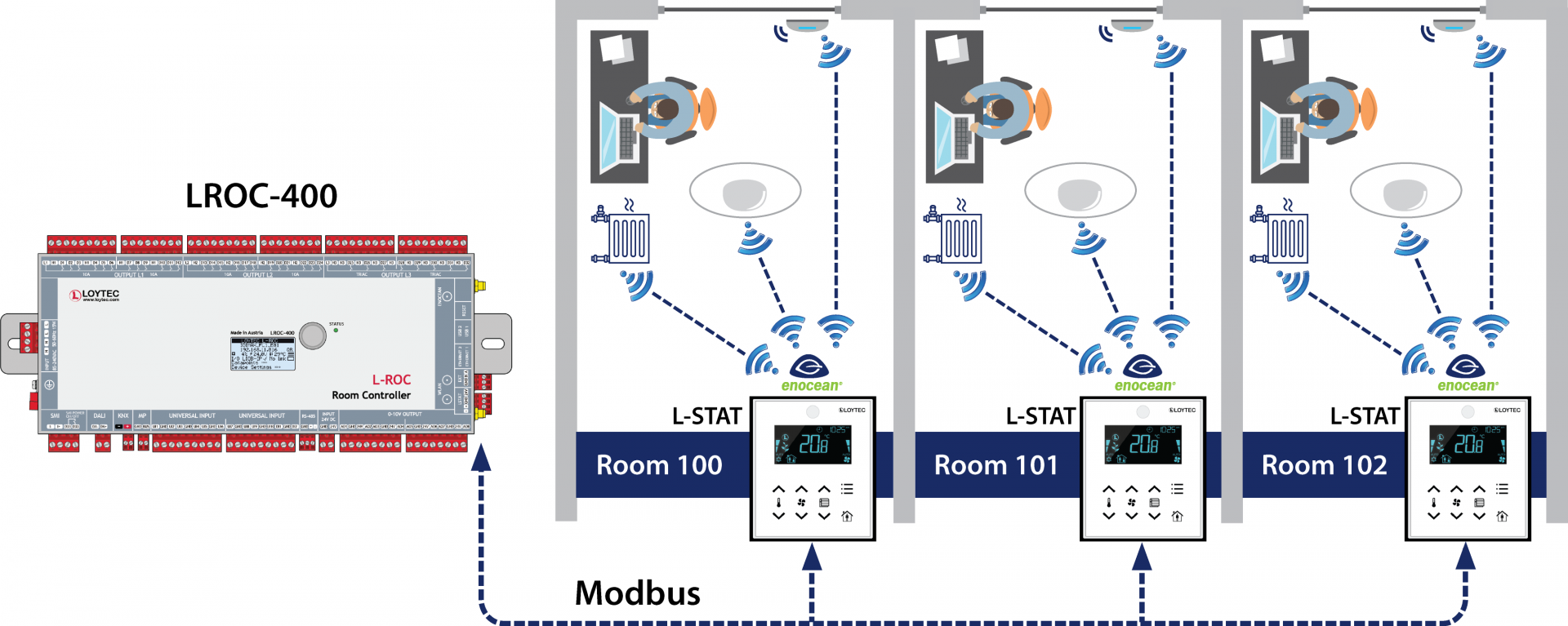

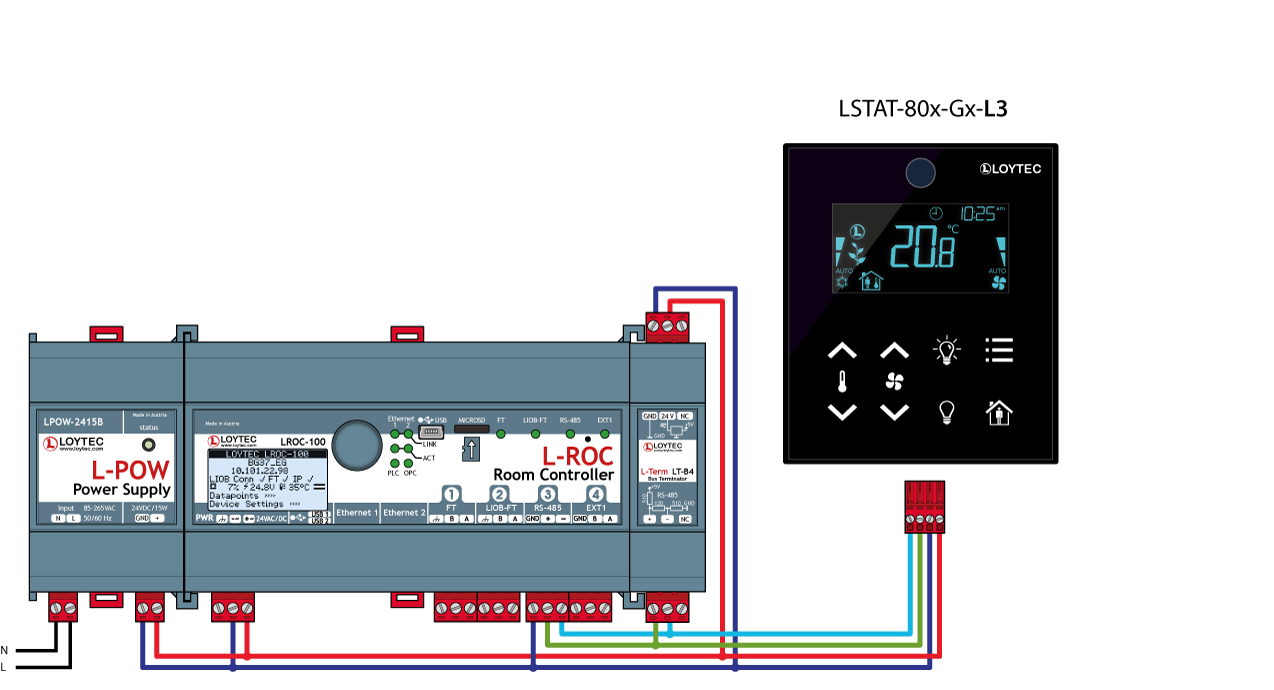

Bis zu 16 L‑STAT-Geräte können an einen Controller angeschlossen werden. Dadurch wird die Bedienung an verschiedenen Orten ermöglicht. L‑STAT ist mit einem segmentierten LCD-Display mit einer RGB-Hintergrundbeleuchtung und einstellbaren Farben ausgestattet. Dadurch wird es für L‑STAT zur Leichtigkeit, sich dem Farbkonzept eines jeden Bürogebäudes anzupassen. Acht kapazitive Tasten dienen zur Auswahl der Sensorwerte, zum Einstellen der Sollwerte und zur Konfiguration des Gerätes. Bis zu 4 extern anschließbare Taster können vom Controller abgefragt und verarbeitet werden.

Die internen Sensoren des L‑STAT-Geräts messen Temperatur, Feuchtigkeit, Kondensationspunkt, Anwesenheit sowie den CO₂-Gehalt. Die Sensorwerte können entweder als SI oder US-Einheit dargestellt werden. Darüber hinaus werden am LCD-Display auch das Datum, die Uhrzeit sowie das aktuelle Level an Umweltfreundlichkeit in Form von grünen Blättern angezeigt. Parameter für Anwesenheit, Klimatechnik, Lüftung etc., die durch das Logikprogramm des Controllers gesteuert werden, können am L‑STAT dargestellt werden. Ein direkter Zugriffsmodus ermöglicht es, die wichtigsten Sollwerte für z. B. Temperatur und Lüftung schnell anzupassen.

Ein Buzzer bietet akustisches Feedback bei Benutzung der Tasten und kann auch dazu verwendet werden, auf Alarme sowie Fehlermeldungen hinzuweisen. Um unautorisierte Änderungen zu verhindern, werden zwei Zugangsebenen verwendet (Endbenutzer, Systemintegrator). Diese werden mittels vierstelligem Pin-Code gesichert. Gerätetausch, Firmware-Upgrade, und L‑STAT Konfigurationen können mit geringem Aufwand direkt im Controller durchgeführt werden. L‑STAT wird im Controller durch eine einfache Datenpunktschnittstelle repräsentiert, die direkt mit der Logikanwendung IEC 61131 oder IEC 61499 verbunden werden kann und alle gängigen Funktionen für Datenpunkte, wie Alarmmeldung, Zeitschalten, Trendaufzeichnung, historische Filter, Mathematikfunktionen, etc. bietet.

Außerdem verfügt L-STAT über einen integrierten Infrarotempfänger, um eine komfortable Fernbedienung der Raumbeleuchtung, des Sonnenschutzes und des HLK-Systems mittels der optional verfügbaren IR-Fernbedienung L-RC1 zu gewährleisten.

L-STAT ist in drei unterschiedlichen Hardwareversionen, mit sechs unterschiedlichen Tastenbelegungen und zwei Frontcoverfarben verfügbar (insgesamt 36 Modelle). Ergänzend besteht die Möglichkeit zur Bestellung von kundenspezifischen Varianten, die optimal auf die Erfordernisse des Kunden abgestimmt sind (Minimum 100 Stück). Diese können individuell bedruckt werden und erlauben somit beliebige Tastenbelegungen, individuelle Tastensymbole sowie eine Anpassung an die Corporate Identity des Kunden.

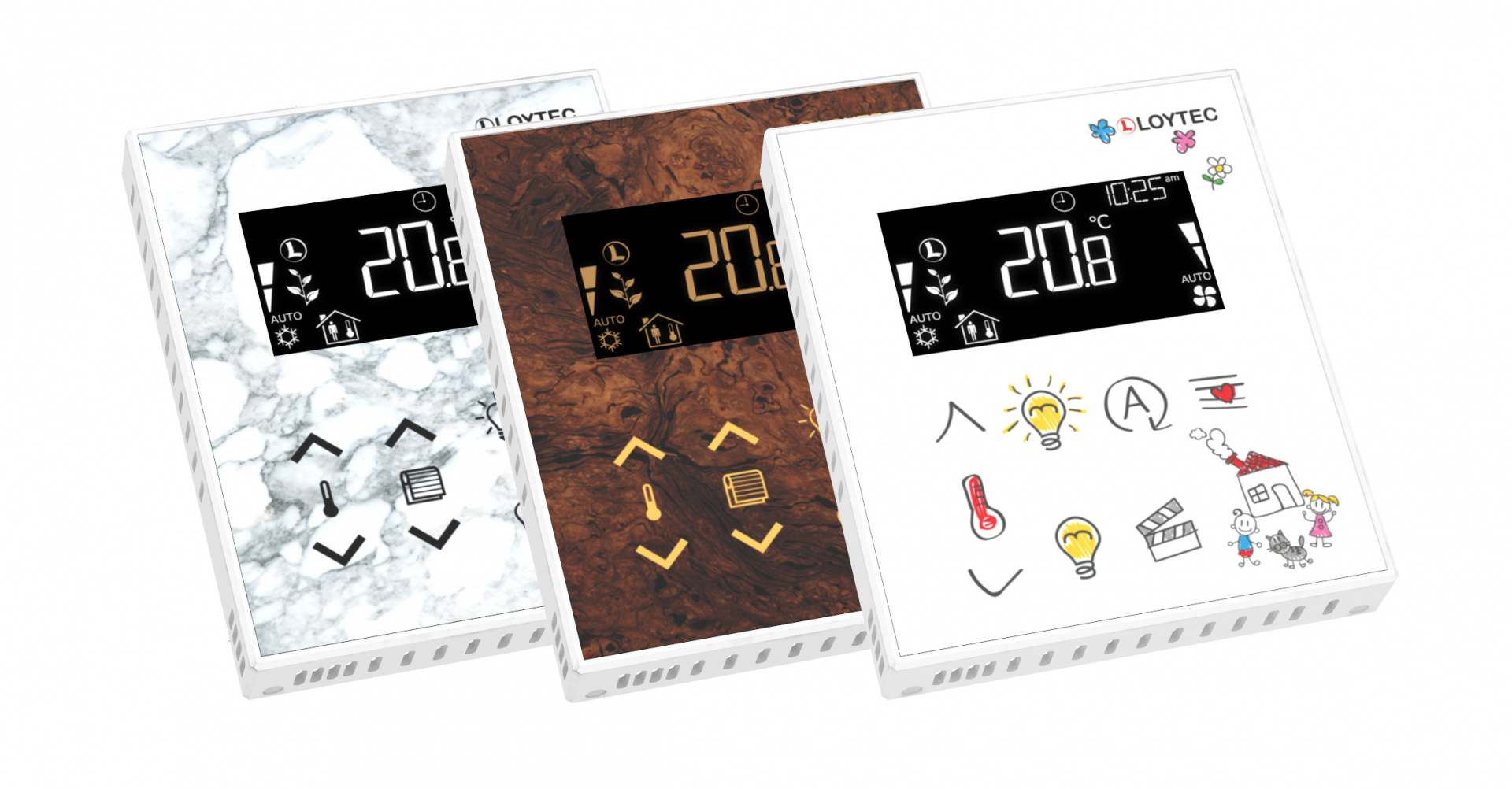

Für die kundenspezifische L-STAT-Version stehen alle drei Hardware-Versionen zur Verfügung. Optional können diese auch mit einer EnOcean-Schnittstelle ausgestattet werden. In diesem Fall fungiert der L-STAT als abgesetzter EnOcean-Empfänger und -Sender für die angeschlossene Steuerung und ermöglicht so die Integration von batterielosen Funkschaltern und Funksensoren in die Gebäudeautomation.

Leistungsmerkmale

Modbus RTU-Schnittstelle zur Integration in die übergeordnete Steuerung
Einfache Integration in LOYTEC Steuerungen wie L-INX, L-ROC oder L-IOB I/O Controlller
Segmentiertes LCD-Display
RGB-Hintergrundbeleuchtung zur dynamischen Anpassung der Display-Farbe über das Netzwerk
Anzeige von Datum und Uhrzeit
Symbol zur Anzeige des aktuellen Levels an Umweltfreundlichkeit in Form von Blättern
Bis zu 8 Tastenfelder (kapazitiv)
Temperatursensor
Feuchtigkeitssensor
3 Digital-Eingänge (potenzialfreier Kontakt)
1 Universal-Eingang (digital/NTC10k)
Buzzer für akustisches Feedback (Tastenbetätigung) und Alarmhinweise
Zwei Zugangsebenen (Endbenutzer, Systemintegrator), gesichert mit vierstelligem PIN-Code
Farboptionen Gehäuse: schwarz, weiß
Kundenspezifische Tastenbelegungen zur Anpassung an Raumfunktionen auf Anfrage
Kundenspezifische Frontgestaltung zur Anpassung an Innenraumgestaltung oder Corporate Identity des Kunden auf Anfrage
Optionaler Anwesenheitssensor (nur LSTAT-801 und LSTAT-802 Modelle)
Optionaler CO₂-Sensor (nur LSTAT-802 Modelle)
Optionale EnOcean-Schnittstelle (nur kundenspezifische Modelle), verwendbar als abgesetzter EnOcean-Empfänger/Sender für LOYTEC-Steuerungen

L-STAT Room Control - Video

L-STAT Raumbediengerät Produkte

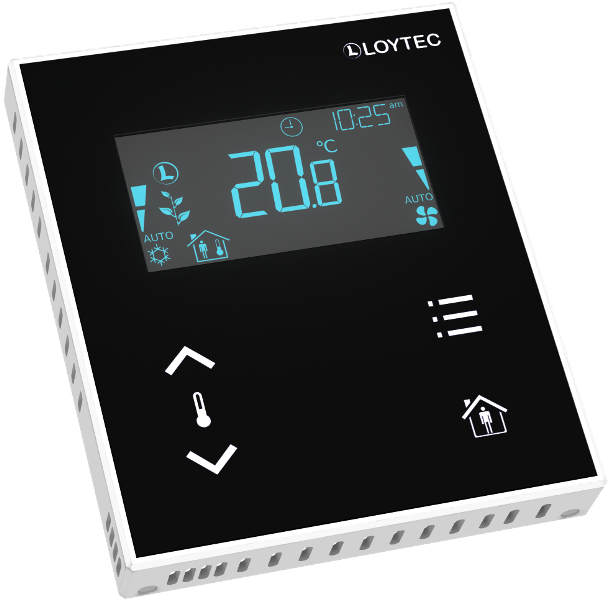

LSTAT-800-G3-L1
	Raumbediengerät, Front schwarz, Gehäuse weiß, Modbus, Temperatur, rel. Luftfeuchtigkeit, ext. Taster/NTC, IR-Empfänger, Tasten (L1): Temperatur auf_ab/Raumbelegung
	Preis anfragen Dokumentation und Software
	3D-Ansicht

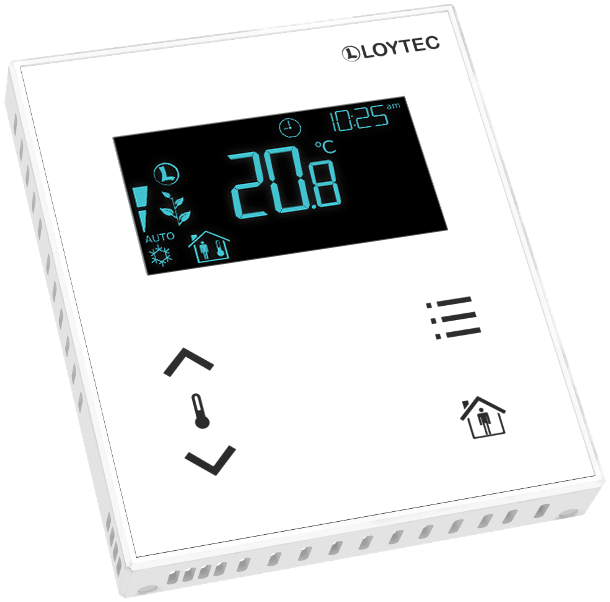

LSTAT-800-G3-L201
	Raumbediengerät, Front weiß, Gehäuse weiß, Modbus, Temperatur, rel. Luftfeuchtigkeit, ext. Taster/NTC, IR-Empfänger, Tasten (L1): Temperatur auf_ab/Raumbelegung
	Preis anfragen Dokumentation und Software
	3D-Ansicht

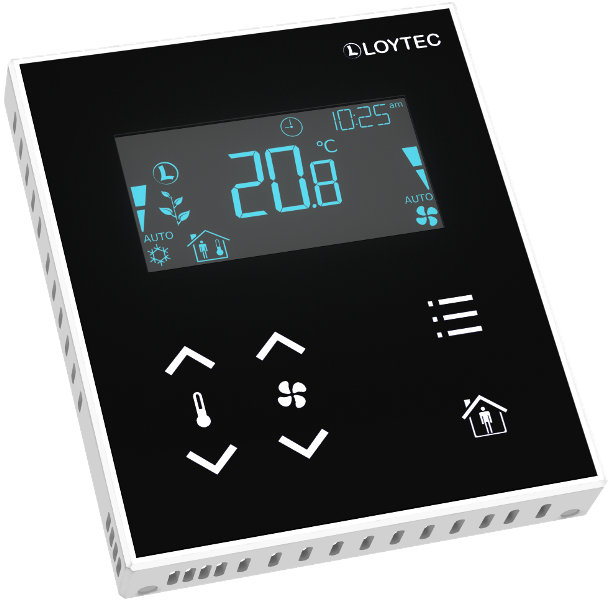

LSTAT-800-G3-L2
	Raumbediengerät, Front schwarz, Gehäuse weiß, Modbus, Temperatur, rel. Luftfeuchtigkeit, ext. Taster/NTC, IR-Empfänger Tasten (L2): Temperatur auf_ab/Lüfter auf_ab/Raumbelegung
	Preis anfragen Dokumentation und Software
	3D-Ansicht

LSTAT-800-G3-L202
	Raumbediengerät, Front weiß, Gehäuse weiß, Modbus, Temperatur, rel. Luftfeuchtigkeit, ext. Taster/NTC, IR-Empfänger Tasten (L2): Temperatur auf_ab/Lüfter auf_ab/Raumbelegung
	Preis anfragen Dokumentation und Software
	3D-Ansicht

LSTAT-800-G3-L3
	Raumbediengerät, Front schwarz, Gehäuse weiß, Modbus, Temperatur, rel. Luftfeuchtigkeit, ext. Taster/NTC, IR-Empfänger Tasten (L3): Temperatur auf_ab/Lüfter auf_ab/Licht an_aus/Raumbelegung
	Preis anfragen Dokumentation und Software
	3D-Ansicht

LSTAT-800-G3-L203
	Raumbediengerät, Front weiß, Gehäuse weiß, Modbus, Temperatur, rel. Luftfeuchtigkeit, ext. Taster/NTC, IR-Empfänger Tasten (L3): Temperatur auf_ab/Lüfter auf_ab/Licht an_aus/Raumbelegung
	Preis anfragen Dokumentation und Software
	3D-Ansicht

LSTAT-800-G3-L4
	Raumbediengerät, Front schwarz, Gehäuse weiß, Modbus, Temperatur, rel. Luftfeuchtigkeit, ext. Taster/NTC, IR-Empfänger Tasten (L4): Temperatur auf_ab/Sonnenschutz auf_ab/Licht an_aus/Raumbelegung
	Preis anfragen Dokumentation und Software
	3D-Ansicht

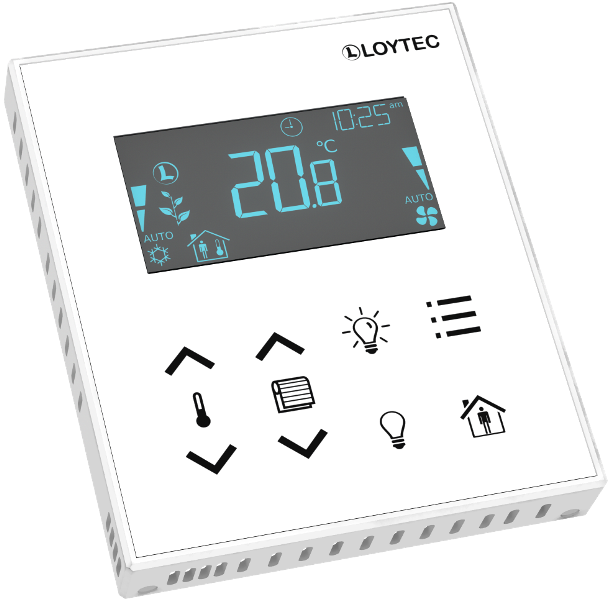

LSTAT-800-G3-L204
	Raumbediengerät, Front weiß, Gehäuse weiß, Modbus, Temperatur, rel. Luftfeuchtigkeit, ext. Taster/NTC, IR-Empfänger Tasten (L4): Temperatur auf_ab/Sonnenschutz auf_ab/Licht an_aus/Raumbelegung
	Preis anfragen Dokumentation und Software
	3D-Ansicht

LSTAT-800-G3-L5
	Raumbediengerät, Front schwarz, Gehäuse weiß, Modbus, Temperatur, rel. Luftfeuchtigkeit, ext. Taster/NTC, IR-Empfänger Tasten (L5): Temperatur auf_ab/Lüfter auf_ab/Sonnenschutz auf_ab/Raumbelegung
	Preis anfragen Dokumentation und Software
	3D-Ansicht

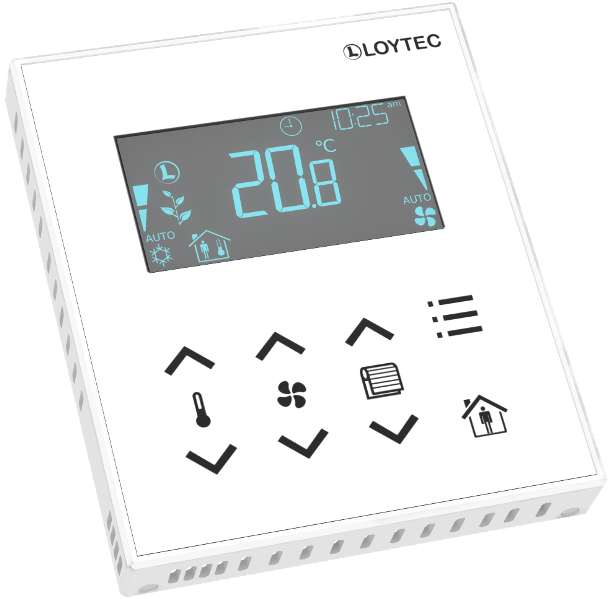

LSTAT-800-G3-L205
	Raumbediengerät, Front weiß, Gehäuse weiß, Modbus, Temperatur, rel. Luftfeuchtigkeit, ext. Taster/NTC, IR-Empfänger Tasten (L5): Temperatur auf_ab/Lüfter auf_ab/Sonnenschutz auf_ab/Raumbelegung
	Preis anfragen Dokumentation und Software
	3D-Ansicht

LSTAT-800-G3-L6
	Raumbediengerät, Front schwarz, Gehäuse weiß, Modbus, Temperatur, rel. Luftfeuchtigkeit, ext. Taster/NTC, IR-Empfänger Tasten (L6): Temperatur auf_ab/Lüfter auf_ab/Sonnenschutz auf_ab/Licht
	Preis anfragen Dokumentation und Software
	3D-Ansicht

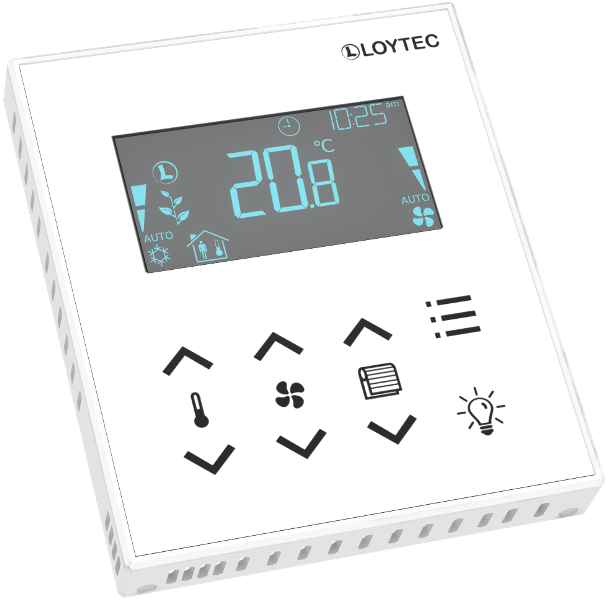

LSTAT-800-G3-L206
	Raumbediengerät, Front weiß, Gehäuse weiß, Modbus, Temperatur, rel. Luftfeuchtigkeit, ext. Taster/NTC, IR-Empfänger Tasten (L6): Temperatur auf_ab/Lüfter auf_ab/Sonnenschutz auf_ab/Licht
	Preis anfragen Dokumentation und Software
	3D-Ansicht

LSTAT-801-G3-L1
	Raumbediengerät, Front schwarz, Gehäuse weiß, Modbus, Temperatur, rel. Luftfeuchtigkeit, ext. Taster/NTC, Bewegungsmelder, IR-Empfänger, Tasten (L1): Temperatur auf_ab/Raumbelegung
	Preis anfragen Dokumentation und Software
	3D-Ansicht

LSTAT-801-G3-L201
	Raumbediengerät, Front weiß, Gehäuse weiß, Modbus, Temperatur, rel. Luftfeuchtigkeit, ext. Taster/NTC, Bewegungsmelder, IR-Empfänger, Tasten (L1): Temperatur auf_ab/Raumbelegung
	Preis anfragen Dokumentation und Software
	3D-Ansicht

LSTAT-801-G3-L2
	Raumbediengerät, Front schwarz, Gehäuse weiß, Modbus, Temperatur, rel. Luftfeuchtigkeit, ext. Taster/NTC, Bewegungsmelder, IR-Empfänger, Tasten (L2): Temperatur auf_ab/Lüfter auf_ab/Raumbelegung
	Preis anfragen Dokumentation und Software
	3D-Ansicht

LSTAT-801-G3-L202
	Raumbediengerät, Front weiß, Gehäuse weiß, Modbus, Temperatur, rel. Luftfeuchtigkeit, ext. Taster/NTC, Bewegungsmelder, IR-Empfänger, Tasten (L2): Temperatur auf_ab/Lüfter auf_ab/Raumbelegung
	Preis anfragen Dokumentation und Software
	3D-Ansicht

LSTAT-801-G3-L3
	Raumbediengerät, Front schwarz, Gehäuse weiß, Modbus, Temperatur, rel. Luftfeuchtigkeit, ext. Taster/NTC, Bewegungsmelder, IR-Empfänger, Tasten (L3): Temperatur auf_ab/Lüfter auf_ab/Licht an_aus/Raumbelegung
	Preis anfragen Dokumentation und Software
	3D-Ansicht

LSTAT-801-G3-L203
	Raumbediengerät, Front weiß, Gehäuse weiß, Modbus, Temperatur, rel. Luftfeuchtigkeit, ext. Taster/NTC, Bewegungsmelder, IR-Empfänger, Tasten (L3): Temperatur auf_ab/Lüfter auf_ab/Licht an_aus/Raumbelegung
	Preis anfragen Dokumentation und Software
	3D-Ansicht

LSTAT-801-G3-L4
	Raumbediengerät, Front schwarz, Gehäuse weiß, Modbus, Temperatur, rel. Luftfeuchtigkeit, ext. Taster/NTC, Bewegungsmelder, IR-Empfänger, Tasten (L4): Temperatur auf_ab/Sonnenschutz auf_ab/Licht an_aus/Raumbelegung
	Preis anfragen Dokumentation und Software
	3D-Ansicht

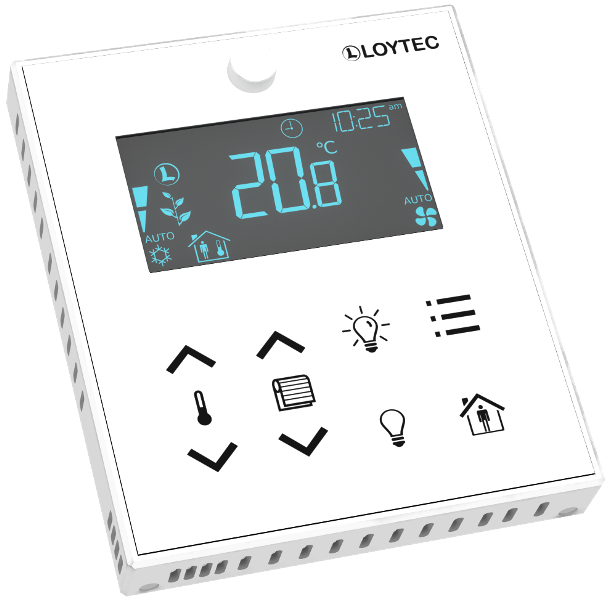

LSTAT-801-G3-L204
	Raumbediengerät, Front weiß, Gehäuse weiß, Modbus, Temperatur, rel. Luftfeuchtigkeit, ext. Taster/NTC, Bewegungsmelder, IR-Empfänger, Tasten (L4): Temperatur auf_ab/Sonnenschutz auf_ab/Licht an_aus/Raumbelegung
	Preis anfragen Dokumentation und Software
	3D-Ansicht

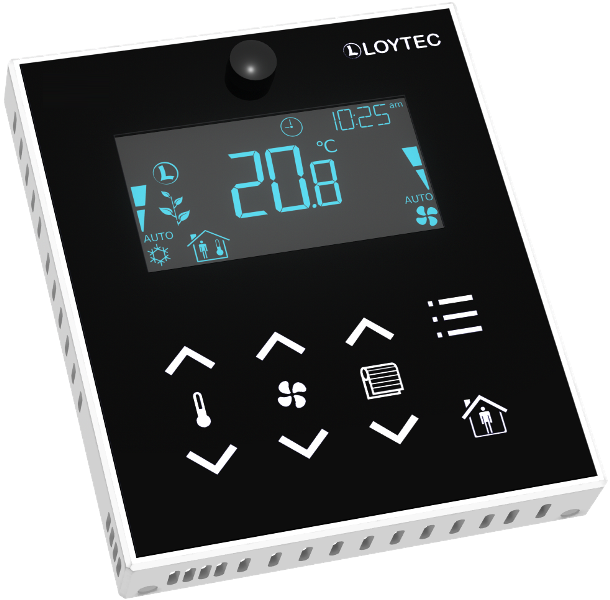

LSTAT-801-G3-L5
	Raumbediengerät, Front schwarz, Gehäuse weiß, Modbus, Temperatur, rel. Luftfeuchtigkeit, ext. Taster/NTC, Bewegungsmelder, IR-Empfänger, Tasten (L5): Temperatur auf_ab/Lüfter auf_ab/Sonnenschutz auf_ab/Raumbelegung
	Preis anfragen Dokumentation und Software
	3D-Ansicht

LSTAT-801-G3-L205
	Raumbediengerät, Front weiß, Gehäuse weiß, Modbus, Temperatur, rel. Luftfeuchtigkeit, ext. Taster/NTC, Bewegungsmelder, IR-Empfänger, Tasten (L5): Temperatur auf_ab/Lüfter auf_ab/Sonnenschutz auf_ab/Raumbelegung
	Preis anfragen Dokumentation und Software
	3D-Ansicht

LSTAT-801-G3-L6
	Raumbediengerät, Front schwarz, Gehäuse weiß, Modbus, Temperatur, rel. Luftfeuchtigkeit, ext. Taster/NTC, Bewegungsmelder, IR-Empfänger, Tasten (L6): Temperatur auf_ab/Lüfter auf_ab/Sonnenschutz auf_ab/Licht
	Preis anfragen Dokumentation und Software
	3D-Ansicht

LSTAT-801-G3-L206
	Raumbediengerät, Front weiß, Gehäuse weiß, Modbus, Temperatur, rel. Luftfeuchtigkeit, ext. Taster/NTC, Bewegungsmelder, IR-Empfänger, Tasten (L6): Temperatur auf_ab/Lüfter auf_ab/Sonnenschutz auf_ab/Licht
	Preis anfragen Dokumentation und Software
	3D-Ansicht

LSTAT-802-G3-L1
	Raumbediengerät, Front schwarz, Gehäuse weiß, Modbus, Temperatur, rel. Luftfeuchtigkeit, ext. Taster/NTC, Bewegungsmelder, IR-Empfänger, CO₂, Tasten (L1): Temperatur auf_ab/Raumbelegung
	Preis anfragen Dokumentation und Software
	3D-Ansicht

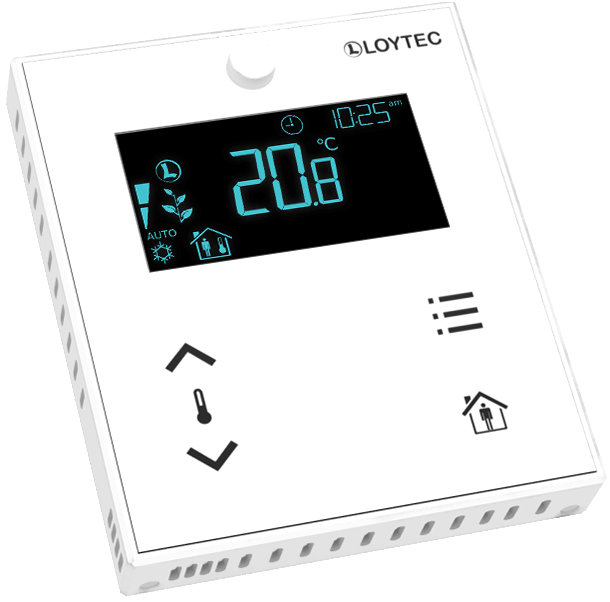

LSTAT-802-G3-L201
	Raumbediengerät, Front weiß, Gehäuse weiß, Modbus, Temperatur, rel. Luftfeuchtigkeit, ext. Taster/NTC, Bewegungsmelder, IR-Empfänger, CO₂, Tasten (L1): Temperatur auf_ab/Raumbelegung
	Preis anfragen Dokumentation und Software
	3D-Ansicht

LSTAT-802-G3-L2
	Raumbediengerät, Front schwarz, Gehäuse weiß, Modbus, Temperatur, rel. Luftfeuchtigkeit, ext. Taster/NTC, Bewegungsmelder, IR-Empfänger, CO₂, Tasten (L2): Temperatur auf_ab/Lüfter auf_ab/Raumbelegung
	Preis anfragen Dokumentation und Software
	3D-Ansicht

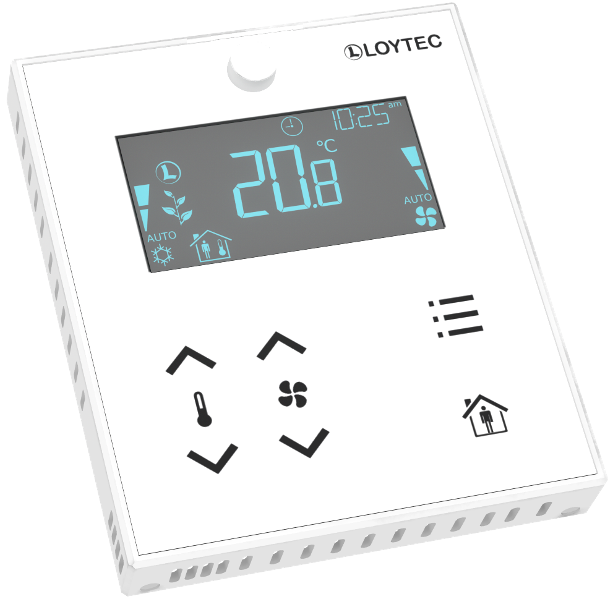

LSTAT-802-G3-L202
	Raumbediengerät, Front weiß, Gehäuse weiß, Modbus, Temperatur, rel. Luftfeuchtigkeit, ext. Taster/NTC, Bewegungsmelder, IR-Empfänger, CO₂, Tasten (L2): Temperatur auf_ab/Lüfter auf_ab/Raumbelegung
	Preis anfragen Dokumentation und Software
	3D-Ansicht

LSTAT-802-G3-L3
	Raumbediengerät, Front schwarz, Gehäuse weiß, Modbus, Temperatur, rel. Luftfeuchtigkeit, ext. Taster/NTC, Bewegungsmelder, IR-Empfänger, CO₂, Tasten (L3): Temperatur auf_ab/Lüfter auf_ab/Licht an_aus/Raumbelegung
	Preis anfragen Dokumentation und Software
	3D-Ansicht

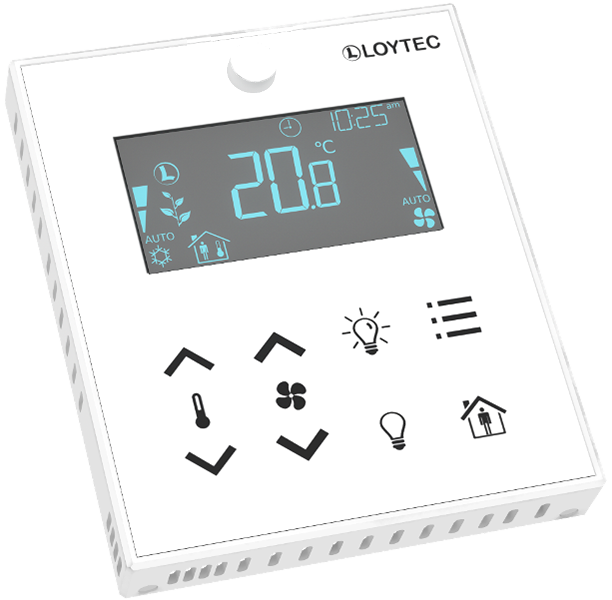

LSTAT-802-G3-L203
	Raumbediengerät, Front weiß, Gehäuse weiß, Modbus, Temperatur, rel. Luftfeuchtigkeit, ext. Taster/NTC, Bewegungsmelder, IR-Empfänger, CO₂, Tasten (L3): Temperatur auf_ab/Lüfter auf_ab/Licht an_aus/Raumbelegung
	Preis anfragen Dokumentation und Software
	3D-Ansicht

LSTAT-802-G3-L4
	Raumbediengerät, Front schwarz, Gehäuse weiß, Modbus, Temperatur, rel. Luftfeuchtigkeit, ext. Taster/NTC, Bewegungsmelder, IR-Empfänger, CO₂, Tasten (L4): Temperatur auf_ab/Sonnenschutz auf_ab/Licht an_aus/Raumbelegung
	Preis anfragen Dokumentation und Software
	3D-Ansicht

LSTAT-802-G3-L204
	Raumbediengerät, Front weiß, Gehäuse weiß, Modbus, Temperatur, rel. Luftfeuchtigkeit, ext. Taster/NTC, Bewegungsmelder, IR-Empfänger, CO₂, Tasten (L4): Temperatur auf_ab/Sonnenschutz auf_ab/Licht an_aus/Raumbelegung
	Preis anfragen Dokumentation und Software
	3D-Ansicht

LSTAT-802-G3-L5
	Raumbediengerät, Front schwarz, Gehäuse weiß, Modbus, Temperatur, rel. Luftfeuchtigkeit, ext. Taster/NTC, Bewegungsmelder, IR-Empfänger, CO₂, Tasten (L5): Temperatur auf_ab/Lüfter auf_ab/Sonnenschutz auf_ab/Raumbelegung
	Preis anfragen Dokumentation und Software
	3D-Ansicht

LSTAT-802-G3-L205
	Raumbediengerät, Front weiß, Gehäuse weiß, Modbus, Temperatur, rel. Luftfeuchtigkeit, ext. Taster/NTC, Bewegungsmelder, IR-Empfänger, CO₂, Tasten (L5): Temperatur auf_ab/Lüfter auf_ab/Sonnenschutz auf_ab/Raumbelegung
	Preis anfragen Dokumentation und Software
	3D-Ansicht

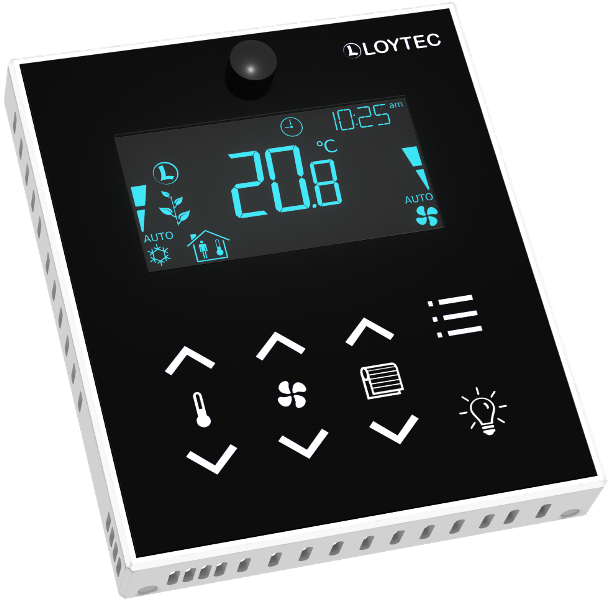

LSTAT-802-G3-L6
	Raumbediengerät, Front schwarz, Gehäuse weiß, Modbus, Temperatur, rel. Luftfeuchtigkeit, ext. Taster/NTC, Bewegungsmelder, IR-Empfänger, CO₂, Tasten (L6): Temperatur auf_ab/Lüfter auf_ab/Sonnenschutz auf_ab/Licht
	Preis anfragen Dokumentation und Software
	3D-Ansicht

LSTAT-802-G3-L206
	Raumbediengerät, Front weiß, Gehäuse weiß, Modbus, Temperatur, rel. Luftfeuchtigkeit, ext. Taster/NTC, Bewegungsmelder, IR-Empfänger, CO₂, Tasten (L6): Temperatur auf_ab/Lüfter auf_ab/Sonnenschutz auf_ab/Licht
	Preis anfragen Dokumentation und Software
	3D-Ansicht

LSTAT-80x-CUSTOM
	Einmalkosten für kundenspezifische L-STAT Raumbediengeräte
	Preis anfragen Dokumentation und Software
LSTAT-STAND1
	Demo Stand for L-STAT
	Preis anfragen
L-RC1
	Infrarot-Fernbedienung für Raumautomationsapplikationen
	Preis anfragen Dokumentation und Software
	3D-Ansicht
