LROC-800 Bluetooth Mesh ルームコントローラ

LROC-800 ルームコントローラは、有線、無線、電気インターフェイスの豊富な組み合わせでLOYTECのL-ROCシステムを拡張します。高度な単一ルームオートメーション アプリケーション向けに設計されており、最大３つのルームまたはルームセグメントまで拡張できます。その中核機能は、Bluetooth Meshセンサー、照明器具、およびその他のアクチュエータを統合するためのBluetooth Mesh (SIG)インターフェイスです。このデバイスは、新築と改修の両方のシナリオでケーブル配線削減のニーズに対応しています。LROC-800ルームコントローラは、ネイティブBACnet/IPネットワークおよびLonMarkシステムとコントローラレベルでシームレスに統合されます。 L STUDIOと併せて使用すれば、柔軟な室内設備のソリューションを手間なく作成し、要件の変化に応じて変更できます。L-ROCシステムでは、Web経由で設備を操作するためのLWEB-803のダッシュボードと、ローカルで操作するためのL-VISタッチパネルの操作画面を自動生成するLWEB-802のHTML5のページも欠かせません。

どのルームコントローラも、一般的なインターフェースにはすべて対応し、ルームオートメーションプロジェクトのための物理I/Oを数多く備えています。KNXデバイスはKNXnet/IPインターフェイスを介して統合されます。DALIの照明器具、およびセンサーは、DALI電源を備えるDALIインターフェースに接続します。遮光ブラインドについては最大16台のSMIブラインドモーターに接続できるSMIを備えています。L-STAT室内操作パネルは、専用のL-STATインターフェースに接続します。 このポートは、BACnet MS/TPデバイスまたは汎用Modbus RTU/ASCIIデバイスにも使用できます。

デュアルイーサネットポートにより、L-ROCコントローラをリングトポロジーでデイジーチェーン接続し、BACnet/IP、LON/IP、Modbus/IP、KNXnet/IP、OPCによる通信が行えます。 LROC-800にはWLANインターフェイスが組み込まれています。３つのトライアック(0.5A)、4つのリレー(10A)、および12のユニバーサル入出力(IO)が、さまざまな物理入出力を接続します。

SSLを搭載しているため、ルーム・オートメーションシステムのセキュアな稼動が保証されます。

ルームオートメーションのための柔軟なルームコンセプト

L-ROCシステムにおける制御の最小単位はルームセグメントです。L-ROCライブラリでは、ルームセグメントに関する以下の機能を用意しています。

• 常時点灯コントローラ照明制御
• 角度調整および季節調整機能付き遮光ブラインド制御
• 暖房、冷房、換気の温度制御
• 在室検知
• 窓監視および接点センサー

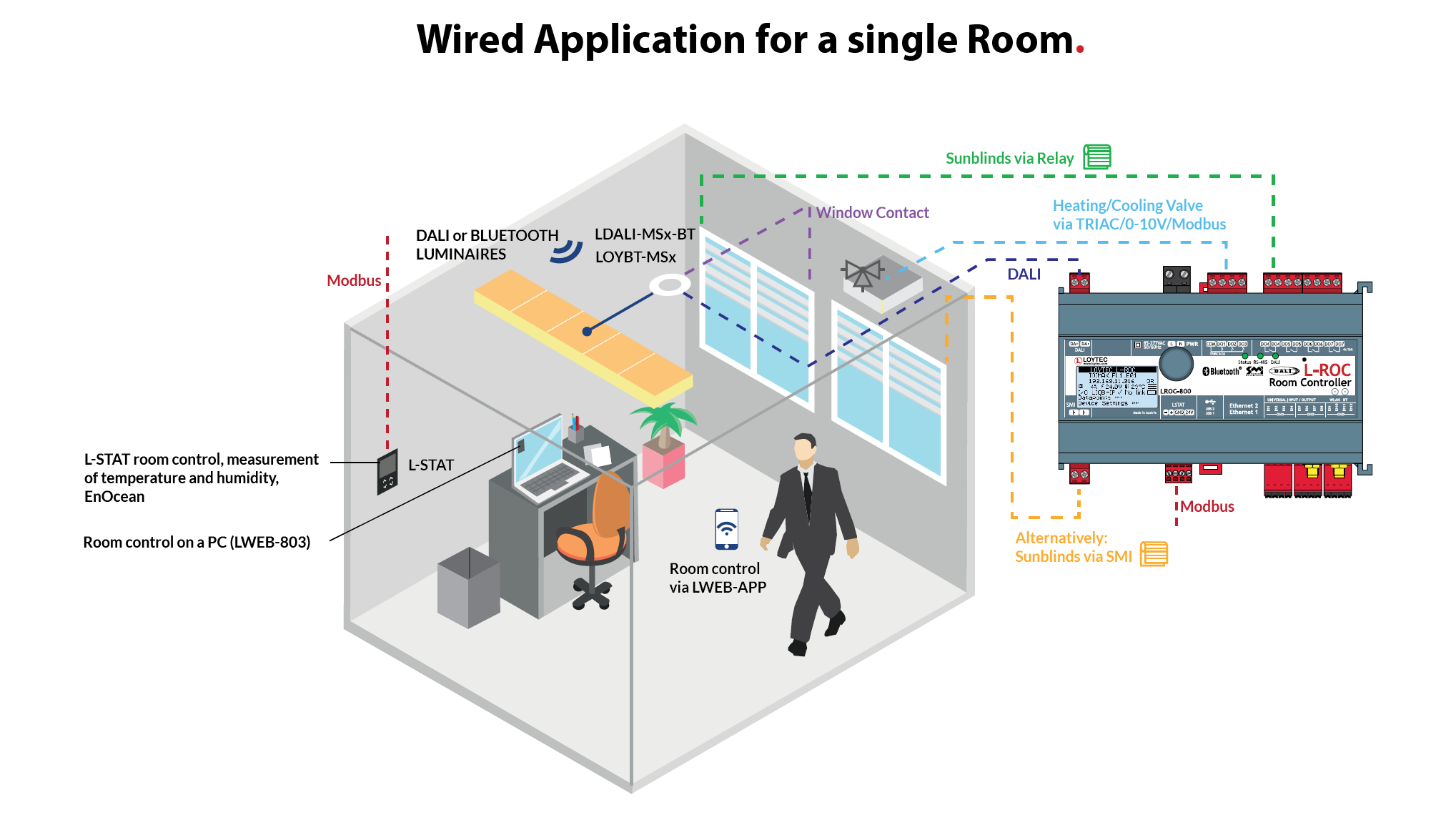

シングルルーム用の有線アプリケーション.

3つのルーム用のBluetooth + L-STATアプリケーション.

LROC-800 ルームコントローラは3 つのルームセグメントを制御でき ます。さまざまなルームセグメントタイプに基づいて、大規模な建物 を階層的にモデル化できます。複数のルームコントローラを組み合わ せることで、エリアマネージャーが担当する「エリア」が構成されます。

複数エリアから成る「フロア」はフロアマネージャーが管理します。建物は、その構造に基づいて必要に応じてエリアやフロアに分けることができます。

エリアマネージャー/フロアマネージャーは、廊下、階段、トイレの照明、さらには換気に必要な機能を担当します。フロアマネージャーは各フロア間の通信と、メーターのデータ処理等のフロア関係の機能を担当します。 部屋は、部屋間のパーティションを移動、設置、撤去することで、どのような大きさにも 任意に設定できるようになりました。その結果として、L-ROCルームコントローラ間の論 理的な接続は、自動的に作成されます。すべてのGUIおよびネットワーク接続も、それぞ れ自動的に生成、適用されま。

すべてのルームセグメントにAST™

L-ROCライブラリでは、どのルームセグメントについても警報、スケジューリング、トレンドログ記録（AST™）を提供します。各ルームセグメントは、お互いに完全に独立した形で運用できます。上位システムは、BACnet/IPおよびWebサービス（L-WEBシステム）経由でASTTM機能をフルに利用できます。分散して存在するスケジューラーは、LWEB-900を使用して効率的に管理、変更できます。

冗長化、または分離されたIPネットワークによる部屋間通信

L-ROCルームコントローラは、100Base-Tイーサネットネットワークを介して相互接続されます。L-ROCには2つのイーサネットポートがあり、内部スイッチを使用して2つのポートをつなぐように設定することも、2つのポートがそれぞれ別のIPネットワークで機能するように設定することもできます。

2つのイーサネットポートがそれぞれ別のIPネットワークに接続する構成では、例えば1つのポートではネットワークセキュリティ（HTTPS）を有効にしてWANに接続し、もう1つのポートはBACnet/IP、LON/IP、Modbus TCP等のビルディングオートメーションの標準プロトコルが使用される、セキュアではないネットワーク（LAN）に接続するように設定できます。デバイスは当然ファイアウォール機能も備えているため、ポート間で特定のプロトコルやサービスを隔離することができます。内蔵VPN機能では簡単にVPNを設定でき、リモートサイトに対して安全にアクセスできます。LTE-800インターフェースでは、モバイル通信サービスを利用してリモートサイトに無線アクセスできます。

内部スイッチを使用すれば、20台までのデバイスをデイジーチェーン接続できるため、ネットワーク設置コストを削減できます。また、イーサネットを冗長構成（リングトポロジー）にして信頼性を向上させることもできます。イーサネットの冗長構成は、ほとんどのマネージドスイッチが対応する、RSTP（Rapid Spanning Tree Protocol）を使用して実現します。

L-WEBによる設備操作の統合

L-ROCコントローラは、IP接続を通して室内設備を操作するためのGUIを提供します。追加のWebサーバは必要ありません。グラフィックプロジェクトはL-ROCルームコントローラに配布され、PCや、AndroidまたはiOSのスマートフォン/タブレットから、LWEB-802/803を使用してアクセスできます。

室内操作パネルL-STATの統合

L-ROCルームコントローラはモデルによって、L-STATインターフェースを通して8～16のL-STAT室内操作パネルを接続できます。L-STATは魅力的でモダンなデザインと直観的な操作に加え、室内の快適性を向上させるためのさまざまな機能を提供します。

内部センサーが気温、湿度、露点、在室状況、空気中のCO2量を計測します。赤外線リモコンで操作することもできます。入力を追加すれば、標準的な押しボタンや外気温センサーも装備できます。

上位システムへの接続

L-ROCルームコントローラは、BACnet/IP、LonMark IP 852、Webサービス（OPC）を通して上位システムにシームレスに統合できます。

これらのプロトコルはすべて同時に使用できます。L-ROCルームコントローラをB-OWSに接続しながら、同時にIP-852チャネルでCEA-709デバイスと通信することができます。また、上位のSCADAまたはERPシステム（設備管理）は、OPC XML-DAまたはOPCUAに基づいたWebサービスを使用してL-ROCルームコントローラから直接情報を入手できます。

LWEB 900完全対応

L-WEBシステムは、Webサービスを使用してL-ROCシステムと通信します。各L-ROCルームコントローラのデバイスパラメーターと運用パラメータは、LWEB-900のSQLデータベースと自動的に同期されます。コントローラの交換時には、データベースのバックアップから自動的に設定を復元できます。

プラグアンドプレイによるI/O統合

L-ROCルームコントローラはL-IOB IOモジュールを使用して物理I/Oを自動的に統合できます。LIOB-IPを通して最大2台のL-IOB IOモジュールを接続できます。すべての入出力は、L-ROCのアプリケーションで利用できるほか、L-ROCのWebインターフェース経由でもアクセスできます。L-ROCにはL-IOBモジュールのすべての設定が保存され、必要に応じてL-IOB I/Oモジュールに読み込まれます。I/Oモジュールを交換する際には、簡単にいくつかの設定を行うだけで設定を完了できます。

L‑STUDIO

L-STUDIOは、IEC 61499に基づいた世界初のルーム・オートメーションシステムです。L-ROC デバイスを分散配置したシステムにおいて、L-STUDIOはどのような室内機能でも実現できます。このオートメーションの新しいアプローチを、LOYTECでは「クラウドコントロール」と呼んでいます。L-ROCデバイスから構成されるクラウドで、すべてのオートメーション機能が自動的に物理的なハードウェアにマッピングされます。オブジェクト指向的な設計手法を採用することで、以前に実装した機能を効率的に再利用できます。L-STUDIOのグラフィカルな開発環境では、ルームセグメントからのエリア作成も、マウスを数クリックするだけで実現できます。エリアはフロアに紐づけられ、複数のフロアで建物が構成されます。建物全体のアプリケーションは、建物内のL-ROCコントローラに自動的に配布されます。

初回の設定後も、ルームセグメントに新しい機能を追加できます。新しい機能を個々に適用することも、すべてのルームセグメントに適用することも簡単にできます。総合的なデバッグ機能と監視機能も用意されており、建物全体を対象にトラブルシューティングを行えます。暖房、換気、冷房、照明、遮光ブラインド制御、セキュリティ用に、さまざまな機能のライブラリが用意されています。内蔵L-VIS/L-WEBコンフィギュレータで、L-VIS タッチパネルやL-WEBアプリケーション用のグラフィック画面をカスタマイズできます。

季節的な遮光調整

特に密集した市街地では、建物が互いに影を投じてしまうことがあります。正面部分が別の建物の影に入ってしまう場合、遮光ブラインドを開けて日光を多く取り込むことができます。L-ROCコントローラは高性能であるため、dxf形式で建物本体と近隣の建物の3Dモデルを計算できます。モデルは一般的な3D CADソフトを使用して作成することも、BIM（Building Information Model）から得ることもできます。新築ができ、状況が変わった場合には、新しい建物のみをモデルに挿入します。計算は、窓ごと、または影のゾーンごとに行えます。

IoT統合

IoT機能（Node.js）では、ほぼすべてのクラウドサービスにシステムを接続でき、そこで履歴データを解析サービスにアップロードする、警報メッセージを警報処理サービスに送信する、クラウドサービス経由で制御システムの一部を操作する（例えばWebカレンダー/予約システムに基づいたスケジューリング）等が行えます。予測に基づいた制御で、気象情報等のインターネットからの情報を使用することもできます。JavaScriptカーネルでは、非標準機器に対するシリアルプロトコルの実装もできます。

特長
