L-VIS Touch Panels für BACnet, LonMark und Modbus Netzwerke (LVISx-32Gx)

L‑VIS Touch Panels für BACnet, LonMark und Modbus Netzwerke eignen sich hervorragend zur Visualisierung und Bedienung von verschiedensten Anwendungen in der Gebäudeautomation. L‑VIS Touch Panels visualisieren betriebstechnische Anlagen und fungieren als Raumbediengerät in Spitälern (Operations- und Isolierräume), Konferenzräumen und Empfangsbereichen. Auf den benutzerdefinierten Schnittstellen können dynamische, leicht navigierbare Konfigurationsseiten angezeigt werden. L‑VIS Touch Panels verwenden eine äußerst stromsparende embedded Controller Plattform mit einem effizienten Betriebssystem. Dadurch ist L‑VIS resistent gegen Probleme bei Neustart nach einem Stromausfall und gegen Viren.

L‑VIS besticht durch sein zeitloses Design, die harmonische Integration sowohl in moderne als auch historische Architekturen sowie durch seine besonders benutzerfreundlichen Bedienkonzepte. Die geringe Einbautiefe und eine geringe Verlustleistung (Abwärme) erlauben die Montage an fast jedem Ort.

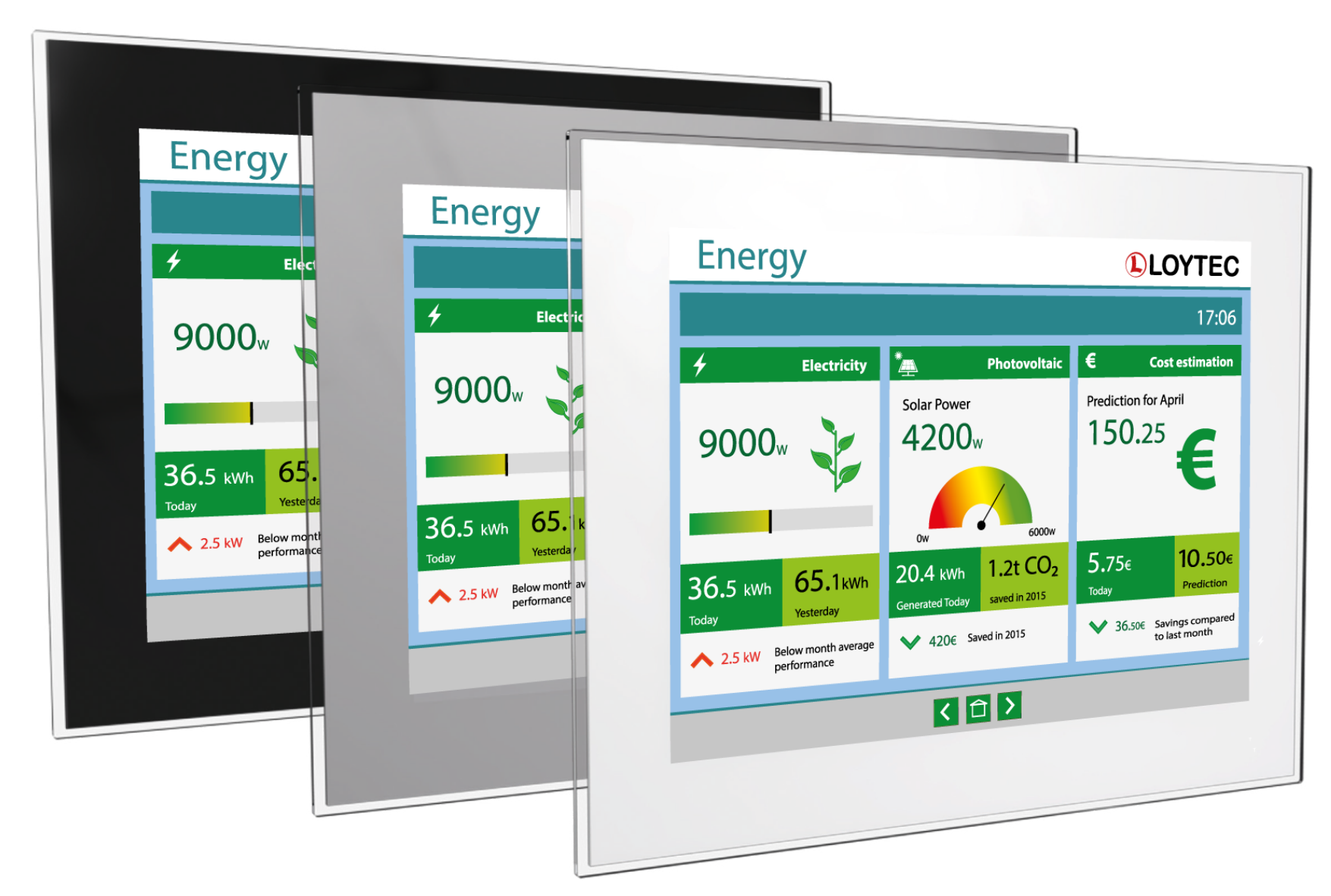

Unterschiedliche Größen

Es stehen folgende Varianten zur Verfügung:

LVIS7-32Gx

• Touch Display, 1024 x 600, 16,7 Millionen Farben
• rahmenlose Glasfront und kapazitiver Touch

LVIS12-32Gx

• 12,1“ Touch Display, 1024 x 768, 16,7 Millionen Farben
• rahmenlose Glasfront und kapazitiver Touch

LVIS15-32Gx

• 15“ Touch Display, 1024 x 768, 16,7 Millionen Farben
• rahmenlose Glasfront und kapazitiver Touch

IoT Integration

Die integrierte IoT-Funktion (Node.js) bei ausgewählten LPAD-7-Modellen ermöglicht die Anbindung des Systems an nahezu jeden Cloud-Dienst, entweder zum Hochladen von historischen Daten zu Analysediensten, Telemetrie mittels MQTT, Zustellung von Alarmen an Alarm-Dienste oder die Steuerung von Teilaspekten des Gebäudes über einen Cloud-Dienst (z.B. Zeitschaltung über Web-Kalender oder Buchungssystem). Es können aber auch Informationen aus dem Internet verarbeitet werden, wie z.B. Wetterdaten für eine Vorhersage-basierte Steuerung. Schließlich können mit dem JavaScript-Kernel auch serielle Protokolle für nicht-standardisierte Geräte implementiert werden.

Dynamische Grafikseiten

Die Konfigurationsseiten können aus mehreren dynamischen, grafischen Controls bestehen, die den aktuellen Status in Echtzeit wiedergeben. Ebenfalls ist es möglich, auf dezentrale Zeitpläne, Alarm Server oder Trends zuzugreifen. Die grafischen Projekte werden mit dem kostenlosen L‑VIS/ L‑WEB Configurator entworfen. Kundenspezifische Grafikseiten können ohne Kenntnisse in HTML oder Java erstellt werden. Dynamische Informationen werden mittels Zahlen- oder Textfeldern, wechselnden Symbolen, Balkendiagrammen, Trendansichten, Alarm- und Eventlisten oder Schedule Controls dargestellt. Der L‑VIS/ L‑WEB Configurator unterstützt die Verwendung aller gängigen Pixel-Grafikformate (GIF, JPG, BMP, TIFF, PNG, APNG, MNG, ICO), SVG-Vektor-Grafiken sowie Alpha-Blending.

Wiedergabe von Multimedia-Inhalten

Das L-VIS Touch Panel unterstützt eine große Zahl unterschiedlicher Audio-/Videoformate. Die Wiedergabe von Stereo-Audiodateien oder Streams (z. B. Webradio) wird über Aktionsobjekte gestartet oder gestoppt. Die Wiedergabe von Videodateien oder Streams (z.B. von Webcams) wird über sogenannte Webcam-Controls realisiert.

Integration mit L-STUDIO

L-VIS Touch Panels lassen sich nahtlos in die L-Studio Plattform integrieren. Auf Knopfdruck können für die Panels passende Projekte erstellt und in die Geräte geladen werden. Dies reduziert den Engineeringaufwand für die Visualisierung bei einer großen Zahl an Panels erheblich.

Kommunikation und Datenpunkte

Die L‑VIS Touch Panels bieten nun die Integration in beide Gebäudenetzwerke LonMark und BACnet an. Darüber hinaus lassen sich die Touch Panels in eine Modbus-Kommunikation entweder als Master oder Slave einbinden. Dazu steht einerseits exklusiv Modbus TCP, andererseits Modbus RTU über RS‑485 zur Verfügung.

Die L‑VIS Touch Panels können mit LonMark-Systemen über IP‑852 (Ethernet/IP) oder dem TP/ FT‑10 Kanal kommunizieren. Das integrierte Remote-Netzwerk-Interface (Ethernet/ IP) bietet einen Fernzugriff auf den TP/ FT‑10 Kanal für Service und Wartungszwecke. Ein BACnet-Netzwerk wird über BACnet/IP, BACnet/SC oder BACnet MS/TP angebunden. Die L‑VIS Touch Panel erfüllen das B‑BC Profil (BACnet Building Controller) und sind als BACnet Building Controller (B-BC) BTL-zertifiziert. Die L‑VIS Touch Panel enthalten einen BACnet/ IP, BACnet/SC Router und können als BBMD (BACnet Broadcast Management Device) konfiguriert werden.

Mit Mathematikobjekten können beliebige Berechnungen mit allen Datenpunkten durchgeführt werden.

Die L‑VIS Touch Panels verfügen über zwei Ethernet-Ports. Diese können entweder über den internen Switch miteinander verbunden werden oder es wird jeder der Ports in ein separates IP-Netzwerk konfiguriert.

Werden die Ethernet-Ports für zwei separate IP‑Netze konfiguriert, so kann beispielsweise ein Port an ein WAN (Wide Area Network) angeschlossen werden, um darüber gesichert (HTTPS) zu kommunizieren, während der zweite Port in ein ungesichertes Netzwerk (Gebäude-LAN) konfiguriert wird, wo die typischen Protokolle der Gebäudeautomation ablaufen (BACnet/IP, LON/IP, Modbus TCP usw.). Natürlich verfügen diese Geräte auch über eine eingebaute Firewall, um Protokolle auf den entsprechenden Ports zu isolieren.

Mit dem internen Ethernet-Switch lassen sich Linientopologien (Daisy Chaining) mit bis zu 20 Geräten aufbauen, die die Kosten für den Netzwerkaufbau reduzieren. Zusätzlich ist der Aufbau einer redundanten Ethernet-Vernetzung möglich (Ringtopologie), mit der die Zuverlässigkeit erhöht wird. Die redundante Ethernet-Vernetzung wird durch das „Rapid Spanning Tree Protocol“ (RSTP) ermöglicht, welches von den meisten verwaltbaren (managed) Switches unterstützt wird.

L‑VIS Touch Panels bieten umfassende AST™-Funktionen (Alarming, Scheduling und Trending) und lassen sich nahtlos in das L‑WEB Gebäudemanagementsystem integrieren.

Leistungsmerkmale

• Hochauflösendes TFT Touch Display mit dimmbarer Hintergrundbeleuchtung
• Rahmenlose Glasfront und kapazitiver Touch
• Wandeinbau mittels Einbaurahmen
• Speichert kundenspezifische Grafikseiten
• Visualisierung der kundenspezifischen Grafikseiten über integriertes Touch Panel, LWEB‑900 (Gebäudemanagement) und LWEB‑802/ 803
• Gerätekonfiguration und Grafikseitenerstellung mit dem kostenlosen L‑VIS/L‑WEB Configurator
• Unterstützt alle gängigen Pixel-Grafikformate wie GIF, JPG, BMP, TIFF, PNG, APNG, MNG, ICO
• Unterstützt SVG-Vektor-Grafiken
• Unterstützt Alpha-Blending
• Untertützt gängige Fonts wie TrueType, Type-1, BDF, PCF und OTF
• Unterstützt Unicode-Text und bidirektionale Schriftsysteme
• Integrierter OPC UA und OPC XML‑DA Server
• Integrierter OPC XML‑DA Client
• Dual Ethernet/ IP Schnittstelle
• Alarming, Scheduling und Trending (AST™)
• Unterstützt Node.js zur einfachen IoT Integration (e.g. Google Kalender, MQTT, Alexa & Friends, Multimedia Equipment,…)
• Ereignisgesteuerte E-Mail-Benachrichtigung
• Mathematikobjekte zur Ausführung mathematischer Funktionen mit Datenpunkten
• Konform zum CEA‑709, CEA‑852 und ISO/IEC 14908 Standard (LonMark-System)
• Unterstützt CEA‑709 TP/ FT‑10 oder IP‑852 (Ethernet/IP)
• Unterstützt dynamische und statische NVs
• Unterstützt benutzerdefinierte NVs (UNVTs) und Configuration Properties (SCPTs, UCPTs)
• Remote Network Interface (RNI) mit 2 MNI-Geräten
• Konform zum ANSI/ ASHRAE 135‑2012 und ISO 16484‑5:2012 Standard
• Unterstützt BACnet MS/ TP, BACnet/IP und BACnet/SC
• BACnet-Client-Funktionen (Write Property, Read Property, COV Subscription)
• BACnet-Client-Konfiguration mit PC-Konfigurationssoftware (Scan und EDE-Import)
• B-BC (BACnet Building Controller), BTL-zertifiziert
• Integrierter Router zwischen BACnet/ IP, BACnet/SC und BACnet MS/ TP
• BBMD (BACnet Broadcast Management Device)
• Modbus TCP und Modbus RTU/ASCII (Master oder Slave)
• Integrierter Webserver zur Gerätekonfiguration und zum Datenpunkt-Monitoring
• Integrierter Browser zur Anzeige einfacher Webseiten
• Zugriff auf Netzwerkstatistikdaten
• Konfiguration über Ethernet/IP oder TP/ FT‑10
• Wiedergabe von Audiodateien und Streams
• Unterstützt WLAN mit der Schnittstelle LWLAN‑800
• Unterstützt LTE mit der Schnittstelle LTE‑800
• Integrierte Echtzeituhr (10 Tage Gangreserve)
• Versorgung über PoE Class 4 möglich (IEEE 802.3af)
• Unterstützt VPN
