LIOB-55x I/O Module BACnet/IP

Die LIOB-55x I/O Module kommunizieren über Ethernet/‌IP im BACnet/‌IP- und BACnet/SC-Netzwerk. Sie erfüllen das BACnet Building Controller Profil (B-BC) und stellen ihre I/O Datenpunkte entweder über BACnet-Server-Objekte zur Verfügung oder die L-IOB Module holen sich aktiv die Datenpunktwerte per BACnet Client Maps von einem BACnet-Server.

Gemäß dem B-BC Profil unterstützen die LIOB-55x Module auch BACnet Alarming, Scheduling und Trending. Sie sind BTL-getestet und WSPcert-zertifiziert.

Kommunikation

LIOB-55x I/O Module verfügen auf der Ethernet-Seite über zwei 100Base‑T Ethernet-Ports mit integriertem Ethernet-Switch. Damit lassen sich daisy-chained Linientopologien mit bis zu 20 Geräten bauen, die die Kosten für den Netzwerkaufbau reduzieren. Weiters ist der Aufbau einer redundanten Ethernet-Vernetzung möglich (Ringtopologien), mit der die Zuverlässigkeit erhöht wird. Die redundante Ethernet-Vernetzung wird durch das „Rapid Spanning Tree Protocol“ (RSTP) ermöglicht, welches von den meisten verwaltbaren (managed) Switches unterstützt wird.

Die LIOB-55x Module verfügen über ein Web-Interface, um den Gerätestatus abzufragen, Datenpunkte des Moduls anzuzeigen oder zu verstellen. Zusätzlich zu den BACnet-Server-Objekten stellen die L-IOB Module die I/O Datenpunkte auch über den eingebauten OPC XML-DA Server bereit. Auf das lokale Display kann über VNC zugegriffen werden.

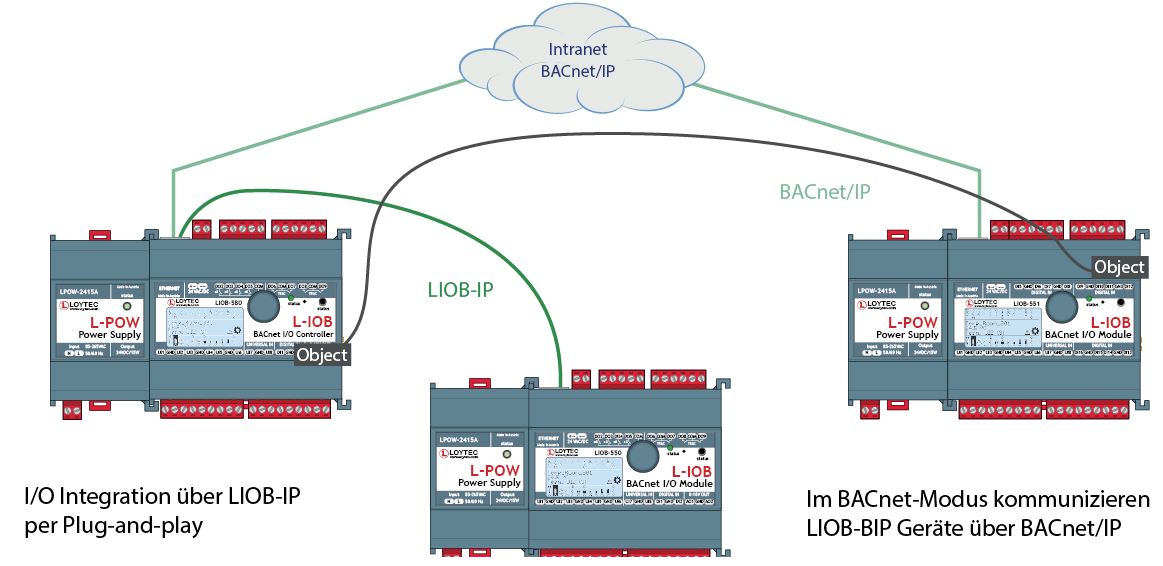

LIOB-IP Modus

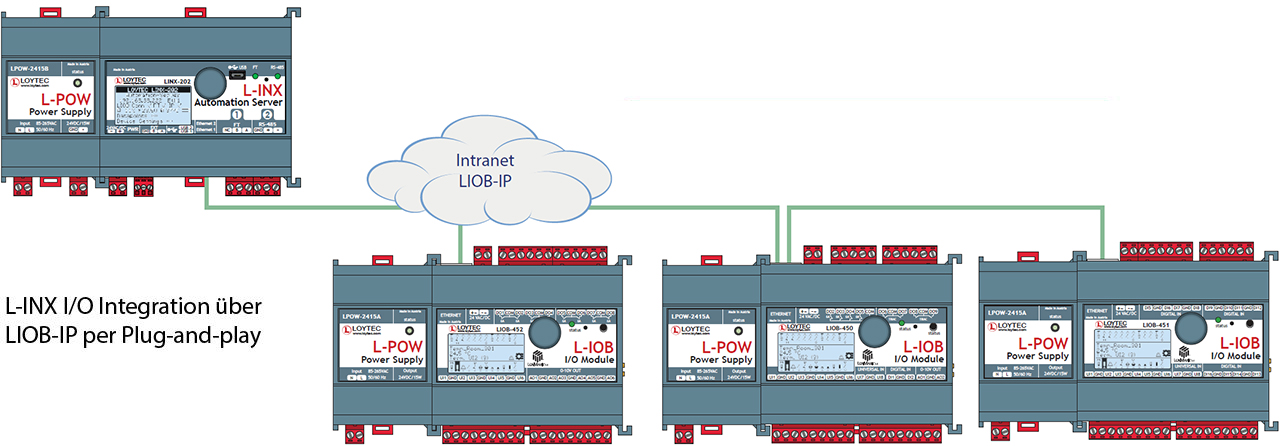

Die LIOB‑55x Module können über die lokale Bedienung in den LIOB‑IP Modus geschaltet werden. Im LIOB‑IP Modus erweitern die LIOB‑55x Module L‑INX Automation Server, L‑ROC Room Controller, L-IOB I/O Controller und LIOB-AIR I/O Controller um physikalische Ein- und Ausgänge per Plug-and-play.

Lokale Bedienung

Alle L‑IOB I/O Module verfügen über ein LCD-Display (128x64) mit Hinter­grund­beleuchtung und Dreh-/Drückknopf (Jog-Dial) zur lokalen Bedienung. Geräte- und Datenpunktinformationen werden in Klartext und über Symbole dargestellt.

Leistungsmerkmale

• I/O Modul mit physikalischen Ein- und Ausgängen
• Dual Ethernet/IP Schnittstelle
• BACnet-Objekte zur Integration in BACnet/IP-, BACnet/SC-Netzwerke
• BACnet Client Maps zum Zugriff auf BACnet-Server-Objekte
• Handbedienung über Dreh-/Drückknopf (Jog-Dial) oder VNC Client
• 128x64-Grafik-Display mit Hintergrundbeleuchtung
• Lokale Anzeige von Geräte- und Datenpunktinformationen in Klartext und über Symbole
• Integrierter Webserver zur Gerätekonfiguration und zum Datenpunkt-Monitoring
• Konform zum ANSI/ASHRAE 135‑2012 und ISO 16484‑5:2012 Standard
• B-BC (BACnet Building Controller), BTL-zertifiziert
• Unterstützt BACnet Alarming, Scheduling und Trending
• Anschluss an L‑INX Automation Server, L‑ROC Room Controller, LIOB‑58x und LIOB-AIR I/O Controller über LIOB‑IP
• Automatische Einbindung in L‑INX, L‑ROC, LIOB‑58x und LIOB-AIR
• Einfacher Geräteaustausch ohne Software-Tool
• Eingebauter OPC XML‑DA und OPC UA Server
• Mathematikobjekte zur Ausführung mathematischer Funktionen mit Datenpunkten

LIOB-55x I/O Module BACnet/IP Produkte
LIOB-550
	LIOB-BIP I/O Modul: 8 UI, 2 DI, 2 AO, 8 DO (4 x Relais 6 A, 4 x Triac 1 A)
	Preis anfragen Dokumentation und Software
	3D-Ansicht
LIOB-551
	LIOB-BIP I/O Modul: 8 UI, 12 DI
	Preis anfragen Dokumentation und Software
	3D-Ansicht
LIOB-552
	LIOB-BIP I/O Modul: 6 UI, 6 AO, 8 DO (8 x Relais 6 A)
	Preis anfragen Dokumentation und Software
	3D-Ansicht
LIOB-553
	LIOB-BIP I/O Modul: 6 UI, 6 AO, 5 DO (4 x Relais 16 A, 1 x Relais 6 A)
	Preis anfragen Dokumentation und Software
	3D-Ansicht
LIOB-554
	LIOB-BIP I/O Modul: 7 UI, 4 AO, 7 DO (5 x Relais 6 A, 2 x Triac 1 A), 1 Drucksensor
	Preis anfragen Dokumentation und Software
	3D-Ansicht
LIOB-560
	LIOB-BIP I/O Modul: 20 Universelle I/O (IO)
	Preis anfragen Dokumentation und Software
	3D-Ansicht
LIOB-562
	LIOB-BIP I/O Modul: 40 Universelle I/O (12 mit optionalem 4-20mA Stromausgang)
	Preis anfragen Dokumentation und Software
	3D-Ansicht
LPOW-2415A
	LIOB-Connect Netzgerät, 24 VDC, 15 W
	Preis anfragen Dokumentation und Software
	3D-Ansicht
LPOW-2415B
	Netzgerät mit externem Spannungsausgang 24 VDC, 15 W
	Preis anfragen Dokumentation und Software
	3D-Ansicht
L-TEMP2
	Externer Temperatursensor (NTC10K) für L-IOB Universal-Eingänge
	Preis anfragen Dokumentation und Software
