LGATE-902: Universal Gateway

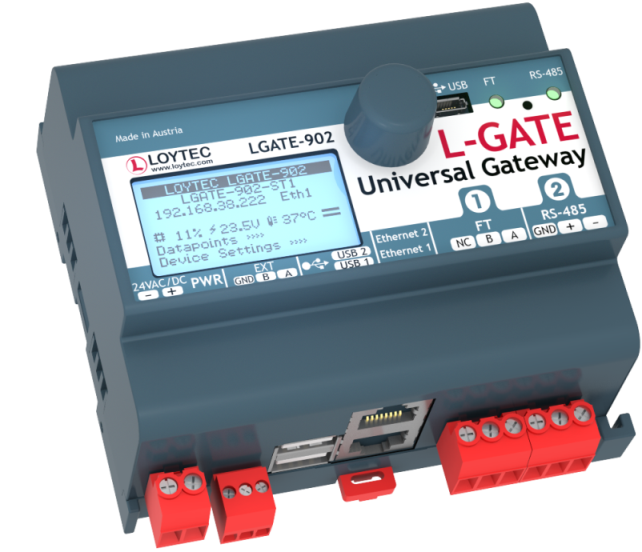

Das L-GATE Gateway LGATE‑902 ist ein leistungsstarkes Gateway mit integrierter, grafischer Visualisierung, das gleichzeitig CEA‑709 (LonMark-Systeme), BACnet, KNX, Modbus und M-Bus integriert. Ein LCD-Display (128x64) mit Hinter­grund­beleuchtung und Dreh-/Drückknopf (Jog-Dial) dient zur lokalen Bedienung. Geräte- und Daten­punkt­informationen werden in Klartext und über Symbole dargestellt.

Die Aufschaltung im LonMark-System erfolgt über den IP-852 (Ethernet/‌IP) oder TP/‌FT-10 Kanal. LGATE‑902 verfügt über ein integriertes Remote Network Interface (RNI), um über Ethernet/‌IP einen Zugriff auf den TP/‌FT‑10 Kanal herzustellen. Die BACnet-Aufschaltung erfolgt über BACnet/‌IP, BACnet/SC oder BACNet MS/‌TP. LGATE‑902 ist als BACnet Building Controller (B-BC) BTL-zertifiziert und kann als BBMD konfiguriert werden.

Weiters verfügt das L-GATE Gateway über Schnittstellen zur direkten Ein­bin­dung von KNXnet/‌IP und Modbus (RTU/ASCII, TCP, Master oder Slave). M-Bus-Geräte oder KNX TP1 Teilnehmer werden optional über externe Schnittstellen­module ein­ge­bunden.

Über den eingebauten Webserver können sämtliche Technologie­daten­punkte betrachtet und verändert werden. Die Gateway-Funktionalität erlaubt den Daten­austausch zwischen allen verfügbaren Kommunikations­technologien. Realisiert wird dies mit Connections, über die Datenpunkte verschiedenster Technologien verbunden werden. Dabei wird zwischen Lokalen Connections (Verbindungen auf dem L-GATE) und Globalen Connections (netz­werk­weiter Datenaustausch) unterschieden. L-GATE unterstützt das automatisierte Anlegen von Connections, was den Engineering-Aufwand beim Einrichten der Gateway-Funktionalität erheblich reduziert (Smart Auto-Connect™). Mit Mathematikobjekten können beliebige Berechnungen mit allen Datenpunkten durchgeführt werden, um das Ergebnis auf Ausgangsdatenpunkte abzubilden. Technologiedatenpunkte werden zusätzlich automatisch als OPC-Tags über den integrierten OPC-Server (OPC XML-DA, OPC UA) bereitgestellt.

Auf der Ethernet-Seite verfügt das L-GATE Gateway über zwei 100Base‑T Ethernet-Ports. Diese können entweder über den internen Switch miteinander verbunden werden oder es wird jeder der Ports in ein separates IP-Netzwerk konfiguriert.

Werden die Ethernet-Ports für zwei separate IP‑Netze konfiguriert, so kann beispielsweise ein Port an ein WAN (Wide Area Network) angeschlossen werden, um darüber gesichert (HTTPS) zu kommunizieren, während der zweite Port in ein ungesichertes Netzwerk (Gebäude-LAN) konfiguriert wird, wo die typischen Protokolle der Gebäudeautomation ablaufen (BACnet/‌IP, LON/‌IP, Modbus TCP usw.). Natürlich verfügen diese Geräte auch über eine eingebaute Firewall, um Protokolle auf den entsprechenden Ports zu isolieren. Die eingebaute VPNFunktion ermöglicht das einfache Aufsetzen einer VPN-Umgebung und die sichere Einbindung von Liegenschaften. Mit dem LTE-800 Interface können Liegenschaften auch per Mobilfunk angebunden werden.

Mit dem internen Ethernet-Switch lassen sich Linientopologien (Daisy Chaining) mit bis zu 20 Geräten aufbauen, die die Kosten für den Netzwerkaufbau reduzieren. Zusätzlich ist der Aufbau einer redundanten Ethernet-Vernetzung möglich (Ringtopologie), mit der die Zuverlässigkeit erhöht wird. Die redundante Ethernet-Vernetzung wird durch das „Rapid Spanning Tree Protocol“ (RSTP) ermöglicht, welches von den meisten verwaltbaren (managed) Switches unterstützt wird.

L-GATE Gateways bieten AST™-Funktionen (Alarming, Scheduling und Trending) und E-Mail-Benachrichtigung und lassen sich nahtlos in das L-WEB Gebäude­manage­ment­system integrieren.

IoT Integration

Die IoT-Funktion (Node.js) ermöglicht die Anbindung des Systems an nahezu jeden Cloud-Dienst, entweder zum Hochladen von historischen Daten zu Analysediensten, Zustellung von Alarmen an Alarm-Dienste oder die Steuerung von Teilaspekten des Gebäudes über einen Cloud-Dienst (z.B. Zeitschaltung über Web-Kalender oder Buchungssystem). Es können aber auch Informationen aus dem Internet verarbeitet werden, wie z.B. Wetterdaten für eine Vorhersagebasierte Steuerung. Schließlich können mit dem JavaScript-Kernel auch serielle Protokolle für nicht-standardisierte Geräte in einer Primäranlage implementiert werden.

Leistungsmerkmale

• Universales Gateway für BACnet, LonMark-Systeme, KNX, Modbus, M‑Bus und EnOcean
• Konform zum ANSI/‌ASHRAE–135-2012 und ISO 16484-5:2012 Standard
• B-BC (BACnet Building Controller) Profil
• Unterstützt BBMD (BACnet Broadcast Management Device)
• Unterstützt BACnet MS/ TP, BACnet/ IP oder BACnet/SC
• BACnet-Client-Funktionen (Write Property, Read Property, COV Subscription)
• BACnet-Client-Konfiguration mit PC-Konfigurationssoftware (Scan und EDE-Import)
• Konform zum CEA‑709, CEA‑852 und ISO/‌IEC 14908 Standard (LonMark-System)
• Unterstützt TP/‌FT-10 oder IP-852 (Ethernet/‌IP)
• Unterstützt dynamische und statische NVs
• Unterstützt benutzerdefinierte NVs (UNVTs) und Configuration Properties (SCPTs, UCPTs)
• Remote Network Interface (RNI) mit 2 MNI-Geräten
• Anbindung an KNX/‌IP direkt, KNX TP1 über LKNX‑300 Interface
• M-Bus Master nach EN 13757-3, Anschluss über M-Bus-Pegelwandler (L‑MBUS20 oder L‑MBUS80)
• Modbus TCP und Modbus RTU/ASCII (Master oder Slave)
• Automatisches Anlegen von Local Connections (Smart Auto-Connect™)
• Mathematikobjekte zur Ausführung mathematischer Funktionen mit Datenpunkten
• Automatisches Abbilden von Netzwerkvariablen auf BACnet-Objekte gem. CEN/‌TS 15231:2005
• Alarming, Scheduling und Trending (AST™)
• Unterstützt Node.js zur einfachen IoT Integration (e.g. Google
  Kalender, Alexa & Friends, Multimedia Equipment,…)
• Ereignisgesteuerte E-Mail-Benachrichtigung
• Speichert kundenspezifische Grafikseiten
• Visualisierung der kundenspezifischen Grafikseiten über LWEB‑900 und LWEB‑802/‌803
• Integrierter OPC XML-DA und OPC UA Server
• Dual Ethernet (geswitched oder separiert)
• Zugriff auf Netzwerkstatistikdaten
• Integrierter Webserver zur Gerätekonfiguration und zum Datenpunkt-Monitoring
• Lokale Bedienung über Dreh-/Drückknopf und VNC-Client
• Lokale Anzeige von Geräte- und Datenpunktinformationen
• 128x64-Grafik-Display mit Hintergrundbeleuchtung
• Konfiguration über Ethernet/‌IP oder TP/‌FT-10
• Einbindung drahtloser EnOcean-Geräte via LENO‑80x Schnittstelle
• Unterstützt WLAN mit der Schnittstelle LWLAN-800
• Unterstützt SMI mit der Schnittstelle LSMI-804
• Unterstützt MP-Bus mit der Schnittstelle LMPBUS-804
• Unterstützt LTE mit der Schnittstelle LTE‑800
• Speicherung benutzerdefinierter Projektdokumentation auf dem Gerät
