Die LDALI-PWR2-U und LDALI-PWR4-U sind DALI-2-Spannungsversorgungen zum Betrieb von zwei oder vier DALI-Kanälen. Pro Kanal liefern die Geräte einen garantieren Nennstrom von 116 mA zur Versorgung von DALI-Geräten.
Wenn ein DALI-Kanal mehr als 116 mA Strom benötigt, dürfen bis zu zwei DALI-Ausgänge parallel verschaltet werden. Der garantierte Strom auf einem DALI-Segment beträgt dann 232 mA (maximaler Nennstrom 250 mA).
Installation
Das DALI-Signal entspricht nicht der Kategorie SELV (Safety Extra Low Voltage, Schutzkleinspannung). Es gelten deshalb die Installationsvorschriften für Niederspannung. Die DALI-Leitung darf eine maximale Länge von 300 m (bei 1,5 mm² Leitungsquerschnitt) bzw. einen Spannungsabfall von 2 V nicht überschreiten.
Netzanschluss
Die Stromversorgung wird mit 85-240 V AC 50/60 Hz betrieben. Die Spannungsversorgungen verfügen über eine Anlaufstrombegrenzung.
DALI-Ausgänge
Die DALI-Ausgänge mit 18 V (11 V – 20,5 V) und 116 mA sind zur Netzspannung verstärkt isoliert. Die Ausgänge sind kurzschlussfest und schalten bei thermischer Überlast ab. In diesem Fall erlischt die DALI-Kontrollleuchte.
LDALI-PWR2-U und LDALI-PWR4-U sind DALI-2 zertifiziert.
LDALI-PWR2-U / LDALI-PWR4-U Spannungsversorgung Produkte | |

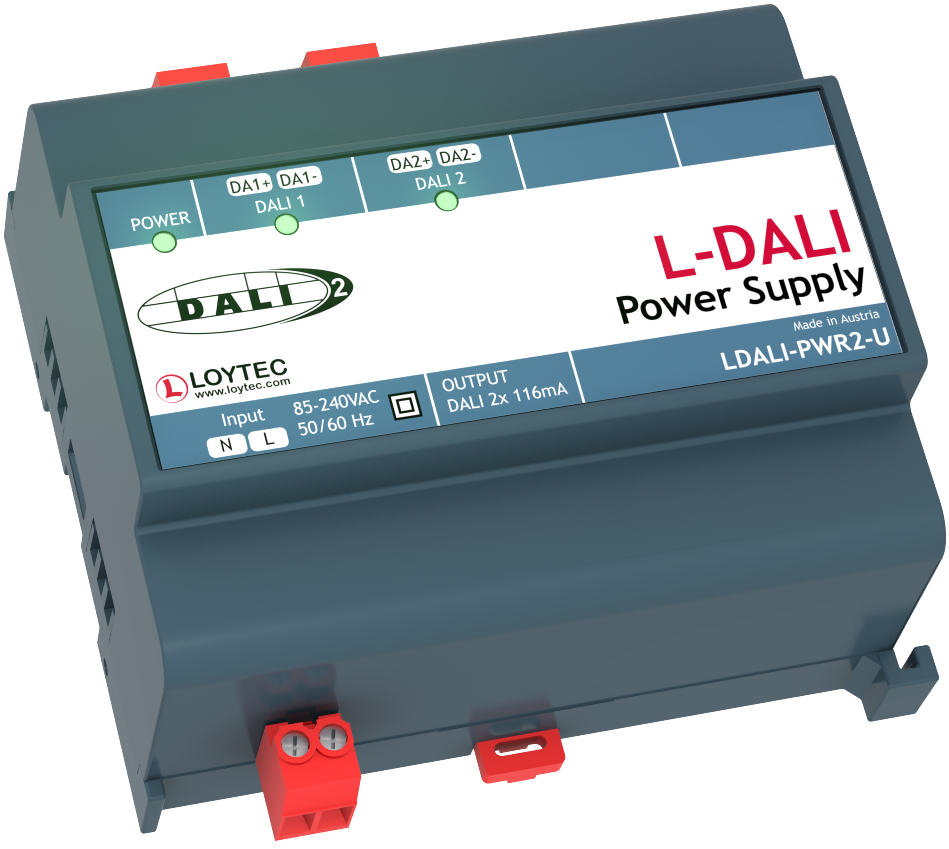

LDALI-PWR2-U | |
| DALI-2-Spannungsversorgung, 85-240 V, 50/60 Hz, Ausgang: 2 x 16 VDC, 116 mA (DALI Bus) |
 Preis anfragen Dokumentation und Software | |
 3D-Ansicht | |
1a3fb79ef58a4f3ea0a0dbbab4c9c681 | |

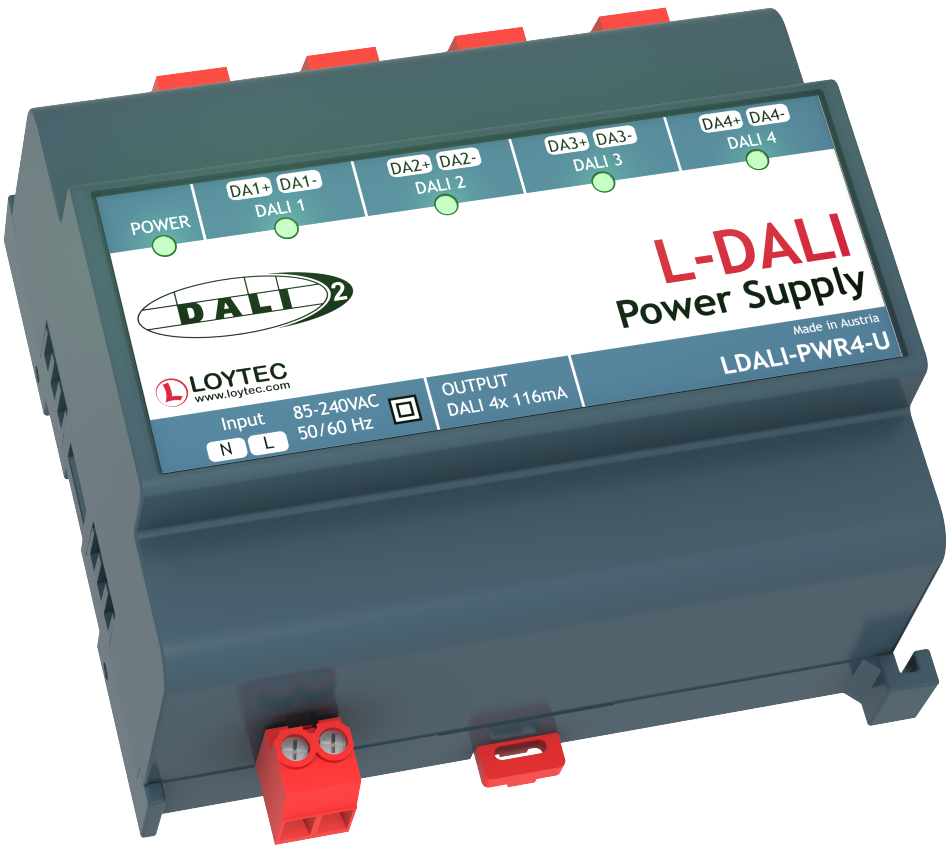

LDALI-PWR4-U | |
| DALI-2-Spannungsversorgung, 85-240 V, 50/60 Hz, Ausgang: 4 x 16 VDC, 116 mA (DALI-Bus) |
| Preis anfragen Dokumentation und Software | |
| 3D-Ansicht | |
9445d5b1dc52489ba19c592e7706714e | |
