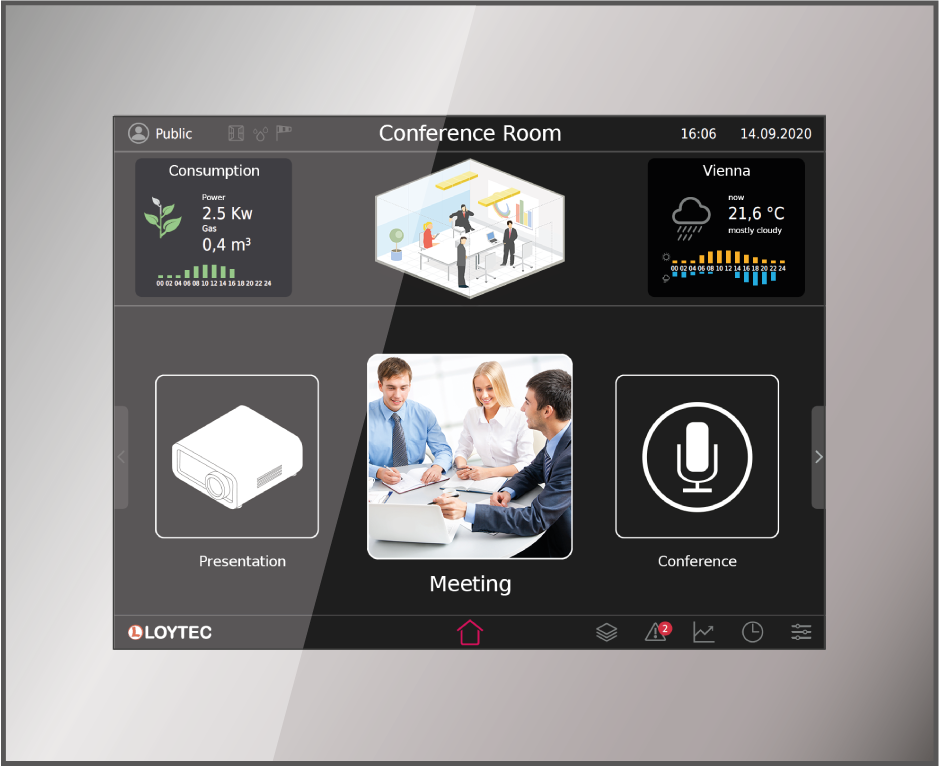

L-VIS 触控显示器 - BACnet, LonMark及Modbus 网络 (LVISx-32Gx)

适用LonMark、BACnet及Modbus系统的L-VIS触控屏幕，适合各种不同楼宇自动化应用的可视化与操作功能。L-VIS触控屏幕，让楼宇系统可视化，房间控制可使用于医院日常运作、独立房间、会议室或接待区域。完整的可定制化用户屏幕，能够呈现动态页面及提供简易浏览功能。L-VIS触控屏幕使用极低耗电的嵌入式控制器平台与操作系统，能有效抵挡因电源中断(Outage)而重开机后所产生的问题与阻挡病毒威胁。

L-VIS以其不受岁月影响的设计、现在与过去架构的和谐集成与人性化设计，加强用户的印象。浅盘式安装深度与低电力热损耗，使L-VIS几乎能安装在所有地点。

不同尺寸

LVIS7-32Gx

• 7“ 触控屏幕, 1024 x 600
• 玻璃面板无外框，电容式触控

LVIS12-32Gx

• 12,1“ 触控屏幕, 1024 x 768
• 玻璃面板无外框，电容式触控

LVIS15-32Gx

• 15“ 触控屏幕, 1024 x 768
• 玻璃面板无外框，电容式触控

物联网集成

物联网功能（Node.js）可以让系统连接到几乎所有的云端服务，用于将历史 数据上传到分析性服务、远测的MQTT协议、向报警处理服务发送报警讯息 或经由云端服务（例如，根据网络日历或预订系统所作的排程），操作部分 的控制系统。对于预测性控制中的因特网信息，例如气象信息等，也可进行 处理。最后，JavaScript 核心也允许将串行化协议运用在非标准设备上。

动态图形页面

图形页面可以包括多个动态图形控件，可以实时显示目前机房的状态。此 外，也可以访问各个分散的排程表，报警服务器或趋势。图形项目设计以 L-VIS/L-WEB 免费配置工具即可进行，并无需事先具备任何 HTML 或 Java 知识，即可建立用户特定图形页面。动态信息则可通过数值或文本控件、 变更符号、柱状图、趋势视图、报警以及事件列表或排程表控制，而予显 示。L-VIS/L-WEB 配置工具允许使用大部分的像素图形格式(GIF, JPG, BMP, TIFF, PNG，MNG，ICO) 或向量图形格式（SVG）以及 alpha 混合。

音频文档和串流的播放

L-VIS 触控显示屏幕支持立体声 MP3、WAV 及 MP3 串流（例如: 网络收音 机）的播放。播放将由相对应的动作对象予以启动或停止。动作对象可链接 到可用的音频文档或 MP3 串流的 URL。通过L WEB-802 或 LWEB-803 进行 播放时，将会在本地客户端上执行

自动生成页面

页面，包括数据点名称及数值、报警视图、排程、或趋势，均可以 L-VIS/LWEB 配置工具来予自動建立。这样可以显著减少工程时间和成本。

连线和数据点

L-VIS 触控显示屏幕支持连线至 LonMark 系统及 BACnet 网络。此外，触 控显示屏幕无论作为主控或从属均可供 Modbus 通信。为此，仅只支持 Modbus TCP，至于 Modbus RTU 则可通过 RS-485 端子通信。
L-VIS 触控显示屏幕可通过 IP-852 （以太网络/IP）或 TP/FT-10 信道与 LonMark 系统进行通信。集成式的远端网络界面（以太网络/IP）提供远程 访问 TP/FT-10 信道以为配置、服务和维护之用。
另外，L-VIS 触控显示屏幕通过以太网络/IP，可提供 Modbus TCP 的连接。
BACnet 网络乃是通过 BACnet/IP 或 BACnet MS/TP 连接的。L-VIS 触控显 示屏幕采用 BACnet 楼宇控制器（B-BC）规范, 也都经过 BTL 测试及认证。
它们包括全功能内置的 BACnet/IP 至 MS/TP 路由器，并具 BBMD（BACnet 广播管理装置）及从属代理功能。
数学对象可使用装置上可用数据点以计算任何公式。所得到的数据点数值随 后即可显示于网页上，或通过输出网络变量予以提供。网络变量将自动匹配 至可通过网络服务访问的 OPC 数据点。
L-VIS 装置配备有两个以太网络接口。它们可被配置为以内部交换器互连的 两个接口，也可配置为每个接口分别在各自的 IP 网络中。
若双以太网络接口配置为两个各别的 IP 网络，其一可以连接到，例如: WAN（广域网络），并启用网络安全（HTTPS），其二则可连接到不安全的 网络（LAN），以提供标准的楼宇自动化协议，如: BACnet/IP、LON/IP 或 Modbus TCP 之用。这些装置当然也具有防火墙功能，可以针对特定的协议 或服务，在不同接口之间予以隔离。
利用内部交换器，可以建立多达 20 个装置的菊花链网络拓扑，从而降低网络 安装的成本。该IP 交换器也容许设立备援以太网络（环状拓扑），从而提高 网络可靠性。备援以太网络乃是以快速生成树协议(RSTP) 驱动，且为多数网 管型交换器所支持。
L-VIS 装置提供全功能的 AST™ （报警、排程以及趋势），并可以完美融入 L-WEB 楼宇管理系统。

功能

教程

L-VIS 7.2 版本功能

此视频介绍了L-VIS 7.2版本的一些功能。

如何建立排程 （CEA-709）[A001]

本教程描述如何使用 L-VIS Configurator 设置工具，在 L-VIS 触控屏幕上建立排程。

如何建立日历，包括例外日（CEA-709）[A002]

本教程描述如何使用 L-VIS Configurator 设置工具，在 L-VIS 触控屏幕上建立日历。

如何操作 L-INX 自动化服务器上网络接口的排程 [A004]

本教程描述如何使用 L-INX 自动化服务器的网页用户界面。

如何建立远程排程 （CEA-709）[A005]

本教程描述如何使用 NL220 LonWorks© Manager Configurator 设置工具，在 L-INX自动化服务器上建立远程排程。

如何建立警报 （CEA-709）[A006]

本教程描述如何使用 L-INX Configurator 设置工具，在 L-INX自动化服务器上建立警报。

如何使用电子邮件设置 [A007]

本教程描述如何使用 L-INX Configurator 设置工具，进行 L-INX自动化服务器的设置。

如何建立趋势对象 [A008]

本教程描述如何使用 L-INX Configurator 设置工具，在 L-INX自动化服务器上建立趋势对象。

如何建立静态网络变量 [B001]

本教程描述如何使用 L-INX Configurator 设置工具，在 L-INX自动化服务器上建立静态网络变量。

如何建立动态网络变量 [B002]

本教程介绍描述使用 NL220 LonWorks© Manager 设置工具，在 L-INX自动化服务器上建立动态网络变量。

如何藉由使用 LNS 扫瞄来建立网络变量 [B003]

本教程描述如何使用 L-INX Configurator 设置工具，在 L-INX自动化服务器上，经由 LNX 扫瞄来建立网络变量。

如何藉由使用网络扫瞄来建立网络变量 [B004]

本教程描述如何使用 L-INX Configurator 设置工具，在 L-INX 自动化服务器上，经由网络扫瞄来建立网络变量。

如何藉由使用 CSV 档案汇入来汇入网络变量 [B005]

本教程描述如何使用 L-INX Configurator 设置工具，在 L-INX自动化服务器上，经由 CSV 档案汇入来汇入网络变量。

如何汇入外部网络变量（LNS 扫瞄或网络扫瞄）[B006]

本教程描述如何使用 L-INX Configurator 设置工具，在 L-INX自动化服务器上汇入外部网络变量。

如何藉由使用筛选模板来建立网络变量 [B007]

本教程描述如何使用 L-INX Configurator 设置工具，在 L-INX 自动化服务器上，经由使用筛选模板来建立网络变量。

L-VIS / L-WEB Configurator - 如何使用文本控制 [V001]

L-VIS / L-WEB Configurator - 如何使用数字控制 [V002]

L-VIS / L-WEB Configurator - 如何使用排程 [V003]

L-VIS / L-WEB Configurator - 如何使用杆控制 [V004]

L-VIS / L-WEB Configurator - 如何建立简易的选单结构 [V005]

L-VIS / L-WEB Configurator - 如何使用自定义字体 [V006]

L-VIS / L-WEB Configurator - 如何建立数学对象 [V007]

L-VIS / L-WEB Configurator - 如何建立不同的动作 [V008]

L-VIS / L-WEB Configurator - 如何建立警报清单 [V009]

L-VIS / L-WEB Configurator - 如何建立数据记录 [V010]

L-VIS / L-WEB Configurator - 如何建立模板 [V011]

L-VIS / L-WEB Configurator - 如何建立模板(包含数据点) [V012]

L-VIS Tutorial: Reset to Factory Defaults - LVIS-3MEx [V013]

L-VIS Tutorial: Reset to Factory Defaults - LVIS-3Ex, LVIS-MEx [V014]

快速启动情境以建立 L-WEB 数据库 [W002]

本教程以 L-INX 自动化服务器设置方式为例，描述如何以 LWEB 服务器和 L-INX Configuratior Configurator 设置工具建立数据库。
