L-DALI: BACnet/DALI Controller

Die L‑DALI Controller sind Multifunktionsgeräte die Konstantlichtregelung, Jalousiesteuerung und Gateway-Funktion zwischen DALI-Systemen (Digital Addressable Lighting Interface) und BACnet- oder Modbus-Systeme vereinen. In Kombination mit AST™-Funktionen wie Alarming (Alarmmanagement), Scheduling (Zeitschalten) und Trending (Datenaufzeichnung) sind L‑DALI Controller die perfekte Lösung für DALI-Lichtsysteme und für die nahtlose DALI-Integration in ein BACnet- oder Modbus-Netzwerk.

DALI-Anbindung

IDie L-DALI Controller agieren in einem DALI-Netzwerk als Master und können mit DALI-2 Sensoren und Tastern (DALI-2 Input Devices/Eingabegeräte) im Multi-Master-Betrieb arbeiten. Je nach Hardwarevariante werden 1, 2 oder 4 unabhängige DALI-Kanäle unterstützt. Bis zu 64 DALI-Leuchten pro DALI-Kanal können individuell oder über 16 Gruppen angesteuert und überwacht werden. Alle Leuchten werden auf defekte Leuchtmittel und Vorschaltgeräte überprüft. Des Weiteren werden pro DALI-Kanal bis zu 16 DALI-2-Sensoren und bis zu 64 DALI-2-Taster unterstützt.

Eingebaute DALI-Spannungsversorgung

Alle L-DALI Modelle verfügen über ein Schaltnetzteil mit breitem Eingangsspannungsbereich. Sie können die DALI-Kanäle spannungsmäßig versorgen, wobei LDALI‑ME201‑U/LDALI‑ME202‑U einen garantierten Ausgangsstrom von 230 mA und der LDALI‑ME204‑U einen garantierten Ausgangsstrom von 116 mA bietet. Bei letzterem kann der Ausgangsstrom durch eine externe DALI-Spannungsversorgung auf 232 mA erhöht werden. Externe Spannungsversorgungen sind für bis zu vier DALI-Kanale verfügbar. Die interne DALI-Spannungsversorgung kann via Web-Interface oder LCD UI ein- und ausgeschaltet werden. Das Schaltnetzteil ermöglicht den Geräten Eingangsspannungen von 85 – 240 V AC, 50/60 Hz.

BACnet-Konnektivität

Die L‑DALI Controller kommunizieren im BACnet-Netzwerk über BACnet/IP, BACnet/SC oder BACnet MS/TP. Weiters bieten sie den Datenaustausch über Globale Connections (netzwerkweiter Datenaustausch) und umfassende AST™-Funktionen wie Alarming (Alarmmanagement), Scheduling (Zeitschalten) und Trending (Datenaufzeichnung) und lassen sich nahtlos in das L‑WEB Gebäudemanagementsystem integrieren. Die L‑DALI Controller sind außerdem mit zwei Ethernet-Ports mit integriertem Ethernet-Switch ausgestattet.

IoT Integration

Die IoT-Funktion (Node.js) ermöglicht die Anbindung des Systems an nahezu jeden Cloud-Dienst, entweder zum Hochladen von historischen Daten zu Analysediensten, Zustellung von Alarmen an Alarm-Dienste oder die Steuerung von Teilaspekten des Gebäudes über einen Cloud-Dienst (z.B. Zeitschaltung über Web-Kalender oder Buchungssystem). Es können aber auch Informationen aus dem Internet verarbeitet werden, wie z.B. Wetterdaten für eine Vorhersagebasierte Steuerung. Schließlich können mit dem JavaScript-Kernel auch serielle Protokolle für nicht-standardisierte Geräte implementiert werden.

Lokale Bedienung

Die L‑DALI Controller verfügen über ein LCD-Display (128x64) mit Hintergrundbeleuchtung und Dreh-/Drückknopf (Jog-Dial) zur lokalen Bedienung. Wartungsarbeiten (DALI-Geräteaustausch, Einbrennfunktion, usw.) können mittels der lokalen Bedienung durchgeführt werden.

Konstantlichtregelung

Die integrierte Konstantlichtregelung (Constant Light Controller) kann mit DALIGeräten und BACnet-Teilnehmern gleichermaßen umgehen. Unterschiedliche Lichtregelungsstrategien basierend auf Anwesenheit oder Lichtintensität werden hierbei unterstützt. Um die Konstantlichtregelung für beinahe alle Anwendungsfälle zu konfigurieren, stehen verschiedene Parameter zur Verfügung.

Konstantlichtregelung mit integrierter Jalousieautomatik

Ein höchstes Maß an Komfort und Energieeffizienz im Raum bietet die integrierte Jalousiesteuerung via SMI unter Verwendung der LSMI-804 Schnittstelle. Aktive Lamellensteuerung und -nachführung entsprechend dem Sonnenstand sorgt für einen effektiven Sonnen- und Blendschutz. Energieeffizienz wird durch die Verknüpfung der Raumbelegung mit der Lichtregelung und dem Sonnenschutz sichergestellt. Bei unbelegten Raumen werden die Jalousien automatisch, je nach den thermischen Erfordernissen, entweder geöffnet oder geschlossen. So lässt sich beispielsweise die Sonneneinstrahlung im Winter bei offenen Behängen zum Heizen verwenden. Im Sommer hingegen wird die Sonneneinstrahlung durch geschlossene Behänge verhindert, um die Kühllast zu reduzieren.

Jalousiesteuerung und Konstantlichtregelung können ebenfalls in einem Raum oder einem Bereich miteinander interagieren und gewährleisten so maximalen Komfort. Da beide Applikationen das Licht im Raum beeinflussen, führt dieser ganzheitliche Ansatz zu einem Optimum an Komfort und Energieeffizienz.

Zusätzlich zur Konstantlichtregelung und Jalousiesteuerung können beliebige mathematische Verknüpfungen zwischen allen am Gerät vorhandenen Datenpunkten erstellt werden.

Gerätekonfiguration über Tool oder Web-Interface

Die gesamte Konfiguration kann über das eingebaute Web-Interface vorgenommen werden, so dass die Inbetriebnahme und Wartung des DALI-Systems mit einem Webbrowser erfolgt. Alternativ kann die Konfiguration über ein komfortables Konfigurationstool vorgenommen werden.

EnOcean, OPC und Modbus

Drahtlose EnOcean Sensoren und Taster können mittels optionaler L‑ENO EnOcean Schnittstelle integriert werden. Bei Verwendung von L‑DALI mit einer bestehenden SCADA-Lösung können alle Laufzeitwerte und Parameter via BACnet, OPC UA oder OPC XML‑DA sowie Modbus TCP angesteuert werden. 5, 10 oder 15 Geräte können über Modbus RTU (RS-485) verbunden werden. Die tatsächliche Anzahl der unterstützten Geräte hängt von den aktivierten Lizenzen (LIC-MOD5, LIC-MOD10 oder beide) ab.

Erweiterte DALI-Funktionen

• DALI-Sensoren
  Für die Erfassung der Anwesenheit und Helligkeit unterstützt der L‑DALI die Einbindung von DALI-2-Multisensoren. Zur Auswahl stehen die Multisensoren LDALI-MS2-BT/MS3-BT/MS4-BT von LOYTEC so wie eine Reihe von DALI-2-Sensoren namhafter Hersteller. Für Asset Tracking in Bürogebäuden mit den LOYTEC Multisensoren (LDALI-MSx-BT) wird eine LIC-ASSET Lizenz benötigt.
• DALI-Taster
  Zur lokalen Bedienung können DALI-2-Taster-Koppler, wie der LDALI-BM2, DALI-2 Bedieneinheiten und IR-Fernbedienungen eingebunden werden und deren Funktion individuell konfiguriert werden. Neben der Ansteuerung der Beleuchtung über DALI (Dimmen, Szenenabruf, usw.) und Beschattung über SMI (hinauf-/hinunterfahren, usw.) können bei Tastendruck auch Kommandos ins Gebäudenetzwerk abgesetzt werden um Funktionen außerhalb der Beleuchtungssteuerung auszulösen. Das Feedback-Feature für Tasterinstanzen laut IEC 62386-332 wird unterstützt.
• DALI-Relaismodule
  Konventionelle Verbraucher im Stromnetz können über DALI mit Hilfe von DALI‑Relaismodulen, wie dem LDALI-RM5, LDALI-RM6 oder LDALI-RM8, angesteuert werden.
• DALI Farbsteuerung
  Der L-DALI kann DALI Leuchten mit Farbfunktionalität (DT8, color control) ansteuern. Sowohl Warm-/Kaltweißansteuerung („Tunable White“) als auch volle RGB-Farbsteuerung (RGBWAF und xy-coordinate) werden unterstützt. Die Lichtfarbe kann wahlweise über Szenen oder über die Applikationslogik verändert werden.
• Auto Burn-In von Leuchtstofflampen
  Bevor Leuchtstofflampen gedimmt werden dürfen, müssen sie etwa 100 Stunden lang mit 100 % Helligkeit betrieben werden. Dieser „Einbrennprozess“ kann am L‑DALI für jede Lampe aktiviert werden. Erst nach 100 Stunden Brenndauer können die Lampen gedimmt werden.
• Notbeleuchtungssysteme automatisch testen
  Im DALI Notbeleuchtungssystem basierend auf IEC 62386-202 kann der L‑DALI Controller zum Prüfen und Überwachen der Anlage eingesetzt werden. Die Ergebnisse werden in einem Log mitgeschrieben.
• Bereitstellung wichtiger Betriebsparameter
  Für höchste Transparenz im Lichtsystem kann L‑DALI für jede Lampe die Betriebsstunden und den hochgerechneten Energieverbrauch aufzeichnen.
• Einfacher DALI-Gerätetausch
  Defekte DALI-Vorschaltgeräte können einfach mittels Handbedienung direkt am L‑DALI Controller (LCD und Jog-Dial) oder über das Web-Interface ausgetauscht werden. Es ist dazu kein weiteres Software-Tool notwendig.

DALI nahtlos in BACnet- und Modbus-Netzwerke integriert

Die L‑DALI Controller bilden Informationen aus dem DALI-Netzwerk auf BACnet-Objekte ab, über die Vorschaltgeräte angesprochen und Betriebszustände angezeigt werden.

BACnet-Interface

Folgende BACnet-Server-Objekte werden unterstützt:

• Analog Output Objekte zur Steuerung von DALI-Leuchten, Gruppen und Kanälen
• Multi-State Output Objekte zur Szenensteuerung von DALI-Gruppen und Kanälen Analog Input Objekte zur Rückmeldung des aktuellen Dimmwerts von DALI-Leuchten, Gruppen und Kanälen
• Analog Input Objekte zur Bereitstellung von Statusinformationen von DALI-Gruppen und Kanälen
• Accumulator Objekte zur Bereitstellung des akkumulierten Energieverbrauchs von DALI-Gruppen und Kanälen
• Multi-State Output Objekte um Befehle an DALI-Vorschaltgeräte, Gruppen oder Kanäle zu erteilen (Start/Stop Notlichttest oder Einbrennfunktion, Wechsel der Farbtemperatur, etc.)
• Analog Input Objekte zur Bereitstellung des Batteriestatus von Notleuchten, Gruppen
• Analog Input Objekte zur Bereitstellung der von DALI-Lichtsensoren gemeldeten Helligkeitswerte
  (für LDALI-MS2 optional auch Temperatur und Luftfeuchtigkeit)
• Binary Input Objekte zur Bereitstellung der von DALI-Anwesenheitssensoren gemeldeten Belegtwerte
• Loop Objekte zur Bereitstellung von Konstantlichtreglerfunktionalität
• Binary Input Objekte zur Bereitstellung der Tasterinformation der unterstützten DALI-Taster
• Objekte zur Jalousiesteuerung

Sämtliche Datenpunkte werden über den Webserver in Baumstruktur angeboten und können über einen Webbrowser angezeigt und gesetzt werden.

Leistungsmerkmale

• DALI-Integration in BACnet-Netzwerke
• Bus tz 64 DALI-Geräte und 16 DALI-Gruppen pro DALI-Kanal
• Unterstützt bis zu 64 Input Devices je Kanal
• Unterstützt bis zu 16 DALI-Sensoren pro DALI-Kanal
• Unterstützt bis zu 64 DALI-Taster pro DALI-Kanal
• Integrierte, abschaltbare DALI-Spannungsversorgung
• Handbedienung über Dreh-/Drückknopf (Jog-Dial), lokale Anzeige von Geräte- und Datenpunktinformationen im Klartext und über Symbole
• 128x64-Grafik-Display mit Hintergrundbeleuchtung
• Eingebauter Webserver zur Gerätekonfiguration
• Testen und Zuordnen der DALI-Geräte über das Web-Interface
• DALI-Leuchten ohne zusätzliche Software-Tools mittels Grafik-Display und Dreh-/Drückknopf (wenn vorhanden) austauschbar
• Unterstützt das Ansteuern konventioneller Verbraucher im Stromnetz über LDALI-RM3, LDALI-RM4 oder LDALI-RM8 Relaismodule
• Integrierte Konstantlichtregelung
• Integrierte Jalousiesteuerung
• Unterstützt DALI-2 Geräte (Vorschaltgeräte und Eingabegeräte)
• DALI-2 zertifiziert (konform zu IEC 62386-101 und IEC 62386-103)
• Unterstützt DALI Farbsteuerung (DT8 „Tunable White“ & volle RGB-Farbsteuerung)
• Unterstützt das automatische „Einbrennen“ von Leuchstoffröhren
• Unterstützt ein zyklisches Testen von Notleuchten
• Integrierter DALI-Protokollanalysator
• Konform zum ANSI/ASHRAE 135‑2012 und ISO 16484‑5:2012 Standard
• Unterstützt BACnet MS/ TP, BACnet/ IP oder BACnet/SC
• B-BC (BACnet Building Controller), BTL-zertifiziert
• BACnet-Client-Funktionen (Write Property, Read Property, COV Subscription)
• Bietet Alarming, Scheduling und Trending (AST™) lokal oder integriert in L‑WEB (Gebäudemanagement)
• Unterstützt Node.js zur einfachen IoT Integration (e.g. Google Kalender, Alexa & Friends, Multimedia Equipment,…)
• Ereignisgesteuerte E-Mail-Benachrichtigung
• Unterstützt Local / Global Connections
• Speichert kundenspezifische Grafikseiten
• Visualisierung der kundenspezifischen Grafikseiten über LWEB‑900 (Gebäudemanagement), LWEB‑803 (Bedienen und Beobachten) oder LWEB‑802 (Webbrowser)
• Speicherung benutzerdefinierter Projektdokumentation auf dem Gerät
• Dual Ethernet/IP Schnittstelle
• Integrierter OPC XML‑DA und OPC UA Server
• Modbus TCP (Master oder Slave)
• Unterstützt SMI (Standard Motor Interface) mit LSMI-804
• Einbindung drahtloser EnOcean-Geräte via LENO‑80x Schnittstelle
• Unterstützt WLAN mit der Schnittstelle LWLAN‑800
• Unterstützt LTE mit der Schnittstelle LTE‑800
• Modbus RTU/ASCII für 5 Geräte (LIC-MOD5 erforderlich)
• Konfigurierbare Bluetooth-Beacons und -Dienste via LOYTEC Multisensoren (LDALI-MSx-BT): Navigation in Gebäuden, Asset Tracking (benötigt LIC-ASSET Lizenz) und Zugriff auf die LWEB-900 Raumbedienlösung

Tutorien

L-DALI 7.4 Release Tutorial - Features des neuen DALI Release

Dieses Video bietet einen Überblick zu den Aktualisierungen des neuen Release.

Features der L-INX 8.0 Release

In diesem Video werden einige Funktionen der neuen Firmware präsentiert.

L-DALI: BACnet/DALI Controller Produkte
LDALI-ME201-U
	BACnet/DALI Controller, 1 DALI-Kanal, integrierte DALI-Spannungsversorgung
	Preis anfragen Dokumentation und Software
	3D-Ansicht
LDALI-ME202-U
	BACnet/DALI Controller, 2 DALI-Kanäle, integrierte DALI-Spannungsversorgung
	Preis anfragen Dokumentation und Software
	3D-Ansicht
LDALI-ME204-U
	BACnet DALI Controller für 4 DALI-Kanäle, integrierte DALI-Spannungsversorgung
	Preis anfragen Dokumentation und Software
	3D-Ansicht
LIC-ASSET
	LIC-ASSET, Add-on Software License to activate asset tracking
	Preis anfragen
LIC-MOD5
	Lizenz zur Freischaltung von 5 Modbus Geräten (für LDALI-ME201-U, LDALI-ME202-U, LDALI-ME204-U)
	Preis anfragen Dokumentation und Software
LIC-MOD10
	Lizenz zur Freischaltung von 10 Modbus Geräten (für LDALI-ME201-U, LDALI-ME202-U, LDALI-ME204-U)
	Preis anfragen Dokumentation und Software
LDALI-PWR1-U
	DALI-Spannungsversorgung für einen DALI-Kanal, 50 mA
	Preis anfragen Dokumentation und Software
	3D-Ansicht
LDALI-PWR2-U
	DALI-2-Spannungsversorgung, 85-240 V, 50/60 Hz, Ausgang: 2 x 16 VDC, 116 mA (DALI Bus)
	Preis anfragen Dokumentation und Software
	3D-Ansicht
LDALI-PWR4-U
	DALI-2-Spannungsversorgung, 85-240 V, 50/60 Hz, Ausgang: 4 x 16 VDC, 116 mA (DALI-Bus)
	Preis anfragen Dokumentation und Software
	3D-Ansicht
LDALI-MS2-BT
	DALI-2 Multisensor (Anwesenheitserkennung, Helligkeitssensor, IR Empfänger, Temperatursensor, Luftfeuchtigkeit, 3 Digital-Eingänge, Bluetooth), für Montagehöhen bis zu 12 m
	Preis anfragen Dokumentation und Software
	3D-Ansicht
LDALI-MS4-BT
	DALI-2 Multisensor (Anwesenheitserkennung, Helligkeitssensor, IR Empfänger, Temperatursensor, Luftfeuchtigkeit, 3 Digital-Eingänge, Bluetooth, flache Linse), für Montagehöhen bis zu 5 m
	Preis anfragen Dokumentation und Software
	3D-Ansicht
LDALI-PD1
	DALI Phasendimmer
	Preis anfragen Dokumentation und Software
	3D-Ansicht

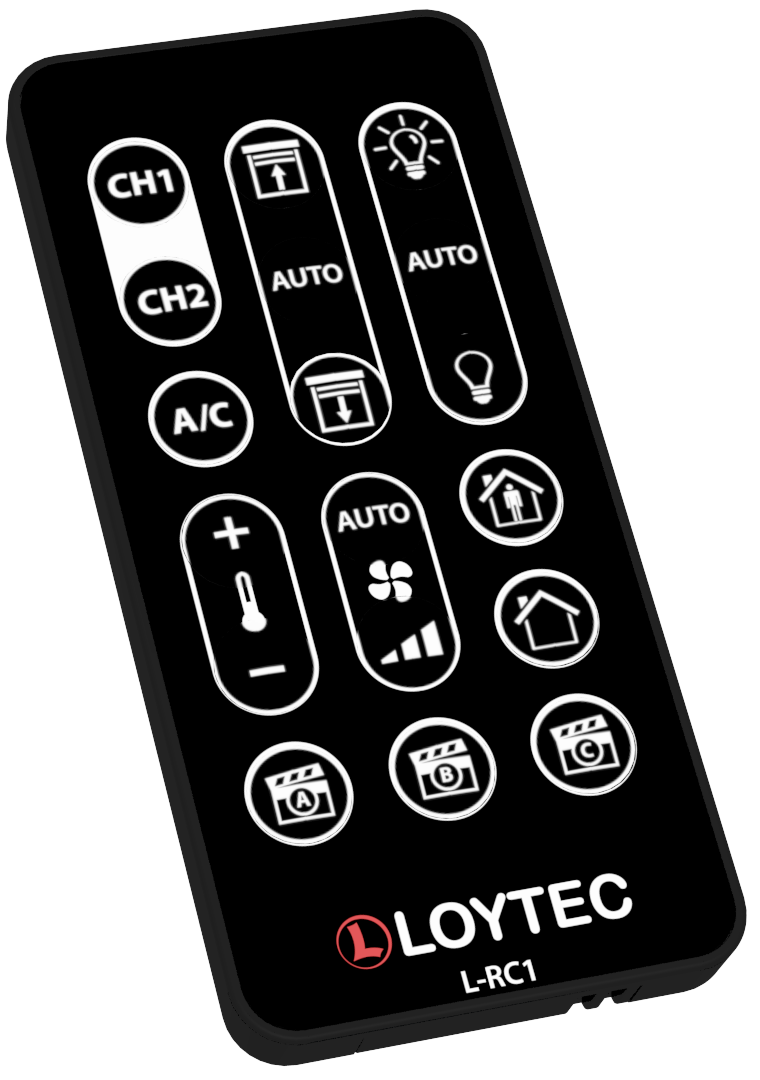

L-RC1
