LIOB-BIP Module d’E/S BACnet/IP

Les modules LIOB-55x communiquent sur Ethernet/‌IP dans un réseau BACnet/‌IP et BACnet/SC. Ils adhèrent au profil BACnet Building Controller Profile (B-BC) et publient leurs data points correspondant aux entrées / sorties à l’aide des objets serveurs BACnet ou bien ils vont chercher leurs valeurs sur des serveurs BACnet via des listes de type client BACnet.

Et donc grâce au profil B-BC, les modules LIOB-55x supportent les fonctions BACnet telles que la gestion d’alarmes, les programmes horaires et les historiques. Ils ont été testés par le laboratoire BTL et également certifiés par le WSPcert.

Communication

Les modules LIOB-55x I/O sont équipés de deux ports Ethernet dont un switch intégré. Ceci permet de construire une topologie en ligne de type daisy chain possédant jusqu’à 20 équipements, ce qui réduit les coûts d’installation. Le fait d’avoir deux ports permet également la mise en place d’une installation Ethernet redondante (topologie en anneau), ce qui augmente la fiabilité. Cette possibilité de redondance sur Ethernet est rendue possible grâce au protocole RSTP : Rapid Spanning Tree Protocol, qui est désormais supporté par la plupart des switch.

Les modules LIOB-55x sont équipés d’une interface Web de manière à interroger le statut de l’équipement et de manière également à afficher ou modifier la valeur de chacun des data points sur le module. En plus de l’interfaçage avec l’objet BACnet, les data points reflétant les valeurs des entrées/sorties sont exposés au travers d’un serveur OPC XML-DA local. L’affichage local peut être obtenu via VNC.

Mode LIOB-IP

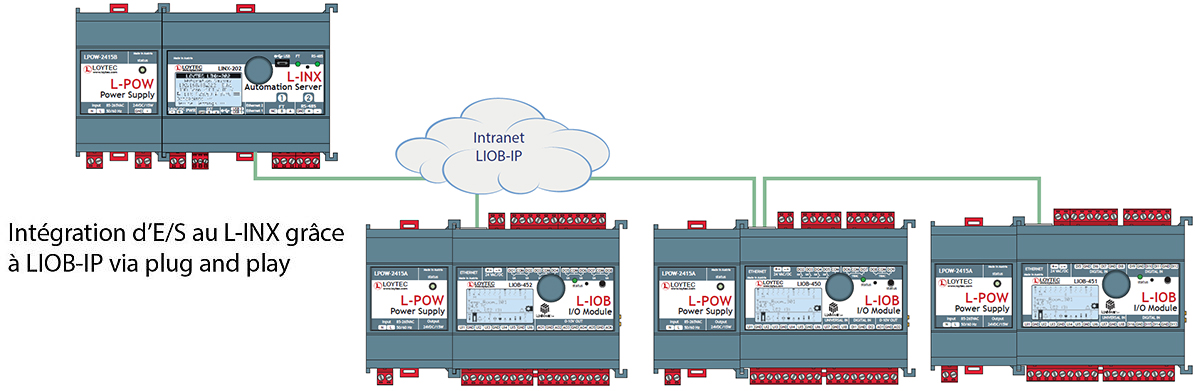

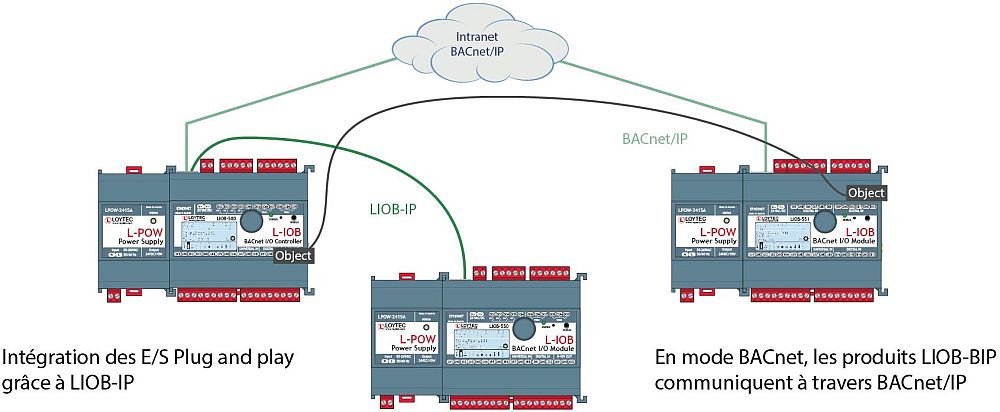

Les modules LIOB‑55x peuvent se paramétrer en mode LIOB‑IP par une manipulation manuelle locale. En mode LIOB‑IP, les modules LIOB‑55x étendent les automates serveurs L‑INX, les contrôleurs LIOB‑58x E/S et les contrôleurs de zone L‑ROC avec des entrées et des sorties en plus via une opération plug and play.

Opération Locale et Forçage

Tous les modules d’E/S L-IOB possèdent un afficheur LCD (128x64) rétro-éclairé et un bouton à molette pour des opérations locales. Les paramètres du contrôleur ainsi que les valeurs des data points sont affichés en mode texte et via des symboles graphiques.

Caractéristiques

LIOB-BIP Module d’E/S BACnet/IP Produits
LIOB-550
	Module d'E/S LIOB-BIP: 8 UI, 2 DI, 2 AO, 8 DO (4 x Relais 6A, 4 x Triac 1A)
	Ajouter dans l'offre Documents et logiciels
	Vue 3D
LIOB-551
	Module d'E/S LIOB-BIP: 8 UI, 12 DI
	Ajouter dans l'offre Documents et logiciels
	Vue 3D
LIOB-552
	Module d'E/S LIOB-BIP: 6 UI, 6 AO, 8 DO (8 x Relais 6A)
	Ajouter dans l'offre Documents et logiciels
	Vue 3D
LIOB-553
	Module d'E/S LIOB-BIP: 6 UI, 6 AO, 5 DO (4 x Relais 16A, 1 x Relais 6A)
	Ajouter dans l'offre Documents et logiciels
	Vue 3D
LIOB-554
	Module d'E/S LIOB-BIP: 7 UI, 4 AO, 7 DO (5 x Relais 6A, 2 x Triac 1A), 1 capteur de pression
	Ajouter dans l'offre Documents et logiciels
	Vue 3D
LIOB-560
	LIOB-BIP I/O Module: 20 Universal I/O (IO)
	Ajouter dans l'offre Documents et logiciels
	Vue 3D
LIOB-562
	LIOB-BIP I/O Module: 40 Universal I/O (12 optionally with 4-20 mA Current Output)
	Ajouter dans l'offre Documents et logiciels
	Vue 3D
LPOW-2415A
	Alimentation LIOB‑Connect, 24 V DC, 15 W
	Ajouter dans l'offre Documents et logiciels
	Vue 3D
LPOW-2415B
	Alimentation avec connecteur 24 V DC, 15 W
	Ajouter dans l'offre Documents et logiciels
	Vue 3D
L-TEMP2
	Capteur de température externe (NTC10K) pour utilisation avec entrées universelles L-IOB
	Ajouter dans l'offre Documents et logiciels
