LROC-40x Contrôleur de Zone

Le contrôleur de zone LROC constitue la base d’un système révolutionnaire de gestion du confort entièrement orienté IP, mais qui peut intégrer facilement les réseaux BACnet/ IP et les systèmes LonMark directement au niveau du contrôleur. En association avec le logiciel L-STUDIO, des solutions de gestion de zones d’une grande souplesse peuvent être crées avec un minimum d’effort et modifiée selon les besoins. Vous pourrez exploiter LROC à partir de pages Web ou de pages Windows avec LWEB802/ 803 et sachez que les pages graphiques destinées aux écrans tactiles LVIS, pour des besoins locaux, sont générées automatiquement.

Nos contrôleurs de zone possèdent toutes les interfaces classiques et un certain nombre d’E/S physiques pour les projets de Room Automation. Les équipements KNX sont intégrés via les interfaces KNX TP1 ou KNXnet/ IP. Les ballasts et les capteurs DALI sont quant à eux intégrés via l’interface DALI native en bénéficiant d’une alimentation du bus DALI embarquée. Jusqu’à 16 moteurs de stores SMI peuvent être connectés à l’interface SMI. Les vannes Belimo se connectent à l’interface MP Bus. Les équipements BACnet MS/‌TP se connectent à l’interface RS‑485, qui peut également être paramétrée en tant qu’interface Modbus RTU/ASCII pour pouvoir connecter des équipements MODBUS comme des compteurs d’énergie ou des lecteurs d’empreintes digitales ekey pour le contrôle d’accès. Les thermostats L-STAT sont connectés à l’interface L-STAT dédiée. L’interface EXT peut quant à elle connecter 16 moteurs de stores SMI supplémentaires à travers l’utilisation de l’interface LSMI-800 ou bien elle peut connecter des compteurs M‑Bus à travers l’interface L-MBUS20. Les équipements EnOcean se connectent à l’interface EnOcean à travers une antenne externe. Un double port Ethernet permet un câblage en Daisy Chain des contrôleurs L‑ROC sur une topologie en anneau et permet des communications BACnet/ IP, LON/ IP, MODBUS IP, KNXnet/ IP and OPC. En option il est possible de faire communiquer le L‑ROC sur un réseau sans fil de type WIFI grâce à l’adaptateur sans fil LWLAN‑800 connectée au port USB. 24 sorties relais, 8 sorties TRIAC, 8 sorties analogiques, 10 entrées universelles et 2 entrées digitales peuvent connecter toute sorte d’entrées et sorties physiques. Notre bibliothèque de fonctions pour le room automation possède déjà des modules de fonctions pré établies pour la gestion de l’éclairage, le chauffage, la climatisation, la ventilation, les stores et le contrôle d’accès via lecteurs d’empreintes digitales. Un cryptage natif SSL assure des opérations sécurisées quant à la conduite du système.

Un concept souple pour chaque zone à automatiser

En fonction du modèle, un contrôleur LROC peut piloter entre 8 et 16 segments. En fonction également des types de segments, de plus grands immeubles peuvent être modélisés de façon hiérarchique. Les Areas (grandes zones géographiques) sont créées avec un gestionnaire de type area manager en combinant éventuellement plusieurs contrôleurs de zone. Ensuite : un gestionnaire d’étage va s’occuper des différentes areas de l’étage. En fonction des architectures un bâtiment peut être divisé en areas et en niveaux.

Les gestionnaires de zone (Area) et d’étage sont responsables des fonctions qui traitent les couloirs, les escaliers, l’éclairage des communs, ou encore de la ventilation. Les gestionnaires d’étage facilitent quant à eux les transferts de données entre les étages et exécutent les tâches liées à l’étage comme par exemple le traitement des données de comptage.

Les pièces peuvent désormais être créées arbitrairement avec n’importe quelle taille par le simple fait de déplacer, de créer ou de supprimer les cloisons. Les connexions logiques entre les contrôleurs LROC qui en résulteront se feront automatiquement. Toutes les interfaces graphiques ainsi que les connexions réseau sont générées et s’adaptent automatiquement

AST™ pour chaque segment de zone

L ROC fournit un ensemble de fonctions pour la gestion des alarmes, des programmes horaires et des historiques (AST™) pour chaque segment. Chaque segment de pièce (trame) peut être piloté de manière indépendante. Les fonction AST™ sont entièrement disponibles pour les systèmes de plus haut niveau à travers BACnet/‌IP et les services Web (Système LWEB). Les programmes horaires distribués peuvent être efficacement gérés et modifiés avec LWEB‑900.

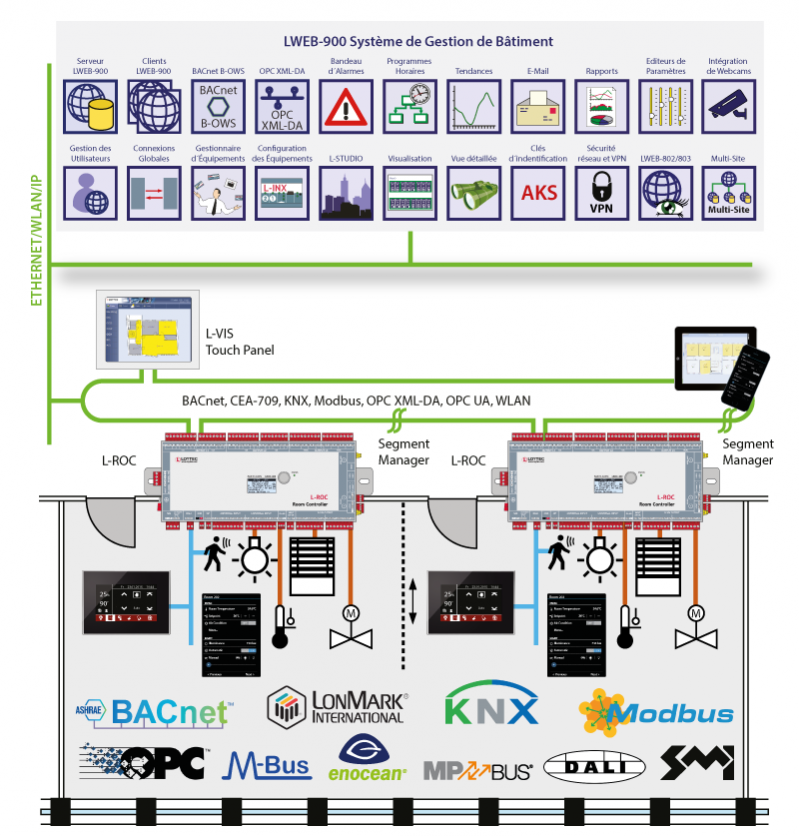

Des Communications avec les Contrôleurs de Zone sur un Réseau IP redondant ou séparé

Les produits L‑ROC sont équipés de deux ports Ethernet. Chaque L-ROC peut être soit configuré pour utiliser le switch interne dans le but d’interconnecter les deux ports soit il peut être configuré pour opérer sur deux réseaux séparés.

Dans le cas d’une configuration pour deux réseaux IP séparés, un des ports peut être connecté à un WAN (Wide Area Network) avec la sécurité (HTTPS) validée pendant que le second port pourra être connecté à un port non sécurisé (LAN) où les protocoles standards comme BACnet/‌IP, LON/‌IP, or Modbus TCP seront présents. Ces produits possèdent également un pare-feu pour isoler certains protocoles ou services sur chacun des deux réseaux.Room Operation via iPhone

Par l’utilisation du switch interne, il est possible de construire une topologie en ligne de type daisy chain possédant jusqu’à 20 équipements, ce qui réduit forcément les coûts d’installation. Le fait d’avoir un switch permet également la mise en place d’une installation Ethernet redondante (topologie en anneau), ce qui augmente la fiabilité. Cette possibilité de redondance sur Ethernet est rendue possible grâce au protocole RSTP : Rapid Spanning Tree Protocol, qui est désormais supporté par la plupart des switch.

La conduite des Zones est Intégrée à L‑WEB

Les contrôleurs L‑ROC fournissent des interfaces utilisateurs graphiques pour les opérations de confort et de recloisonnement directement via une liaison IP vers l’utilisateur, donc sans avoir besoin d’un autre serveur Web. Les projets graphiques sont donc distribués parmi les contrôleurs de zone L‑ROC et peuvent être accessibles par le logiciel LWEB 802/ 803 de n’importe quel PC, smart phone, ou tablette tournant sous Android ou sur iOS.

Intégration du boîtier d’ambiance L-STAT

En fonction des modèles, de 8 à 16 boîtiers d’ambiance L-STAT peuvent être intégrés à la GTB via l’interface L-STAT par contrôleur de zone L‑ROC. En plus de son design attractif et moderne et de son utilisation intuitive, L-STAT possède bien d’autres caractéristiques permettant d’améliorer le confort de la zone. Des capteurs internes mesurent la température, l’humidité, la condensation, la présence et aussi le niveau de CO₂ dans l’air. Il y a même la possibilité de contrôler les fonctions de confort à partir d’une télécommande infrarouge. Vous pouvez également ajouter des boutons poussoirs standards et des capteurs de température supplémentaires avec les entrées disponibles.

Lien avec les Systèmes de plus Haut Niveau

Les systèmes de plus haut niveau peuvent naturellement intégrer le pilotage des contrôleurs de zone L‑ROC via BACnet/ IP, LonMark IP‑852, ou les Web services (OPC). Tous ces protocoles sont disponibles en même temps. Il est donc possible d’intégrer le contrôleur de zone L‑ROC au sein d’une station de travail de type opérateur BACnet tout en ayant des communications entre L‑ROC et des équipements CEA‑709 sur un canal IP‑852. Enfin, une supervision de type SCADA ou un système ERP (Facility Management) peut obtenir les informations directement du contrôleur de zone L‑ROC en utilisant la technologie OPC XML‑DA ou OPC UA.

Support Complet de LWEB‑900

Le système L‑WEB utilise les Web services pour communiquer avec le système L‑ROC. Tous les paramètres opérationnels de chaque contrôleur de zone L‑ROC sont automatiquement synchronisés avec la base de données SQL de LWEB 900. Les contrôleurs peuvent être remplacés à partir d’une sauvegarde sans aucune action utilisateur particulière .

Intégration des Entrées/Sorties via Plug and Play

Les contrôleurs de zone L‑ROC peuvent automatiquement intégrer des E/ S physiques additionnelles en utilisant des modules d’E/S L‑IOB. Jusqu’à 2 modules d’E/S L‑IOB peuvent être connectés à travers LIOB‑IP. Toutes les E/S peuvent être utilisées par l’application L‑ROC et sont également disponibles via l’interface Web du L‑ROC. Toutes les configurations des modules L‑IOB sont stockées sur le L‑ROC et chargées à la demande dans les modules d’E/S L‑IOB. L’échange de modules d’E/S s’effectue sans effort de paramétrage aucun à part quelques étapes rapides.

Progression ombre annuelle

Intégration IoT

La technologie IoT (Node.js) permet de connecter le système à presque tous les services du cloud, que ce soit pour remonter des données historiques dans des applications d'analyse, délivrer des messages d'alarme aux services de traitement des alarmes ou aux composants du système de contrôle via un service cloud (Par exemple, des programmes horaires basés sur des calendriers Web ou des systèmes de réservation). Il est également possible de traiter des informations disponibles sur Internet, telles que des données météorologiques dans le cadre d'un contrôle basé sur les prévisions. Enfin, le noyau JavaScript permet également d’implémenter des protocoles série sur des équipements non standard.

L-STUDIO

L‑STUDIO est le premier système d’automatisation de zone IEC 61499 au monde. N’importe quelle fonction de gestion de zone peut être réalisée avec L‑STUDIO au sein d’une architecture distribuée d’équipements L‑ROC. Cette nouvelle approche dans le monde des automatismes est appelée “Cloud Control”. Dans un nuage d’équipements L‑ROC, toutes les fonctions peuvent être mappées automatiquement sur le matériel physique. La méthode de design orientée objet permet une réutilisation efficace de fonctions créées préalablement. Au sein de l’environnement de développement graphique de L‑STUDIO, des zones (areas) sont créées à partir des objets segments de zone avec simplement quelques clics de souris. Les zones (areas) sont ainsi interconnectées en tant qu’étages et les étages deviennent des immeubles. L’application complète du bâtiment est donc automatiquement distribuée dans les contrôleurs L‑ROC installés dans le bâtiment.

De nouvelles fonctions peuvent être ajoutées aux objets segment de zone à la suite d’une configuration initiale. Ces nouvelles fonctions peuvent être appliquées individuellement ou bien à tous les objets segment de zone très facilement. Il existe des fonctions complètes d’analyse pour un debug complet des opérations si besoin. Une librairie de fonctions complète est fournie pour les applications de chauffage, de ventilation, de climatisation, d’éclairage, de contrôle de stores et de sécurité. Grâce à l’outil L VIS/ L‑WEB Configurator intégré, des pages graphiques customisées peuvent être créées pour les écrans tactiles L‑VIS et les applications L‑WEB.

Caractéristiques

L-ROC Vidéo de présentation du contrôleur de zone

LROC-40x Contrôleur de Zone Produits
LROC-400
	Contrôleur de zone pour gérer un segment, une aile, un étage, un bâtiment, ou un campus
	Ajouter dans l'offre Documents et logiciels
	Vue 3D
LROC-401
	Contrôleur de zone pour gérer un segment, une aile, un étage, un bâtiment, ou un campus
	Ajouter dans l'offre Documents et logiciels
	Vue 3D
LROC-402
	Contrôleur de zone pour gérer un segment, une aile, un étage, un bâtiment, ou un campus
	Ajouter dans l'offre Documents et logiciels
	Vue 3D
LROC-SEG8
	Licence pour ajouter 8 segments à un contrôleur L-ROC
	Ajouter dans l'offre Documents et logiciels
L-STUDIO
	Plateforme de développement et d'intégration ultime pour les automates programmables LOYTEC
	Ajouter dans l'offre Documents et logiciels
LIC-ASSET
	LIC-ASSET, Licence de logiciel complémentaire pour activer le suivi des actifs
	Ajouter dans l'offre
LBOX-ROC1
	Boîtier de distribution pour Contrôleurs de zone LROC-40x, 519 x 280 x 71 (L x l x H en mm)
	Ajouter dans l'offre Documents et logiciels
	Vue 3D
LBOX-ROC2
	Boîtier de distribution pour Contrôleurs de zone LROC-40x, 60 W 24 V DC Alimentation
	Ajouter dans l'offre Documents et logiciels
	Vue 3D
LOY-DALI-SBM1
	LOY-DALI-SBM1 Sunblind Module
	Ajouter dans l'offre Documents et logiciels
	Vue 3D
LENO-800
	Interface EnOcean 868 MHz pour l'Europe
	Ajouter dans l'offre Documents et logiciels
	Vue 3D
LENO-801
	Interface EnOcean 868 MHz pour USA/Canada
	Ajouter dans l'offre Documents et logiciels
	Vue 3D
LENO-802
	Interface EnOcean 868 MHz pour le Japon
	Ajouter dans l'offre Documents et logiciels
	Vue 3D
LSTAT-810-G3-L0
	LSTAT-810-G3-L0 Antenne EnOcean distante, Europe bande 868 MHz
	Ajouter dans l'offre Documents et logiciels
	Vue 3D
LSTAT-820-G3-L0
	LSTAT-820-G3-L0, Antenne EnOcean distante, USA/Canada bande 902 MHz
	Ajouter dans l'offre Documents et logiciels
	Vue 3D
LSTAT-830-G3-L0
	LSTAT-830-G3-L0 Antenne EnOcean distante, Japon bande 928 MHz
	Ajouter dans l'offre Documents et logiciels
	Vue 3D
LSTAT-80x-CUSTOM
	Coût de personnalisation unique pour les unités de contrôle des salles personnalisées
	Ajouter dans l'offre Documents et logiciels
LWLAN-800
	Interface LAN sans fil IEEE 802.11bgn
	Ajouter dans l'offre Documents et logiciels
	Vue 3D
LSMI-804
	Standard Motor Interface pour 64 moteurs, 4 canaux SMI via USB
	Ajouter dans l'offre Documents et logiciels
	Vue 3D
LSMI-800
	Standard Motor Interface pour 16 moteurs via EXT port
	Ajouter dans l'offre Documents et logiciels
	Vue 3D
LRS232-802
	Interface USB vers 2x RS-232
	Ajouter dans l'offre Documents et logiciels
	Vue 3D
L-TRIAC16
	Interface TRIAC, 16 x Sorties Digitales TRIAC 0,5 A, 16 x Entrées Digitales (0/10 V)
	Ajouter dans l'offre Documents et logiciels
	Vue 3D
LOYCNV-VA8
	Voltage / Current Converter, 8 channels, 0-10 V input to 4-20 mA output converter
	Ajouter dans l'offre Documents et logiciels
	Vue 3D
LOYREL-816
	Interface Relais, 8 x Sorties Relais 16A, 8 x Entrées Digitales 0/10 V
	Ajouter dans l'offre Documents et logiciels
	Vue 3D
L-TEMP2
	Capteur de température externe (NTC10K) pour utilisation avec entrées universelles L-IOB
	Ajouter dans l'offre Documents et logiciels
LDALI-MS2-BT
	Multi-capteur DALI-2 (détection de présence, capteur lux, récepteur IR, capteur de température, capteur d'humidité, 3 entrées numériques, Bluetooth), jusqu'à 12 m de hauteur de montage
	Ajouter dans l'offre Documents et logiciels
	Vue 3D
LDALI-MS4-BT
	Multi-capteur DALI-2 (détection de présence, capteur lux, récepteur IR, capteur de température, capteur d'humidité, 3 entrées numériques, Bluetooth, objectif plat), jusqu'à 5 m de hauteur de montage
	Ajouter dans l'offre Documents et logiciels
	Vue 3D
LDALI-BM2
	Coupleur pour quatre boutons poussoirs DALI
	Ajouter dans l'offre Documents et logiciels
	Vue 3D
LDALI-RM5
	Module Relais DALI 10 A, Sortie Analogique 1 – 10 V
	Ajouter dans l'offre Documents et logiciels
	Vue 3D
LDALI-RM6
	Module Relais DALI 10 A, Sortie Analogique 1 – 10 V, “spud-mount”
	Ajouter dans l'offre Documents et logiciels
	Vue 3D
LDALI-RM8
	Module Relais DALI, 8 canaux
	Ajouter dans l'offre Documents et logiciels
	Vue 3D
LDALI-PD1
	Module Gradateur DALI à Coupure de Phase
	Ajouter dans l'offre Documents et logiciels
	Vue 3D
LDALI-PWM4
	PWM module, DALI, 4 x 3 A LED outputs, 24 V DC ext.
	Ajouter dans l'offre Documents et logiciels
	Vue 3D
LDALI-PWM4-TC
	PWM module tunable white, DALI, 4 x 3 A LED outputs, 24 V DC ext.
	Ajouter dans l'offre Documents et logiciels
	Vue 3D
LDALI-PWM4-RGBW
	PWM module RGBW, DALI, 4 x 3 A LED outputs, 24 V DC ext.
	Ajouter dans l'offre Documents et logiciels
	Vue 3D
LOYTRAIN-LROC-C
	Class training - Learn how to implement L-ROC projects including project planning, programming and installation of all devices
	Ajouter dans l'offre Documents et logiciels
LOYTRAIN-LROC-O
	Learn how to install, commission and parameterize L-ROC devices in an L-ROC projects (online training, free of charge)
	Ajouter dans l'offre Documents et logiciels
LIOB-450
	Module d'E/S LIOB-IP852: 8 UI, 2 DI, 2 AO, 8 DO (4 x Relais 6A, 4 x Triac 1A)
	Ajouter dans l'offre Documents et logiciels
	Vue 3D
LIOB-451
	Module d'E/S LIOB-IP852: 8 UI, 12 DI
	Ajouter dans l'offre Documents et logiciels
	Vue 3D
LIOB-452
	Module d'E/S LIOB-IP852: 6 UI, 6 AO, 8 DO (8 x Relais 6A)
	Ajouter dans l'offre Documents et logiciels
	Vue 3D
LIOB-453
	Module d'E/S LIOB-IP852: 6 UI, 6 AO, 5 DO (4 x Relais 16A, 1 x Relais 6A)
	Ajouter dans l'offre Documents et logiciels
	Vue 3D
LIOB-454
	Module d'E/S LIOB-IP852: 7 UI, 4 AO, 7 DO (5 x Relais 6A, 2 x Triac 1A), 1 capteur de pression
	Ajouter dans l'offre Documents et logiciels
	Vue 3D
LIOB-550
	Module d'E/S LIOB-BIP: 8 UI, 2 DI, 2 AO, 8 DO (4 x Relais 6A, 4 x Triac 1A)
	Ajouter dans l'offre Documents et logiciels
	Vue 3D
LIOB-551
	Module d'E/S LIOB-BIP: 8 UI, 12 DI
	Ajouter dans l'offre Documents et logiciels
	Vue 3D
LIOB-552
	Module d'E/S LIOB-BIP: 6 UI, 6 AO, 8 DO (8 x Relais 6A)
	Ajouter dans l'offre Documents et logiciels
	Vue 3D
LIOB-553
	Module d'E/S LIOB-BIP: 6 UI, 6 AO, 5 DO (4 x Relais 16A, 1 x Relais 6A)
	Ajouter dans l'offre Documents et logiciels
	Vue 3D
LIOB-554
	Module d'E/S LIOB-BIP: 7 UI, 4 AO, 7 DO (5 x Relais 6A, 2 x Triac 1A), 1 capteur de pression
	Ajouter dans l'offre Documents et logiciels
	Vue 3D
LIOB-560
	LIOB-BIP I/O Module: 20 Universal I/O (IO)
	Ajouter dans l'offre Documents et logiciels
	Vue 3D
LIOB-562
	LIOB-BIP I/O Module: 40 Universal I/O (12 optionally with 4-20 mA Current Output)
	Ajouter dans l'offre Documents et logiciels
	Vue 3D
LOYBT-IO1
	LOYBT I/O Module: 12 x Universal I/O (U, I, R), 6 DO (4 x Relay; 2 x TRIAC) - expected availability Q1 2025
