L‑INX自動化伺服器LINX‑102與LINX‑103(LINX‑100, LINX‑101的後繼型號)是可程式化的自動化站台，可以存放使用於LonMark系統的集中化管理工作的圖形化頁面。L‑INX自動化伺服器可以與使用LIOB‑Connect, LIOB‑FT或LIOB‑IP的L‑IOB I/O模組整合實體I/O。本機端操作與複寫設定，可以使用內建的旋鈕與LCD背光顯示器(128 x 64像素)操作。裝置與資料點以圖示與文字方式呈現於顯示器。
LonMark系統可以使用IP‑852(乙太網路/IP)或TP/FT‑10方式整合。此外，自動化伺服器可以同時連接KNX, Modbus與M‑Bus並可以當成不同技術的閘道器資料點。另外，可以使用數學物件將資料點數值按照公式計算後再輸出。依據型號不同，自動化伺服器包含遠端網路介面(Remote Network Interface, LINX‑102)或IP‑852路由器功能(包含完整的L-IP功能, LINX‑103)。
閘道功能讓使用不同通訊技術的裝置能夠彼此通訊。不同技術的資料點，可以透過裝置上的本機連線做對應。而對應到分散式裝置的資料點，則透過全域連線完成對應。L‑INX自動化伺服器也支援”Smart Auto-Connect”- 自動建立連線，以減少工程成本與花費。所有技術的資料點，都會自動建立對應的OPC XML‑DA與OPC UA資料點。
每個L‑INX自動化伺服器配有兩個乙太網路連接埠。並可以設定成兩個連接埠的內部的交換器或者各自設為獨立的IP網路。
當設定成獨立的兩個IP網路連接埠，其中一個連接埠可以啟動安全連線(HTTPS)連接到WAN(廣域網路)，另一個可以設定連接到LAN(區域網路)與標準的大樓自動化通訊協定(例如：BACnet/IP, LON/IP,或Modbus TCP)連接。LOYTEC裝置內建防火牆功能，可以在兩個IP網路間針對特定通訊協定與服務建立不同的規則。
設定為內部交換器，可以連接最多20個裝置的菊鏈，降低網路安裝成本。IP交換器可以設定備援網路(環狀拓樸)增加可靠度。備援網路拓樸需要啟動RSTP功能。大部份的交換器設備均可支援RSTP協定。
L‑INX裝置提供AST功能(警報、排程與趨勢紀錄)並全面整合L‑WEB系統。
功能
- 使用LWEB‑900(大樓管理), LWEB‑803(監控)或LWEB‑802(網頁瀏覽器)呈現客製化圖形頁面
- 儲存客製化頁面
- 搭配L‑IOB模組(LIOB‑FT與LIOB‑IP852)連結實體輸入與輸出
- 128 x 64圖形背光顯示器
- 本機與遠端存取裝置狀態與資料點資訊
- 使用旋鈕或VNC使用者端手動操作
- 警報、排程與趨勢紀錄(AST)
- 事件驅動的電子郵件通知
- 2組MNI設備的遠端網路介面(RNI)(僅LINX‑102)
- 整合IP‑852轉TP/FT‑10路由器(僅LINX‑103)
- KNXnet/IP,使用LKNX‑300連接KNX TP1
- 使用額外M‑Bus Converter(例如L-MBUS80)連結符合EN 13757‑3標準的M‑Bus Master
- 支援Modbus TCP與Modbus RTU/ASCII(Master或Slave)
- 含Smart Auto-Connect的閘道器功能
- 於資料點執行運算的數學物件
- 內建OPC XML‑DA與OPC UA伺服器
- 雙乙太網路連接埠，交換器連接或各自獨立IP網路
- 存取網路統計資料
- 相容於CEA‑709, CEA‑852與ISO/IEC 14908標準(LonMark系統)
- 支援TP/FT‑10或IP‑852(乙太網路/IP)
- 支援動態或靜態NV建立
- 支援使用者自訂NV(UNVT)與設定屬性(Configuration Properties, SCPT, UCPT)
- 內建裝置設定功能與資料點監控功能的Web Server
- 可使用乙太網路/IP或TP/FT‑10設定
- 使用LENO‑80x介面連接EnOcean無線網路
- 使用LWLAN‑800介面連接WLAN
- 儲存使用者自訂的專案文件
教程
L-INX 8.0 版本功能
此影片介紹了LINX 版本的一些功能。
如何建立排程 （CEA-709）[A001]
本教程描述如何使用 L-VIS Configurator 設置工具，在 L-VIS 觸控螢幕上建立排程。
如何建立日曆，包括例外日（CEA-709）[A002]
本教程描述如何使用 L-VIS Configurator 設置工具，在 L-VIS 觸控螢幕上建立日曆。
如何操作 L-INX 自動化伺服器上網路介面的排程 [A004]
本教程描述如何使用 L-INX 自動化伺服器的網頁使用者介面。
如何建立遠端排程 （CEA-709）[A005]
本教程描述如何使用 NL220 LonWorks© Manager Configurator 設置工具，在 L-INX自動化伺服器上建立遠端排程。
如何建立警報 （CEA-709）[A006]
本教程描述如何使用 L-INX Configurator 設置工具，在 L-INX自動化伺服器上建立警報。
如何使用電子郵件設置 [A007]
本教程描述如何使用 L-INX Configurator 設置工具，進行 L-INX自動化伺服器的設置。
如何建立趨勢物件 [A008]
本教程描述如何使用 L-INX Configurator 設置工具，在 L-INX自動化伺服器上建立趨勢物件。
如何建立靜態網路變數 [B001]
本教程描述如何使用 L-INX Configurator 設置工具，在 L-INX自動化伺服器上建立靜態網路變數。
如何建立動態網路變數 [B002]
本教程介紹描述使用 NL220 LonWorks© Manager 設置工具，在 L-INX自動化伺服器上建立動態網路變數。
如何藉由使用 LNS 掃瞄來建立網路變數 [B003]
本教程描述如何使用 L-INX Configurator 設置工具，在 L-INX自動化伺服器上，經由 LNX 掃瞄來建立網路變數。
如何藉由使用網路掃瞄來建立網路變數 [B004]
本教程描述如何使用 L-INX Configurator 設置工具，在 L-INX 自動化伺服器上，經由網路掃瞄來建立網路變數。
如何藉由使用 CSV 檔案匯入來匯入網路變數 [B005]
本教程描述如何使用 L-INX Configurator 設置工具，在 L-INX自動化伺服器上，經由 CSV 檔案滙入來滙入網路變數。
如何匯入外部網路變量（LNS 掃瞄或網路掃瞄）[B006]
本教程描述如何使用 L-INX Configurator 設置工具，在 L-INX自動化伺服器上滙入外部網路變數。
如何藉由使用篩選範本來建立網路變數 [B007]
本教程描述如何使用 L-INX Configurator 設置工具，在 L-INX 自動化伺服器上，經由使用篩選範本來建立網路變數。
快速啟動情境以建立 L-WEB 專案 [W001]
本教程描述如何使用 L-INX Configurator 設置工具，在 L-INX自動化伺服器上建立 L-WEB 專案與設置。
快速啟動情境以建立 L-WEB 資料庫 [W002]
本教程以 L-INX 自動化伺服器設置方式為例，描述如何以 LWEB 伺服器和 L-INX Configuratior Configurator 設置工具建立資料庫。
如何藉由使用 M-Bus 網絡掃瞄來建立資料點 [L001]
本教程描述如何使用 L-INX Configurator 設置工具，在 L-INX 自動化伺服器上，經由 M-Bus 網路掃瞄來建立資料點。
如何建立和使用 M-Bus 裝置範本 [L002]
本教程描述如何使用 L-INX Configurator 設置工具，在 L-INX 自動化伺服器上，經由 M-Bus 設備範本建立資料點。
LINX-102/103 自動化伺服器 (CEA-709) 產品 | |

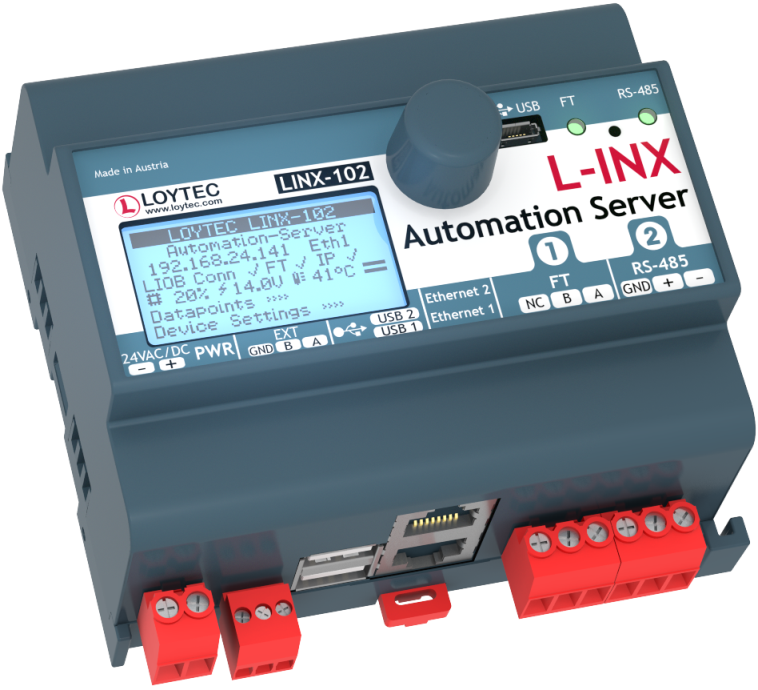

LINX-102 | |
| CEA709自動化伺服器, 內建LIOB-Connect與遠端網路介面(Remote Network Interface, RNI) |
 將此產品加入報價清單 LINX-102 相關文件與軟體 | |
 LINX-102的3D視圖 | |
a1ef817bd825426fbb4e284abbb560d7 | |

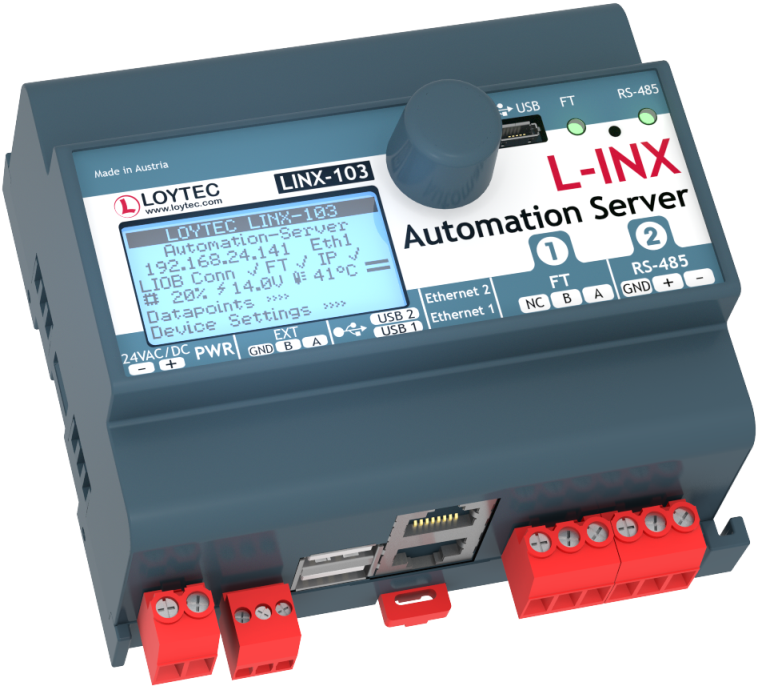

LINX-103 | |
| CEA-709自動化伺服器, 內建LIOB-Connect與IP-852路由器 |
| 將此產品加入報價清單 LINX-103 相關文件與軟體 | |
| LINX-103的3D視圖 | |
a773dbe7a43d4090a2ebb094510e761e | |
L-IOT1 | |
 | 附加软件许可证，在LIOB-585/586/587/588/589, LIOB-590/591/592/593/594/595/596,, LIOB-AIR和LINX-102/103/202/203上启用IoT功能。 |
| 將此產品加入報價清單 L-IOT1 相關文件與軟體 | |
LIOB-A2 | |
 | L-IOB轉接器2, 使用4線式連接LIOB-Connect匯流排 |
| 將此產品加入報價清單 LIOB-A2 相關文件與軟體 | |
| LIOB-A2的3D視圖 | |
6270d50d08a74b69ab8be97bca242b29 | |
LIOB-A4 | |
 | L-IOB轉接器4, 使用RJ45連接LIOB-Connect匯流排 |
| 將此產品加入報價清單 LIOB-A4 相關文件與軟體 | |
| LIOB-A4的3D視圖 | |
798babbffc92440b8bdb6445698fa381 | |
LIOB-A5 | |
 | L-IOB轉接器5, 作為LIOB-Connect匯流排的終端器 |
| 將此產品加入報價清單 LIOB-A5 相關文件與軟體 | |
| LIOB-A5的3D視圖 | |
3923a39c788f4a42b55a246006327dc1 | |
LIOB-100 | |
 | LIOB-Connect I/O 模組: 8 UI, 2 DI, 2 AO, 9 DO (5 x Relay 6 A, 4 x Triac 0,5 A) |
| 將此產品加入報價清單 LIOB-100 相關文件與軟體 | |
| LIOB-100的3D視圖 | |
a0bf19dfbe784dbaa9cd8f9cdb98c09d | |
LIOB-101 | |
 | LIOB-Connect I/O 模組: 8 UI, 16 DI |
| 將此產品加入報價清單 LIOB-101 相關文件與軟體 | |
| LIOB-101的3D視圖 | |
2f6e616c155041cdbe1aaa96984fb8f6 | |
LIOB-102 | |
 | LIOB-Connect I/O 模組: 6 UI, 6 AO, 8 DO (8 x Relay 6 A) |
| 將此產品加入報價清單 LIOB-102 相關文件與軟體 | |
| LIOB-102的3D視圖 | |
f8d461e56b73471bb2bd3e989c647829 | |
LIOB-103 | |
 | LIOB-Connect I/O 模組: 6 UI, 6 AO, 5 DO (5 x Relay 16 A) |
| 將此產品加入報價清單 LIOB-103 相關文件與軟體 | |
| LIOB-103的3D視圖 | |
3580ef64d7224d58b0b8df422b0e33aa | |
LIOB-110 | |
 | LIOB-Connect I/O Module: 20 Universal I/O (IO) |
| 將此產品加入報價清單 LIOB-110 相關文件與軟體 | |
| LIOB-110的3D視圖 | |
fc37c4e2d8334dc9a4008a93fdeed68b | |
LIOB-112 | |
 | LIOB‑Connect I/O Module: 40 Universal I/O (12 optionally with 4-20 mA Current Output) |
| 將此產品加入報價清單 LIOB-112 相關文件與軟體 | |
| LIOB-112的3D視圖 | |
a4c0124f6524494b937e4a77bdc9a9cf | |
LIOB-150 | |
 | LIOB-FT I/O 模組: 8 UI, 2 DI, 2 AO, 8 DO (4 x Relay 6 A, 4 x Triac 1 A) |
| 將此產品加入報價清單 LIOB-150 相關文件與軟體 | |
| LIOB-150的3D視圖 | |
e8af7c6b82b54b7f8dee3c61d3cb99d5 | |
LIOB-151 | |
 | LIOB-FT I/O 模組: 8 UI, 12 DI |
| 將此產品加入報價清單 LIOB-151 相關文件與軟體 | |
| LIOB-151的3D視圖 | |
5589833098ec4e57ab8a09b1e6be3318 | |
LIOB-152 | |
 | LIOB-FT I/O 模組: 6 UI, 6 AO, 8 DO (8 x Relay 6 A) |
| 將此產品加入報價清單 LIOB-152 相關文件與軟體 | |
| LIOB-152的3D視圖 | |
9e4a0bcbc7d54da0af20dd7f4d082862 | |
LIOB-153 | |
 | LIOB-FT I/O 模組: 6 UI, 6 AO, 5 DO (4 x Relay 16 A, 1 x Relay 6 A) |
| 將此產品加入報價清單 LIOB-153 相關文件與軟體 | |
| LIOB-153的3D視圖 | |
ec9fdbf9b98f4c7e9a31b151785763bf | |
LIOB-154 | |
 | LIOB-FT I/O 模組: 7 UI, 4 AO, 7 DO(5 x Relay 6A, 2 x Triac 1A), 1 x 壓力感測器 |
| 將此產品加入報價清單 LIOB-154 相關文件與軟體 | |
| LIOB-154的3D視圖 | |
e803e995b7c94953852eac4c8840d00c | |
LIOB-450 | |
 | LIOB-IP852 I/O 模組: 8 UI, 2 DI, 2 AO, 8 DO (4 x Relay 6 A, 4 x Triac 1 A) |
| 將此產品加入報價清單 LIOB-450 相關文件與軟體 | |
| LIOB-450的3D視圖 | |
25d3fded9d2c4c53b64d7615bada19f7 | |
LIOB-451 | |
 | LIOB-IP852 I/O 模組: 8 UI, 12 DI |
| 將此產品加入報價清單 LIOB-451 相關文件與軟體 | |
| LIOB-451的3D視圖 | |
3c8677b55a714192848a0642ad12d81d | |
LIOB-452 | |
 | LIOB-IP852 I/O 模組: 6 UI, 6 AO, 8 DO (8 x Relay 6 A) |
| 將此產品加入報價清單 LIOB-452 相關文件與軟體 | |
| LIOB-452的3D視圖 | |
d806ef3909104ac9af56af181171e710 | |
LIOB-453 | |
 | LIOB-IP852 I/O 模組: 6 UI, 6 AO, 5 DO (4 x Relay 16 A, 1 x Relay 6 A) |
| 將此產品加入報價清單 LIOB-453 相關文件與軟體 | |
| LIOB-453的3D視圖 | |
abcfc60dd47349cca6e88c6f1bd85bb8 | |
LIOB-454 | |
 | LIOB-IP852 I/O模組: 7 UI, 4 AO, 7 DO(5 x Relay 6A, 2 x Triac 1A), 1 x 壓力感測器 |
| 將此產品加入報價清單 LIOB-454 相關文件與軟體 | |
| LIOB-454的3D視圖 | |
4222af0f977e4d879f1e1ea511ab8e9d | |
LPOW-2415A | |
 | LIOB-Connect 電源供應器, 24 VDC, 15 W |
| 將此產品加入報價清單 LPOW-2415A 相關文件與軟體 | |
| LPOW-2415A的3D視圖 | |
bf6ff2e52c15478091e6b057aec2452c | |
LPOW-2415B | |
 | 電源供應器 24 VDC, 15 W |
| 將此產品加入報價清單 LPOW-2415B 相關文件與軟體 | |
| LPOW-2415B的3D視圖 | |
c2eacbb15ec04078becb106cf02fe7ed | |
L-MBUS20 | |
 | 20個M-Bus裝置用M-Bus level轉換器 |
| 將此產品加入報價清單 L-MBUS20 相關文件與軟體 | |
| L-MBUS20的3D視圖 | |
e652d00e44a64759a08508e069015c22 | |
L-MBUS80 | |
 | 80個M-Bus裝置用M-Bus level轉換器 |
| 將此產品加入報價清單 L-MBUS80 相關文件與軟體 | |
| L-MBUS80的3D視圖 | |
d0a18d275fe64135826638032b3223e9 | |
LKNX-300 | |
 | 連接KNX TP1裝置的KNX介面 |
| 將此產品加入報價清單 LKNX-300 相關文件與軟體 | |
| LKNX-300的3D視圖 | |
1a43e3eb71ca4d23b4e22a6805dd2bd9 | |
LENO-800 | |
 | EnOcean 介面 868 MHz 歐洲 |
| 將此產品加入報價清單 LENO-800 相關文件與軟體 | |
| LENO-800的3D視圖 | |
3388466f6f1d45adb75659c84b6eae7c | |
LENO-801 | |
 | EnOcean 介面902 MHz 美國/加拿大 |
| 將此產品加入報價清單 LENO-801 相關文件與軟體 | |
| LENO-801的3D視圖 | |
eb7530e32b764531af31f5221b303fc3 | |
LENO-802 | |
 | EnOcean 介面 928 MHz 日本 |
| 將此產品加入報價清單 LENO-802 相關文件與軟體 | |
| LENO-802的3D視圖 | |
b35cd07b9a2c4caea8708199d97d7a84 | |
LWLAN-800 | |
 | 無線網路介面，IEEE 802.11b/g/n |
| 將此產品加入報價清單 LWLAN-800 相關文件與軟體 | |
| LWLAN-800的3D視圖 | |
0cbc0ae8402248c6978a6b1769a2844b | |
LMPBUS-804 | |
 | MP-Bus接口，每通道16個設備，最多4個通道 |
| 將此產品加入報價清單 LMPBUS-804 相關文件與軟體 | |
| LMPBUS-804的3D視圖 | |
b4e845276b3d4fb4afb7713433df6e55 | |
LSMI-800 | |
 | 標準馬達介面，經由 EXT 埠連接最多 16 個馬達 |
| 將此產品加入報價清單 LSMI-800 相關文件與軟體 | |
| LSMI-800的3D視圖 | |
f73b956efe9a42ae92a66c4a2c2e953a | |
LRS232-802 | |
 | USB to 2x RS-232 Interface |
| 將此產品加入報價清單 LRS232-802 相關文件與軟體 | |
| LRS232-802的3D視圖 | |
ae11a764f6c34a4eabd563f46bfd1ea1 | |
