L‑DALI控制器是多功能裝置，結合燈光控制、遮陽簾控制以及LonMark和DALI (Digital Addressable Lighting Interface)系統的閘道器功能。搭配AST功能(警報、排程、趨勢紀錄)與e-mail通知，讓L‑DALI控制器成為DALI燈光系統的完美解決方案並且平順的整合到LonMark網路。
DALI網路介面
L‑DALI控制器在DALI網路中扮演主控(Master)的角色，可與LDALI‑2多感測器與按鈕在多主控的模式下互動。針對LonMark系統的L‑DALI產品系列具備1、2或4個獨立的DALI通道。每個DALI通道多達64個基於DALI的燈具，則可以各別或透過16個群組來加以控制。所有燈具皆可監控燈泡（管）或鎮流器之故障。此外，每個DALI通道可以支援最多64個DALI‑2輸入設備。每個輸入設備可搭配按壓開關、滑桿、人員佔用和照度感測器。
內建DALI通道電源

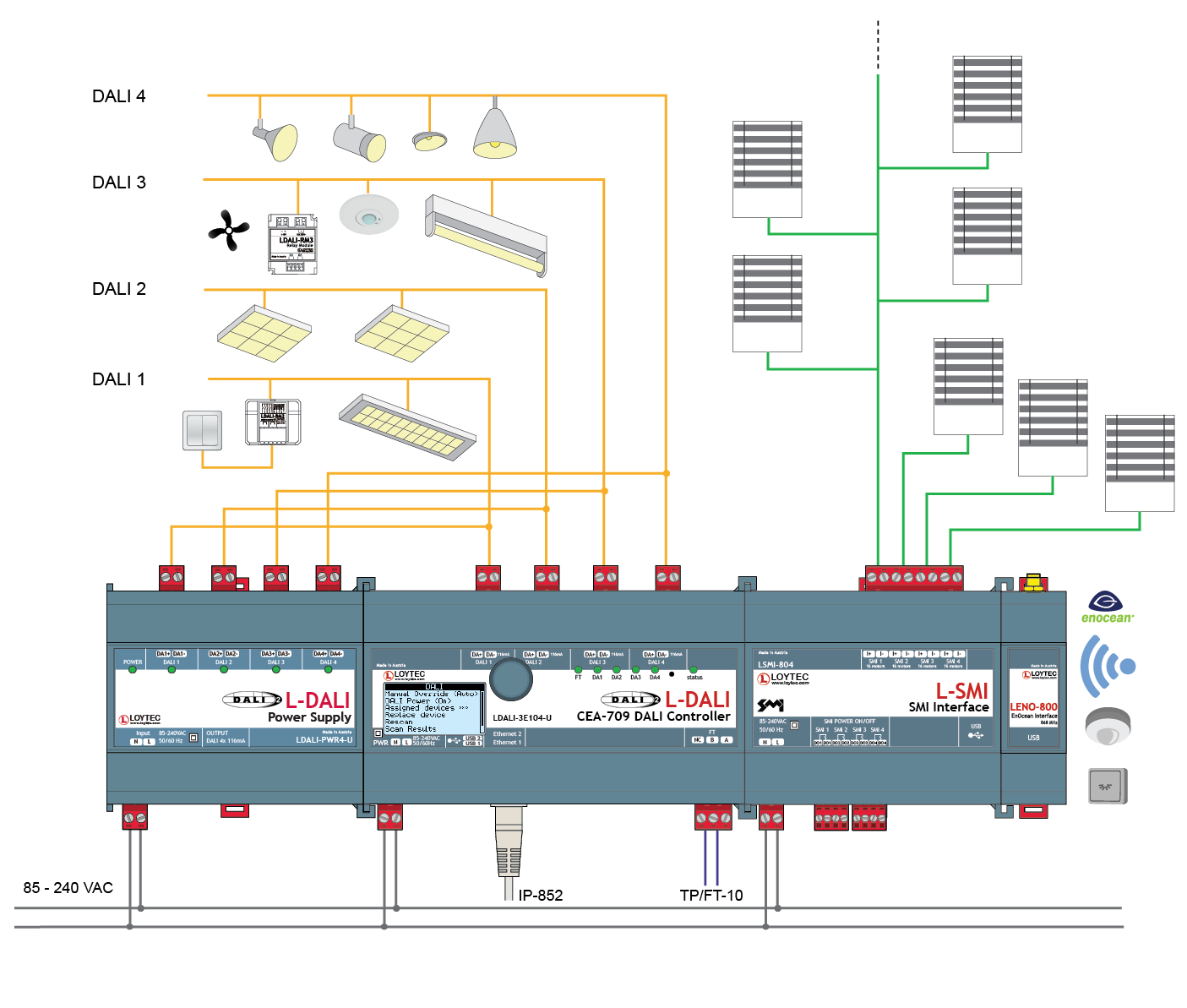

所有L‑DALI型號都配有內建DALI通道電源。LDALI‑3E101‑U和LDALI‑3E102‑U可為每個DALI通道，提供230mA的保證電流，LDALI‑3E104‑U則可為每一通道提供116mA電流。對於LDALI‑3E104‑U而言，可添加外部DALI總線電源，將電流加至232mA。外部電源最多可用於四個DALI通道。內建DALI匯流排電源可以透過網頁或LCD開關。由於採用交換式電源供應，這些裝置可處理85‑240VAC，50/60Hz的輸入電壓。
LonMark TP/FT‑10或Ethernet/IP‑852連線
LDALI‑3E10x-U裝置可以使用TP/FT‑10連接LonMark系統，並擁有本機端警報及排程功能。系統時間可以與即時的保留物件(Keeper object, SNVT_time_stamp)同步。
LDALI‑3E10x-U控制器內建背光顯示器(128 x 64)與旋鈕可提供本機端操作。使用本機端操作時，維護工作(DALI裝置更換、燒機模式…等)可以不使用其它軟體工具，直接進行。
物聯網整合
物聯網功能（Node.js）可以讓系統連接到幾乎所有的雲端服務，用於將歷史資料上傳到分析性服務，或向警報處理服務發送警報訊息，或經由雲端服務（例如，根據網路日曆或預訂系統所作的排程），操作部分的控制系統。也可處理像是氣象資訊等的預測性控制中的網際網路資訊。最後，JavaScript 核心也允許將串行協定運用在非標準設備上。
本機端操作與覆寫
LDALI‑3E10x-U控制器內建背光顯示器(128 x 64)與旋鈕可提供本機端操作。使用本機端操作時，維護工作(DALI裝置更換、燒機模式…等)可以不使用其它軟體工具，直接進行。
恆光控制
內建的恆光控制器(LonMark Function Profile #3050)，透過CEA709控制DALI安定器與燈具、並支援依據是否在場(Presence)及亮度(Lux)條件的多種燈光控制策略。數個參數就可以執行幾乎所有狀況下的恆光控制。
遮陽簾控制與恆光控制之互動
整合式遮陽簾控制器（LonMark功能配置文件＃6111）可藉由連接至 SMI（需LSMI--804）或CEA709 網路，進行遮陽簾的智能控制。根據太陽位置，可利用主動式板條控制及板條調整，提供有效的遮陽及防眩保護。能源效率之確保乃是藉由佔用偵測連動遮陽來達成的。若房間未被佔用，則 L-DALI 控制器會依據温度要求而打開或關閉遮陽簾。這樣便得以在冬季時使用太陽熱能以加熱，而在夏季時關閉遮陽簾以遮蔽太陽，降低冷卻負荷。
房間或區域的遮陽簾及照明控制應用，是可以有選擇性的進行連接的。由於兩種應用均得以控制房間照明，使得此一完備做法足可確保最大之舒適及能效。
除了恆光和遮陽控制，任何數學計算和函式或邏輯運算（布林代數）可以在裝置上建立並處理所有可用資料點。
使用工具或網頁介面設定裝置
設定、使用、參數化已連接的DALI裝置，可透過整合L‑DALI設定工具(以獨立執行的工具或LNS附加元件方式)或使用內建的網頁伺服器完成。
EnOcean, OPC 以及 Modbus
無線 EnOcean 感測器和按鈕可以經由可選的 L-ENO EnOcean 介面予以整合。LDALI若與既有的 SCADA 解决方案併用，則所有的執行時值 (run-time values)及參數均可經由 OPC（XML/DA 以及 UA）及 Modbus TCP 進行存取。
進階 DALI 功能
- DALI感測器
L‑DALI控制器支援DALI‑2多感測器之整合，以進行佔用偵測及照度之確認。除了LOYTECDALI‑2多感測器LDALI‑MS2/MS2‑BT/MS4‑BT之外，著名廠商所製造的DALI‑2感測器也可從測試裝置列表中予以選用。 - DALI按鈕
對於手動操作，可以將 DALI-2 按鈕耦合器（如 LDALI-BM2，DALI-2 操作面板和 IR 遙控器）整合到系統中。它們的功能可單獨設定。除了通過DALI 控制照明（調光、場景調用...等)，與通過 SMI（上、下...等）控制遮陽外，按鈕觸動後所引發的事件，也可以在建築物網路中傳播，並觸發其他非照明的大樓自動化功能。依據IEC62386‑332，支援按鈕的回饋功能。 - DALI繼電器模組
電網中的標準負載，可經由使用DALI繼電器模組而控制，如LDALI‑RM3,LDALI‑RM4或LDALI‑RM8。 - L-DALI 允許經由色彩控制功能（DT8），控制 DALI 燈具。同時支援可調式白色（Tc）和完整 RGB 顏色控制（RGBWAF 和 xy 坐標）。燈光顏色可自動，手動（例如按鈕）或經由網路自動更改。
- 自動日光燈燒機運作(Auto Burn-In for Fluorescent Lamps)
日光燈必需能夠以100%的亮度運作100小時之後，才能夠減低亮度(Dimmed)。這個燒機流程由L‑DALI監控每一個燈具。經過100小時的燒機時間之後，燈具的恆光控制才能啟動。 - 自動緊急燈光系統測試(Automatic Test of Emergency Lighting Systems)
DALI 緊急照明系統以 IEC 62386-202 為基礎，在此系統中 LDALI 可用於測試系統。測試結果可加以記錄。 - 提供重要運作參數(Provision of Important Operational Parameters)
為了燈光系統的最佳系統透明度需要，L‑DALI可以紀錄每盞燈的運作時間(小時)，並對應到能源使用資料。 - 使DALI裝置替換更簡單(DALI Device Replacement made Easy)
故障的DALI安定器，可以透過L‑DALI控制器(LCD與旋鈕)或網頁介面替換。不需其他軟體工具。
平順整合LonMark系統與DALI系統
L‑DALI控制器將DALI資訊對應到網路變數(NV)進行DALI安定器的控制與狀態顯示。L‑DALI在DALI網路中，扮演DALI-Master的角色在多重Master的模式下與選取的DALI多重感測器互動。
LonMark介面
L-DALI 控制器可匹配源自 DALI 網路的資訊至網路變數（NV），以控制DALI 鎮流器或顯示運行狀態，包括 DALI 感測器佔用以及照度等級的資訊。適用於 LonMark 系統的 L-DALI 控制器可以連接到乙太網路/IP 通道（LonMarkIP-852）或 TP/FT-10 通道。靜態網路變數(NV)介面包含以下描述(Profile):
- Lamp Actuator #3040
- Light Sensor #1010
- Occupancy Sensor #1060
- Constant Light Controller #3050
- Sunblind Controller #6111
所有資料點可以使用標準網頁瀏覽器，在網頁伺服器r以樹狀結構呈現及設定。
功能
- DALI整合進入LonMark系統
- 每個DALI通道最多可支援64個DALI鎮流器以及16個DALI群組
- 每個DALI通道最多64個輸入裝置
- 每個DALI通道最多16個DALI感測器
- 每個DALI通道最多64個DALI按壓開關
- 整合式DALI滙流排供電
- 使用旋鈕手動操作，並以明文及符號型式，存取本地端裝置狀態及資料點資訊。
- 128×64背光圖形顯示
- 內建網頁伺服器以供裝置配置
- 經由網頁介面測試分配DALI裝置
- 經由LCD和旋鈕，無需額外軟體工具即可替換DALI裝置
- 支援電網內的標準負載控制，經由LDALI‑RM3/RM4/RM8繼電器模組
- 整合式恆光控制器
- 整合式遮陽簾控制器
- 支援DALI‑2裝置（驅動和輸入裝置）
- DALI‑2認證(相容於IEC62386‑101與IEC62386‑103)
- 支援DALI色彩控制（DT8可調白色與全色控制）
- 支援燈泡（管）燒機模式
- 支援定期測試DALI緊急照明燈光
- 內建DALI協議分析器
- 符合CEA‑709、CEA852以及ISO/IEC14908標準(LONMARK系統)
- 支援TP/FT10或IP852網路(CEA‑852乙太網路)
- 警報、排程及趨勢（AST™）於本地端或嵌入L‑WEB（樓宇管理）
- 事件驅動的電子郵件通知
- 支援本地及全域連線
- 內建OPCXML‑DA以及OPCUA伺服器
- 儲存客製圖形頁面
- 經由LWEB‑900（樓宇管理）、LWEB‑803（監控）或LWEB‑802（網頁瀏覽器）即可達成客製圖形頁面之可視化
- 儲存使用者定義的專案文件
- 雙交換或分離式乙太網路埠
- ModbusTCP(主控或從屬)
- 支援SMI（標準馬達介面），經由LSMI‑804
- 藉由LENO‑80x介面連接到EnOcean無線裝置
- 支援WLAN，經由LWLAN‑800介面
- 支援LTE，經由LTE‑800介
L-DALI 7.4 版 教程 – DALI 新版本的功能特色
這個視頻提供最新韌體版本若干新增功能的詳細全覽。
Features of L-INX 8.0 Release
This video presents several features of the new firmware.
L-DALI: CEA-709/DALI 控制器 產品 | |
LDALI-3E101-U | |
| CEA-709/DALI控制器使用於IP-852(Ethernet),1個DALI通道,整合DALI電源供應 |
 將此產品加入報價清單 LDALI-3E101-U 相關文件與軟體 | |
 LDALI-3E101-U的3D視圖 | |
a220da23eda347d7947198c25d263fcd | |
LDALI-3E102-U | |
| CEA-709/DALI控制器,AST功能,遮陽簾控制器,2個DALI通道 |
| 將此產品加入報價清單 LDALI-3E102-U 相關文件與軟體 | |
| LDALI-3E102-U的3D視圖 | |
5d02a7c5a6804ab8a9270ce2be64d68a | |
LDALI-3E104-U | |
| CEA-709/DALI控制器,AST功能,遮陽簾控制器,4個DALI通道 |
| 將此產品加入報價清單 LDALI-3E104-U 相關文件與軟體 | |
| LDALI-3E104-U的3D視圖 | |
7c63e2d1fcdc4684914ecfcfba188b33 | |
LIC-ASSET | |
 | LIC-ASSET, Add-on Software License to activate asset tracking |
| 將此產品加入報價清單 | |
LDALI-PWR1-U | |
 | 用於 1 個 DALI 通道的 DALI 電源裝置，50 mA |
| 將此產品加入報價清單 LDALI-PWR1-U 相關文件與軟體 | |
| LDALI-PWR1-U的3D視圖 | |
2869ce4439184fa39ecc3eb67bab0533 | |
LDALI-PWR2-U | |
 | 2個DALI通道用電源供應器, 85-240 V, 50/60 Hz, 電力輸出: 2 x 16 VDC, 116 mA (DALI bus) |
| 將此產品加入報價清單 LDALI-PWR2-U 相關文件與軟體 | |
| LDALI-PWR2-U的3D視圖 | |
1a3fb79ef58a4f3ea0a0dbbab4c9c681 | |
LDALI-PWR4-U | |
 | 4個DALI通道用電源供應器, 85-240 V, 50/60 Hz, 電力輸出: 4 x 16 VDC, 116 mA (DALI bus) |
| 將此產品加入報價清單 LDALI-PWR4-U 相關文件與軟體 | |
| LDALI-PWR4-U的3D視圖 | |
9445d5b1dc52489ba19c592e7706714e | |
LDALI-MS2-BT | |
 | DALI-2多重感測器（存在偵測、照度感測器、紅外線接收器、溫度感測器、濕度感測器、3個數位輸入、藍牙），最大安裝高度為12公尺 |
| 將此產品加入報價清單 LDALI-MS2-BT 相關文件與軟體 | |
| LDALI-MS2-BT的3D視圖 | |
db516c3ddb4b4c978619b4a5ca49cf48 | |
LDALI-MS4-BT | |
 | DALI-2多重感測器（人員存在偵測、照度感測器、紅外線接收器、溫度感測器、濕度感測器、3個數位輸入、藍牙、平面透鏡），最大安裝高度為 5 公尺 |
| 將此產品加入報價清單 LDALI-MS4-BT 相關文件與軟體 | |
| LDALI-MS4-BT的3D視圖 | |
b91ded5a0eea4cfeb7f4fc638c10ad8c | |
L-RC1 | |
 | 用於區域自動化應用的紅外線遙控器 |
| 將此產品加入報價清單 L-RC1 相關文件與軟體 | |
| L-RC1的3D視圖 | |
65a3b003728e44afbf4adc347f1956dc | |
LDALI-PD1 | |
 | LDALI-PD1 相位切调光模块 |
| 將此產品加入報價清單 LDALI-PD1 相關文件與軟體 | |
| LDALI-PD1的3D視圖 | |
e04904a9fe7c4ab5b93502610d764b42 | |
LDALI-BM2 | |
 | 四路DALI按壓開關耦合器 |
| 將此產品加入報價清單 LDALI-BM2 相關文件與軟體 | |
| LDALI-BM2的3D視圖 | |
0768a231cae84dbc8a89ed672fcc2aa3 | |
LDALI-RM5 | |
 | DALI 繼電模組 10 A，調光介面1 - 10 V |
| 將此產品加入報價清單 LDALI-RM5 相關文件與軟體 | |
| LDALI-RM5的3D視圖 | |
b67a05de94b549b88a75ee75a261c5ca | |
LDALI-RM6 | |
 | DALI Relay Module 10 A, Analog Interface 1 – 10 V, “spud-mount” |
| 將此產品加入報價清單 LDALI-RM6 相關文件與軟體 | |
| LDALI-RM6的3D視圖 | |
4c777290ae6a47cba308ced70d41397c | |
LDALI-RM8 | |
 | DALI Relay Modul, 8 channel |
| 將此產品加入報價清單 LDALI-RM8 相關文件與軟體 | |
| LDALI-RM8的3D視圖 | |
63c2b999846f45439ef9d69a5b6fe952 | |
LSMI-804 | |
 | 標準馬達介面，經由 USB 埠連接至 4 個 SMI通道，最多 16 個馬達 |
| 將此產品加入報價清單 LSMI-804 相關文件與軟體 | |
| LSMI-804的3D視圖 | |
da0579f69819419a9be87274db8907d0 | |
LWLAN-800 | |
 | 無線網路介面，IEEE 802.11b/g/n |
| 將此產品加入報價清單 LWLAN-800 相關文件與軟體 | |
| LWLAN-800的3D視圖 | |
0cbc0ae8402248c6978a6b1769a2844b | |
LENO-800 | |
 | EnOcean 介面 868 MHz 歐洲 |
| 將此產品加入報價清單 LENO-800 相關文件與軟體 | |
| LENO-800的3D視圖 | |
3388466f6f1d45adb75659c84b6eae7c | |
LENO-801 | |
 | EnOcean 介面902 MHz 美國/加拿大 |
| 將此產品加入報價清單 LENO-801 相關文件與軟體 | |
| LENO-801的3D視圖 | |
eb7530e32b764531af31f5221b303fc3 | |
LENO-802 | |
 | EnOcean 介面 928 MHz 日本 |
| 將此產品加入報價清單 LENO-802 相關文件與軟體 | |
| LENO-802的3D視圖 | |
b35cd07b9a2c4caea8708199d97d7a84 | |
LTE-800 | |
 | LTE介面 |
| 將此產品加入報價清單 LTE-800 相關文件與軟體 | |
| LTE-800的3D視圖 | |
58bb622cb29e45c1a28a9cd40a0e8603 | |
LDALI-PWM4 | |
 | PWM 模組, DALI, 4 x 3A LED 輸出, 24 V DC 外接電源 |
| 將此產品加入報價清單 LDALI-PWM4 相關文件與軟體 | |
| LDALI-PWM4的3D視圖 | |
2e01b229b46a437da3496b21a88f0510 | |
LDALI-PWM4-RGBW | |
| PWM module RGBW, DALI, 4 x 3 A LED outputs, 24 V DC ext. |
| 將此產品加入報價清單 LDALI-PWM4-RGBW 相關文件與軟體 | |
| LDALI-PWM4-RGBW的3D視圖 | |
2e01b229b46a437da3496b21a88f0510 | |
LDALI-PWM4-TC | |
| PWM 可調色溫模組, DALI, 4 x 3A LED 輸出, 24 V DC 外接電源 |
| 將此產品加入報價清單 LDALI-PWM4-TC 相關文件與軟體 | |
| LDALI-PWM4-TC的3D視圖 | |
2e01b229b46a437da3496b21a88f0510 | |
