LOYBT-MSx Bluetooth SIG Mesh 認證的多重感測器

DALI-2
Bluetooth Mesh

LOYTEC 的 LOYBT 多重感測器是經 Bluetooth SIG 認證的多功能設備，專為 Bluetooth Mesh 互聯照明系統設計。該感測器具備人員偵測與照度測量功 能，並能與 LOYBT 產品系列及支援 Bluetooth Mesh 的 LOYTEC 控制器無 縫整合，實現高效能的智能照明控制。 人員偵測感測器同時採用被動紅外線 與聲音偵測功能。 具備被動式紅外線偵測功能，且針對典型辦公環境進行最 佳化，即使辦公桌上工作人員細微動作，也可在偵測範圍全區內予以檢出。

LOYBT-MS2/MS2-B/MS3/MS3-B在3公尺的安裝高度可偵測直徑10.8公尺 的檢測區域，非常適合偵測典型的辦公室空間或開放式辦公室區域。它也適 用於高架應用，安裝高度可達12公尺。安裝高度從5公尺到12公尺的檢測區 域為256平方公尺。

LOYBT-MS4提供了一個平面透鏡，在3公尺的安裝高度下，可檢測直徑7公尺 的區域。/p>

內建紅外線接收器，可選購紅外線遙控器 L-RC1 即可控制區域燈具、遮陽簾 及 HVAC。除了佔用及照度感測器之外，LOYBT-MSx-x 尚內建溫度濕度感 測器。區域自動化應用中，這些感測值即可用於計算當前露點。感測器背面 的接頭允許使用三組數位輸入，可連接常規開關及按鈕、窗戶觸點、露點感 測器等。這項功能不僅可以省卻額外的硬體，更可明顯降低佈線成本。這是 因為輸入端已完成佈線於室內，無需再費事將電線拉到開關櫃內的 I/O 模組 上。

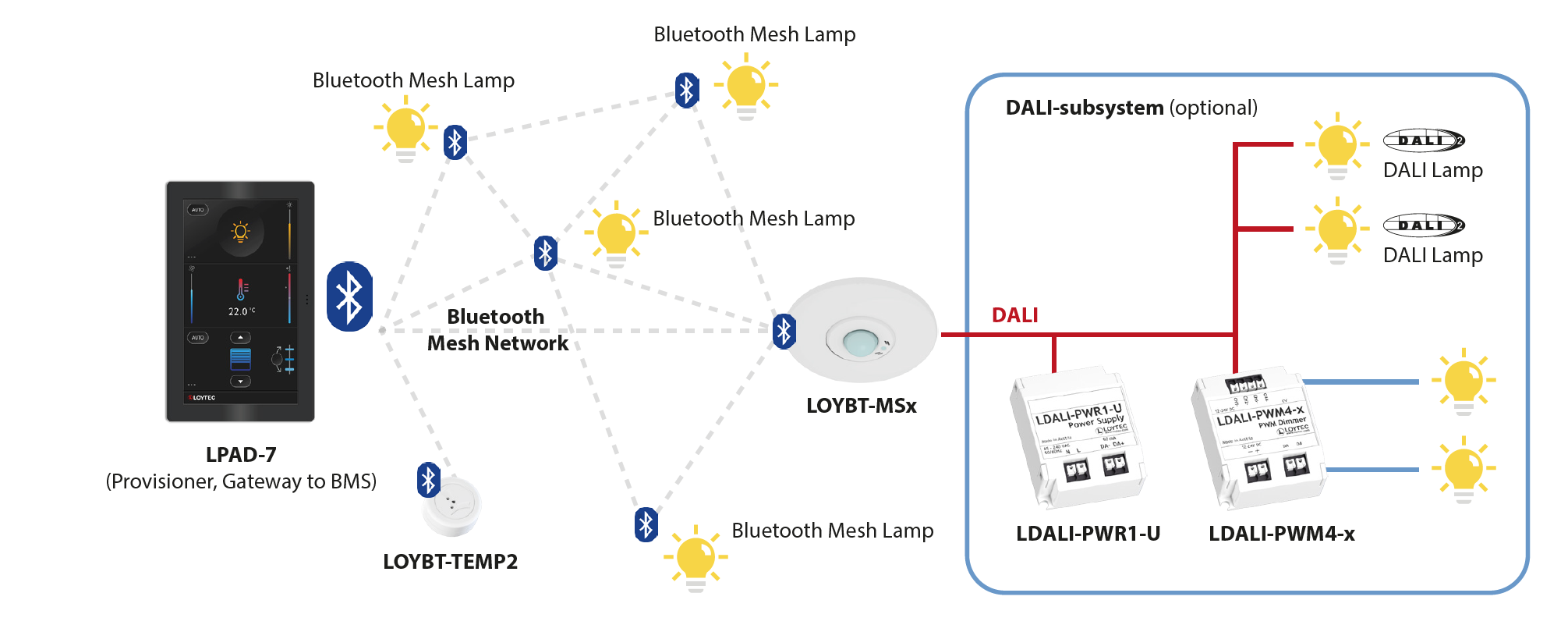

此外，該裝置還可作為 Bluetooth Mesh 至 DALI 閘道器，將 DALI 安定器整 合進 Bluetooth Mesh 網絡。這使得現有燈具、技術及安裝系統能夠輕鬆升 級，並提升整體效能。透過閘道器功能，最多可整合 16 顆 DALI 安定器，並 將其分為最多 4 個群組，這些群組將作為獨立的 Bluetooth Mesh 燈具，呈 現於整體互聯照明系統中。

該感測器可通過 12V-24V 直流電源或 DALI 電源（例如 LDALI-PWR1-U）進 行供電。若選擇 DALI 電源，還可將其他 DALI 安定器連接至 DALI 線路，並 透過感測器的閘道功能進行集中的控制與管理。

LOYBT-MS2/MS2-B 提供三種安裝選項：可安裝於標準的埋入式接線盒、彈 簧式崁入假天花板，或使用安裝套件 LOYMS2-OW/LOYMS2-OW-B 安裝於 牆面（需另行訂購）。LOYBT-MS3/MS3-B/MS4 設計彈簧扣可用於假天花 板中。

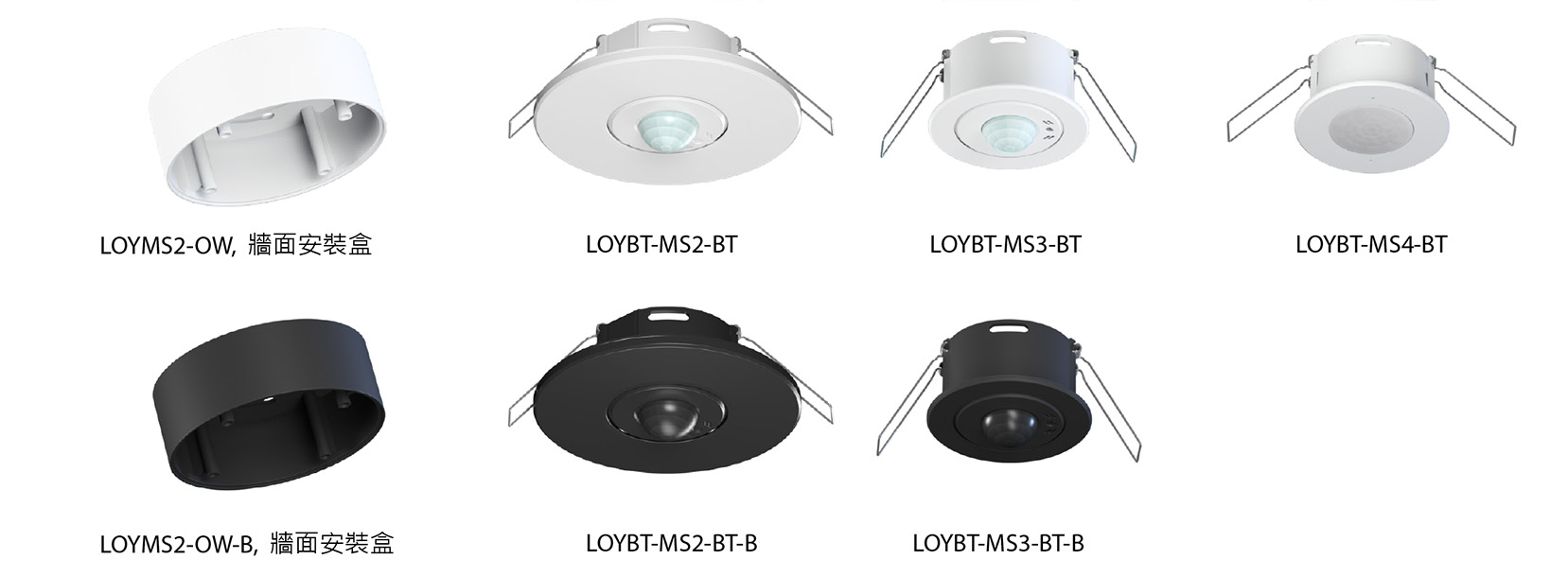

multisensors tw

功能

  • 輕鬆整合至 LOYTEC 支援 Bluetooth Mesh 的 控制器，專注於提升照明控制與節省能源
  • Bluetooth SIG 認證裝置，支援 Bluetooth 5.4、Mesh 協議 1.1、Mesh 模型 1.1 及網絡照明控制（NLC）1.0
  • 高靈敏度佔用偵測 – 雙重技術( 紅外線與聲響, 可分 別設定不同靈敏度參數值) 適用於辦公環境應用
  • 照度級別測量
  • 內建紅外接收器，可搭配使用 L-RC1 紅外線遙控器
  • 溫度感測器
  • 濕度感測器
  • 3 數位輸入（乾接點）
  • 提供 Bluetooth Mesh 至 DALI 閘道器功 能，最多支持 4 群組 DALI 燈具
  • DALI-2 認證的應用控制器
  • LOYBT-MS3/MS3-B/MS4 可以直接安裝 在假天花板上（內含彈簧支架）。
  • LOYBT‑MS2/MS2-B 可以安裝在嵌入式安裝盒，而直 接安裝於假天花板上（隨附彈簧安裝支架）或牆上(安装 套件 LOYMS2-OW/LOYMS2-OW-B必须单独订购）
  • 可通過 DALI 匯流排或直流電源（最大 1A）供電)
  • 感測器頭可以垂直傾斜至 ±15° (LOYBT-MS2/MS2-B/MS3/MS3-B)
  • LOYBT-MS4 型平面透鏡
  • 支援無線固件更新

LOYBT-MSx Bluetooth SIG Mesh 認證的多重感測器 產品

LOYBT-MS2
LOYBT-MS2Bluetooth SIG Mesh qualified multi-sensor (presence detection, lux sensor, IR receiver, temperature sensor, humidity sensor, 3 digital inputs, Bluetooth Mesh), up to 12 m mounting height, total diameter 104 mm, white
將此產品加入報價清單
LOYBT-MS2 相關文件與軟體
LOYBT-MS2的3D視圖
LOYBT-MS2-B
LOYBT-MS2-BBluetooth SIG Mesh qualified multi-sensor (presence detection, lux sensor, IR receiver, temperature sensor, humidity sensor, 3 digital inputs, Bluetooth Mesh), up to 12 m mounting height, total diameter 104 mm, black (expected availability Q2 2025)
將此產品加入報價清單
LOYBT-MS2-B 相關文件與軟體
LOYBT-MS3
 Bluetooth SIG Mesh qualified multi-sensor (presence detection, lux sensor, IR receiver, temperature sensor, humidity sensor, 3 digital inputs, Bluetooth Mesh), up to 12 m mounting height, total diameter 68 mm, white
將此產品加入報價清單
LOYBT-MS3 相關文件與軟體
LOYBT-MS3的3D視圖
LOYBT-MS3-B
LOYBT-MS3-BBluetooth SIG Mesh qualified multi-sensor (presence detection, lux sensor, IR receiver, temperature sensor, humidity sensor, 3 digital inputs, Bluetooth Mesh), up to 12 m mounting height, total diameter 68 mm, black (expected availability Q2 2025)
將此產品加入報價清單
LOYBT-MS3-B 相關文件與軟體
LOYBT-MS4
LOYBT-MS4Bluetooth SIG Mesh qualified multi-sensor (presence detection, lux sensor, IR receiver, temperature sensor, humidity sensor, 3 digital inputs, Bluetooth Mesh, flat lens), up to 5 m mounting height, total diameter 68 mm, white (expected availability Q4 2024)
將此產品加入報價清單
LOYBT-MS4 相關文件與軟體
LOYBT-MS4的3D視圖
LOYMS2-OW
LOYMS2-OWLOYMS2-OW, On-wall Surface Mounting Box Kit for LDALI-MS2-BT / LOYBT-MS2 (8 boxes per package), white
將此產品加入報價清單
LOYMS2-OW 相關文件與軟體
LOYMS2-OW-B
LOYMS2-OW-BLOYMS2-OW-B, On-wall Surface Mounting Box Kit for LDALI-MS2-BT-B / LOYBT-MS2-B, black (8 boxes per package), black (expected availability Q2 2025)
將此產品加入報價清單
L-RC1
L-RC1

用於區域自動化應用的紅外線遙控器

將此產品加入報價清單
L-RC1 相關文件與軟體
L-RC1的3D視圖
