LOYBT-MSx Bluetooth SIG Mesh 认证的多重感测器

DALI-2
Bluetooth Mesh

LOYTEC 的 LOYBT 多重感测器是经 Bluetooth SIG 认证的多功能设备,专 为 Bluetooth Mesh 互联照明系统设计。该感测器具备人员侦测与照度测量 功能,并能与 LOYBT 产品系列及支援 Bluetooth Mesh 的 LOYTEC 控制器 无缝整合,实现高效能的智能照明控制。人员侦测感测器同时采用被动红外 线与声音侦测功能。具备被动式红外线侦测功能,且针对典型办公环境进行 优化,即使办公桌上工作人员细微动作,也可在侦测范围全区内予以检出。

LOYBT-MS2/MS2-B/MS3/MS3-B 在3公尺的安装高度可侦测直径10.8公尺 的检测区域,非常适合侦测典型的办公室空间或开放式办公室区域。它也适 用于高架应用,安装高度可达12公尺。安装高度从5公尺到12公尺的检测区 域为256平方公尺。

LOYBT-MS4 提供了一个平面透镜,在3公尺的安装高度下,可检测直径7公 尺的区域。

内建红外线接收器,可选购红外线遥控器 L-RC1 即可控制区域灯具、遮阳帘 及 HVAC。除了占用及照度传感器之外,LOYBT-MSx-x 尚内建温度湿度传 感器。区域自动化应用中,这些感测值即可用于计算当前露点。传感器背面 的接头允许使用三组数字输入,可连接常规开关及按钮、窗户触点、露点传 感器等。这项功能不仅可以省却额外的硬件,更可明显降低布线成本。这是 因为输入端已完成布线于室内,无需再费事将电线拉到开关柜内的 I/O 模块 上。

此外,该装置还可作为 Bluetooth Mesh 至 DALI 闸道器,将 DALI 镇流器整合 进 Bluetooth Mesh 网络。这使得现有灯具、技术及安装系统能够轻松升级, 并提升整体效能。透过闸道器功能,最多可整合 16 颗 DALI 镇流器,并将其分 为最多 4 个群组,这些群组将作为独立的 Bluetooth Mesh 灯具,呈现于整体 互联照明系统中。

该感测器可通过 12V-24V 直流电源或 DALI 电源(例如 LDALI-PWR1-U)进 行供电。若选择 DALI 电源,还可将其他 DALI 镇流器连接至 DALI 线路,并透 过感测器的闸道功能进行集中的控制与管理。

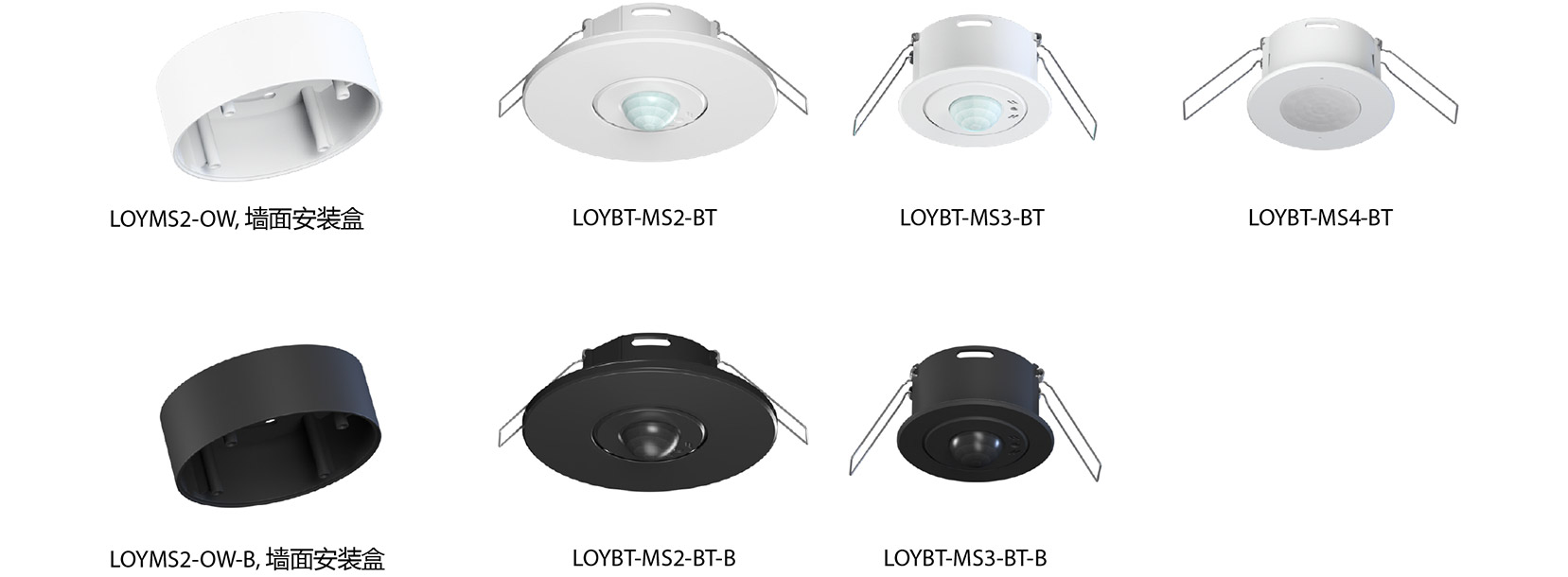

LOYBT-MS2/MS2-B 提供三种安装选项:可安装于标准的埋入式接线盒、弹 簧式崁入假天花板,或使用安装套件 LOYMS2-OW/LOYMS2-OW-B 安装于 墙面(需另行订购)。LDALI-MS3-BT/MS3-BT-B/MS4-BT 设计弹簧扣可用 于假天花板中。

Multi-Sensors

功能

  • 功能
  • 轻松整合至 LOYTEC 支援 Bluetooth Mesh 的 控制器,专注于提升照明控制与节省能源
  • Bluetooth SIG 认证装置,支援 Bluetooth 5.4、Mesh 协议 1.1、Mesh 模型 1.1 及网络照明控制(NLC)1.0
  • 高灵敏度占用侦测 – 双重技术( 红外线与声响, 可分 别设定不同灵敏度参数值) 适用于办公环境应用
  • 照度级别测量
  • 内置红外接收器,可搭配使用 L-RC1 红外线遥控器
  • 温度传感器
  • 湿度传感器
  • 3 数字输入(干接点)
  • 提供 Bluetooth Mesh 至 DALI 闸道器功 能,最多支持 4 群组 DALI 灯具
  • 通过 DALI-2 认证的应用控制器
  • LOYBT-MS3/MS3-B/MS4 可以直接安装 在假天花板上(内含弹簧支架)。
  • LOYBT‑MS2/MS2-B 可以安装在嵌入式安装盒,而直接 安装于假天花板上(随附弹簧安装支架)或墙上(安装套 件 LOYMS2-OW/LOYMS2-OW-B 必须单独订购)。
  • 可通过 DALI 汇流排或直流电源(最大 1A)供电
  • 传感器头可以垂直倾斜至 ±15° (LOYBT-MS2/ MS2-B/MS3/MS3-B)
  • LDALI-MS4-BT 型平面透镜
  • 支援无线固件更新

LOYBT-MSx Bluetooth SIG Mesh 认证的多重感测器 产品


LOYBT-MS2
LOYBT-MS2Bluetooth SIG Mesh qualified multi-sensor (presence detection, lux sensor, IR receiver, temperature sensor, humidity sensor, 3 digital inputs, Bluetooth Mesh), up to 12 m mounting height, total diameter 104 mm, white
将此产品加入报价列表
LOYBT-MS2 相关文件与软件
LOYBT-MS2的3D视图

LOYBT-MS2-B
LOYBT-MS2-BBluetooth SIG Mesh qualified multi-sensor (presence detection, lux sensor, IR receiver, temperature sensor, humidity sensor, 3 digital inputs, Bluetooth Mesh), up to 12 m mounting height, total diameter 104 mm, black (expected availability Q2 2025)
将此产品加入报价列表
LOYBT-MS2-B 相关文件与软件

LOYBT-MS3
 Bluetooth SIG Mesh qualified multi-sensor (presence detection, lux sensor, IR receiver, temperature sensor, humidity sensor, 3 digital inputs, Bluetooth Mesh), up to 12 m mounting height, total diameter 68 mm, white
将此产品加入报价列表
LOYBT-MS3 相关文件与软件
LOYBT-MS3的3D视图

LOYBT-MS3-B
LOYBT-MS3-BBluetooth SIG Mesh qualified multi-sensor (presence detection, lux sensor, IR receiver, temperature sensor, humidity sensor, 3 digital inputs, Bluetooth Mesh), up to 12 m mounting height, total diameter 68 mm, black (expected availability Q2 2025)
将此产品加入报价列表
LOYBT-MS3-B 相关文件与软件

LOYBT-MS4
LOYBT-MS4Bluetooth SIG Mesh qualified multi-sensor (presence detection, lux sensor, IR receiver, temperature sensor, humidity sensor, 3 digital inputs, Bluetooth Mesh, flat lens), up to 5 m mounting height, total diameter 68 mm, white (expected availability Q4 2024)
将此产品加入报价列表
LOYBT-MS4 相关文件与软件
LOYBT-MS4的3D视图

LOYMS2-OW
LOYMS2-OWLOYMS2-OW, On-wall Surface Mounting Box Kit for LDALI-MS2-BT / LOYBT-MS2 (8 boxes per package), white
将此产品加入报价列表
LOYMS2-OW 相关文件与软件

LOYMS2-OW-B
LOYMS2-OW-BLOYMS2-OW-B, On-wall Surface Mounting Box Kit for LDALI-MS2-BT-B / LOYBT-MS2-B, black (8 boxes per package), black (expected availability Q2 2025)
将此产品加入报价列表

L-RC1
L-RC1

用于区域自动化应用的红外线遥控器

将此产品加入报价列表
L-RC1 相关文件与软件
L-RC1的3D视图
